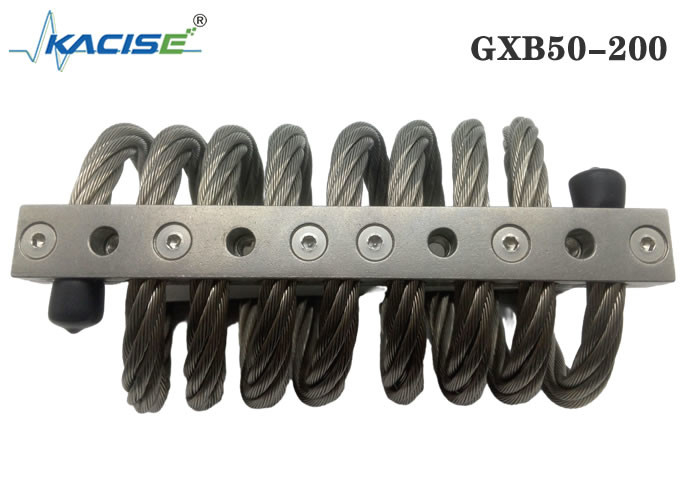

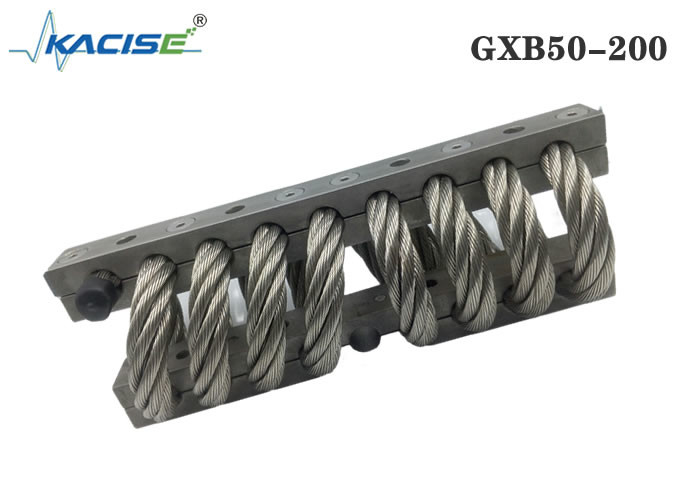

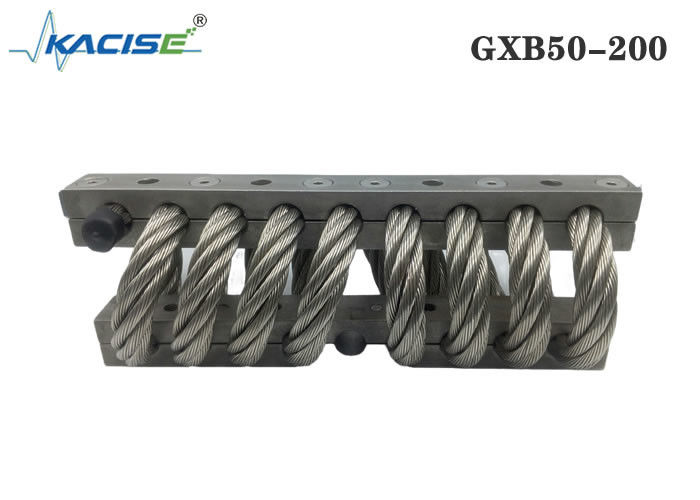

Name: GXB50-200 전금속 철회 로프 격리기, 진동 방지기, 부식 저항기 및 낮은 공명 주파수
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: GXB50-200
Price: 5,000.00 USD
Availability: InStock

집 > 상품 > 와이어 로프 제진기 >

GXB50-200 전금속 철회 로프 격리기, 진동 방지기, 부식 저항기 및 낮은 공명 주파수

전금속 와이어 로프 아이솔레이터

전기 장비용 와이어 로프 진동 아이솔레이터

진동 방지 철사 로프 격리기

원래 장소:

중국

브랜드 이름:

Kacise

모델 번호:

GXB50-200

저희와 연락

인용 을 요청 하십시오

제품 세부 정보

길이:

521mm

너비:

210mm

높은:

178 밀리미터

장착 구멍:

M18

공명 주파수:

5-10Hz

외부 장착 구멍 거리/L1(mm):

378/377.8

내부 장착 구멍 거리/L2(mm):

162/161.9

최대 수직 변형(mm):

67.3

수직 정하중(Kg):

2162

수직 정적 강성(Kg/mm):

346

수직동강성(Kg/mm):

133.8

45° 최대 변형(mm):

96.5

45° 정하중(Kg):

1530

45°정적 강성(Kg/mm):

196.8

45° 동적 강성(Kg/mm):

66.4

사이드 서스펜션의 최대 변형량(mm):

71.1

측면 매달린 정하중(Kg):

832

측면 행잉 정적 강성(Kg/mm):

83.9

사이드 서스펜션 강성(Kg/mm):

73.8

재료:

SS304

체중(kg):

제품 맞춤화 지원 여부:

예

강조하다:

전금속 와이어 로프 아이솔레이터

전기 장비용 와이어 로프 진동 아이솔레이터

진동 방지 철사 로프 격리기

지불 및 배송 조건

최소 주문 수량

가격

협상 가능

포장 세부 사항

판지 상자

배달 시간

5-8일

지불 조건

L/C,D/A,D/P,T/T,웨스턴 유니온,MoneyGram

공급 능력

100+

산업용 기계용 30G 충격 제어 스테인레스 스틸 철 로프 진동 격리기

가장 좋은 가격 을 구하라

곰팡이 방지 스테인리스 스틸 철 로프 진동 격리 장치

가장 좋은 가격 을 구하라

산업용 기계용 반충격 스테인레스 스틸 와이어 로프 진동 격리기

가장 좋은 가격 을 구하라

Kacise ISO9001 인증 스테인리스 스틸 와이어 로프 진동 격리기 내구적인 산업 기계 충격 흡수

가장 좋은 가격 을 구하라

저희와 연락

지금 연락하세요

제품 설명

와이어 로프 격리기는 고강도 유지 막을 통해 힌트 된 나선형 강철 케이블로 구성됩니다.이 케이블 격리기는 민감한 장비와 제품에 대한 우수한 충격 및 진동 보호를 제공합니다내구성 높은 구조, 부식 저항성, 고온 내성으로 인해 이러한 격리 솔루션은 광범위한 산업 분야에서 많은 응용 분야에 이상적입니다.

제품 크기 차트

제품 번호	높이 ((mm)		너비 ((mm)	제품 무게 (kg)	설치 방법	구멍 크기 (mm)	스레드 크기 (mm)	반도리 톱니
JGX-286-8-X-16860-A-S	178	± 635	210	24	A, B, C, D, E, S	Ø19.8 + 0.13- 0.38	M18X25	90°

눌러 적정 테스트 데이터 시트

곡선 번호	제품 번호	정적 부하 (N)	최대 변형 (mm)	진동 경직성 Kv kN/m	충격 강도 Ks kN/m
1	JGX-286-8-X-16860-A-S	21620	67.3	3468	1338

45° 기울기 압력 부착 부하 테스트 데이터 시트

곡선 번호	제품 번호	정적 부하 (N)	최대 변형 (mm)	진동 경직성 Kv kN/m	충격 강도 Ks kN/m
1	JGX-286-8-X-16860-A-S	15300	96.5	1968	664

시어 롤링 로드 테스트 데이터 시트

곡선 번호	제품 번호	정적 부하 (N)	최대 변형 (mm)	진동 경직성 Kv kN/m	충격 강도 Ks kN/m
1	JGX-286-8-X-16860-A-S	8320	71.1	839	829

와이어 로프 진동 격리기는 다음과 같은 장점을 가지고 있습니다:

비선형 경직성
전면 충격 흡수
공명 주파수는 낮고 낮은 주파수의 충격 흡수 효과는 좋습니다
부식 저항성, 높은 온도 및 낮은 온도 저항성, 가혹한 환경에서 계속 작동 할 수 있습니다.
설치가 쉬우며 유지보수도 필요없고 사용기간도 길다

제품 구조 다이어그램

철사선 격리 장치 설치 가이드

설치 전에 설치 구멍이 진동 격리 장치의 설치 구멍과 일치하는지, 예를 들어 스레드가 동일하는지 등을 주의 깊게 확인하십시오.
설치 구멍은 깨끗하고, 부러지거나, 썩지 않거나, 손상되지 않거나, 다른 결함이 없습니다.
진동 격리기는 탄력적인 부품이기 때문에 작동 할 때 약간의 이동 공간이 필요합니다. 설치 전에,설치 부분에서 설치에 영향을 미치는 장비가 있는지 및 진동 격리 장치의 이동 공간이 충분하는지 신중하게 확인하십시오.설치 전에 진동 격리 장치가 좋은 상태인지 결함이 있는지 확인하십시오.
적당한 스크루드라이버와 레브바를 준비하십시오.
먼저 격리 장치를 중량 장비 또는 고정 장비에 설치하십시오. 설치 나사 매듭을 단단히 할 필요가 없으므로 격리 장치가 약간 활성화 될 수 있습니다.
연결 장치를 진동 격리 장치의 다른 쪽에 설치합니다.당신은 진동 격리기를 움직일 수 있습니다 또는 장비의 장착 구멍과 진동 격리기의 장착 구멍을 조율하기 위해 손바닥을 사용그 다음에는 고정 스크롤을 긁어.
장치 위치를 고정 한 후 모든 고정 나사를 단단히 잡으십시오.

적용
