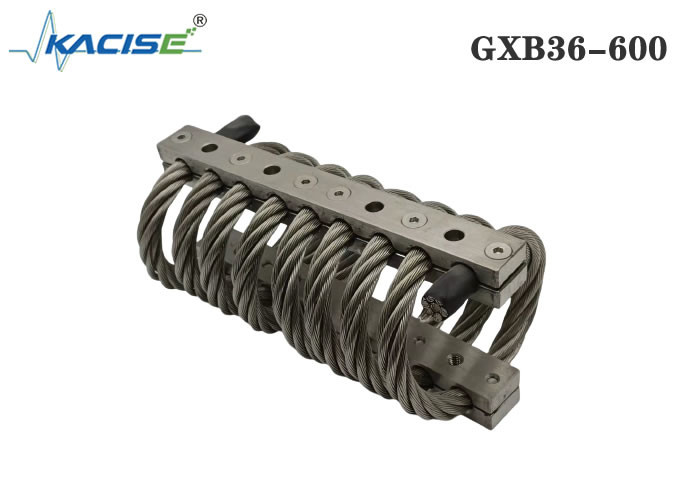

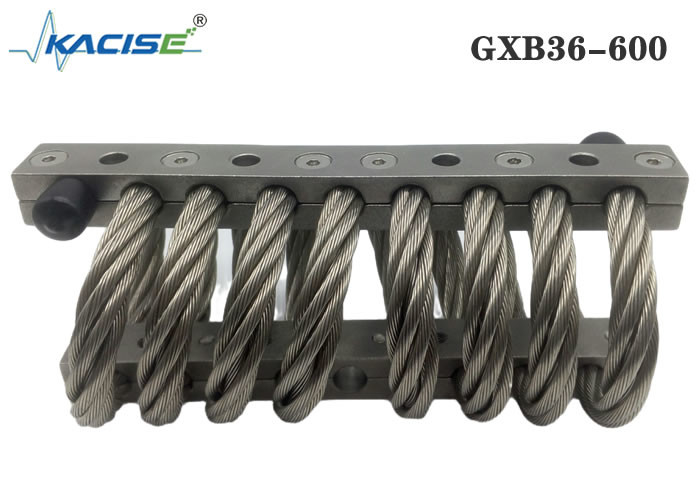

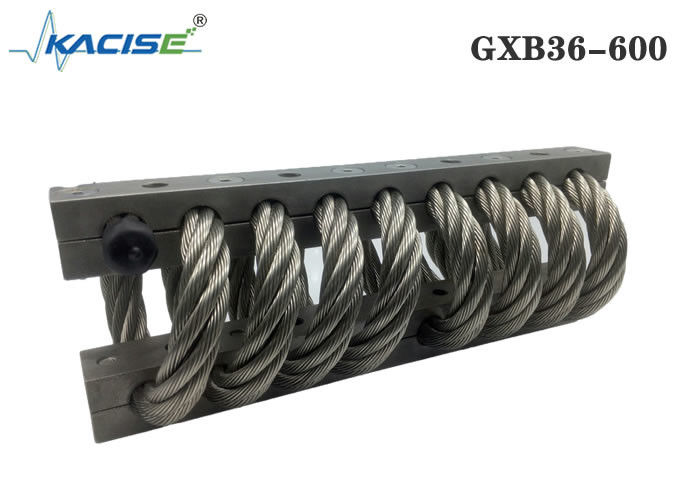

Name: GXB36-600 SS304 재료 5-10Hz 공명 주파수 및 취약한 장비에 대한 1277Kg 수직 정적 부하를 가진 나선 격리기
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: GXB36-600
Price: 5,000.00 USD
Availability: InStock

집 > 상품 > 와이어 로프 제진기 >

GXB36-600 SS304 재료 5-10Hz 공명 주파수 및 취약한 장비에 대한 1277Kg 수직 정적 부하를 가진 나선 격리기

트레일러 지진 센서 헬리컬 아이솔레이터

와이어 로프 진동 아이솔레이터 취약 장비

충격 제어 헬리컬 아이솔레이터 기계 부속품

원래 장소:

중국

브랜드 이름:

Kacise

모델 번호:

GXB36-600

저희와 연락

인용 을 요청 하십시오

제품 세부 정보

길이:

521mm

너비:

260mm

높은:

235mm

장착 구멍:

M18

공명 주파수:

5-10Hz

외부 장착 구멍 거리/L1(mm):

378/377.8

내부 장착 구멍 거리/L2(mm):

162/161.9

최대 수직 변형(mm):

119.2

수직 정하중(Kg):

1277

수직 정적 강성(Kg/mm):

142

수직동강성(Kg/mm):

44.5

45° 최대 변형(mm):

168.9

45° 정하중(Kg):

796

45°정적 강성(Kg/mm):

79.9

45° 동적 강성(Kg/mm):

22.2

사이드 서스펜션의 최대 변형량(mm):

125.7

측면 매달린 정하중(Kg):

274

측면 행잉 정적 강성(Kg/mm):

27.5

사이드 서스펜션 강성(Kg/mm):

재료:

SS304

체중(kg):

제품 맞춤화 지원 여부:

예

강조하다:

트레일러 지진 센서 헬리컬 아이솔레이터

와이어 로프 진동 아이솔레이터 취약 장비

충격 제어 헬리컬 아이솔레이터 기계 부속품

지불 및 배송 조건

최소 주문 수량

가격

협상 가능

포장 세부 사항

판지 상자

배달 시간

5-8일

지불 조건

L/C,D/A,D/P,T/T,웨스턴 유니온,MoneyGram

공급 능력

100+

산업용 기계용 30G 충격 제어 스테인레스 스틸 철 로프 진동 격리기

가장 좋은 가격 을 구하라

곰팡이 방지 스테인리스 스틸 철 로프 진동 격리 장치

가장 좋은 가격 을 구하라

산업용 기계용 반충격 스테인레스 스틸 와이어 로프 진동 격리기

가장 좋은 가격 을 구하라

Kacise ISO9001 인증 스테인리스 스틸 와이어 로프 진동 격리기 내구적인 산업 기계 충격 흡수

가장 좋은 가격 을 구하라

저희와 연락

지금 연락하세요

제품 설명

완전 나선형 아이솔레이터는 올인원 아이솔레이터이므로 국방, 항공우주, 원자력 등 다양한 분야와 다양한 응용 분야에서 사용할 수 있습니다. 이 아이솔레이터는 순금속 및 다방향 설계부터 충격 및 진동 차단의 품질 능력에 이르기까지 다양한 고급 특성을 갖추고 있습니다.

압축/인장, 45도 압축/인장, 전단 또는 롤 방향에 적합한 다양한 모델을 사용할 수 있습니다. 응용 분야에 최적의 성능을 제공하도록 절연체 높이와 너비를 맞춤 설정할 수 있습니다.

제품 사이즈 차트

제품번호	높음(mm)		폭(mm)	제품중량(kg)	설치방법	구멍 크기(mm)	나사 사이즈(mm)	카운터보어 테이퍼
JGX-286-8-X-16860-AS	235	± 6.35	260	25	에이, 비, 씨, 디, 이, 에스	Ø19.8 + 0.13- 0.38	M18X2.5	90°

압입 테스트 데이터 시트

곡선 번호	제품번호	정하중(N)	최대변형(mm)	진동 강성 Kv kN/m	충격 강성 Ks kN/m
1	JGX-286-8-X-16860-AS	12770	119.4	1415	445

45° 경사형 압입 피팅 하중 테스트 데이터 시트

곡선 번호	제품번호	정하중(N)	최대변형(mm)	진동 강성 Kv kN/m	충격 강성 Ks kN/m
1	JGX-286-8-X-16860-AS	7960	168.9	799	222

전단 롤링 하중 테스트 데이터 시트

곡선 번호	제품번호	정하중(N)	최대변형(mm)	진동 강성 Kv kN/m	충격 강성 Ks kN/m
1	JGX-286-8-X-16860-AS	2740	125.7	275	275

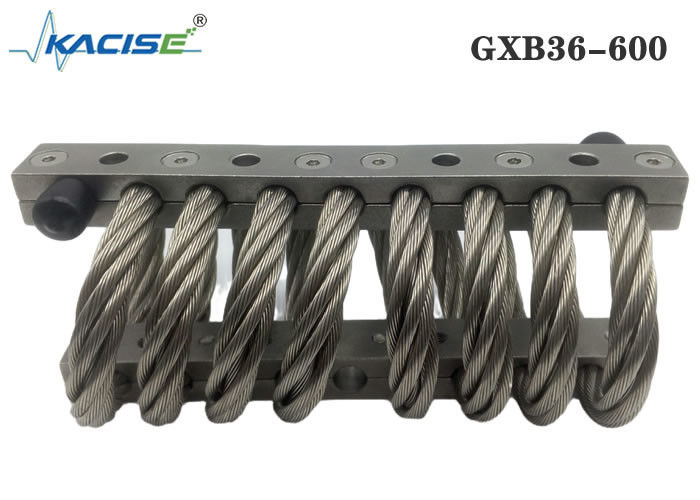

GXB36-600 SS304 재료 5-10Hz 공명 주파수 및 취약한 장비에 대한 1277Kg 수직 정적 부하를 가진 나선 격리기 0

와이어 로프 방진 장치에는 다음과 같은 장점이 있습니다.

1: 비선형 강성 있음
2: 만능 충격 흡수
3: 공진 주파수가 낮고 저주파 충격 흡수 효과가 좋습니다.
4: 내식성, 고온 및 저온 저항은 열악한 환경에서도 계속 작동할 수 있습니다.
5: 쉬운 임명, 유지 보수가 필요 없는, 긴 서비스 기간

제품 사이즈 차트

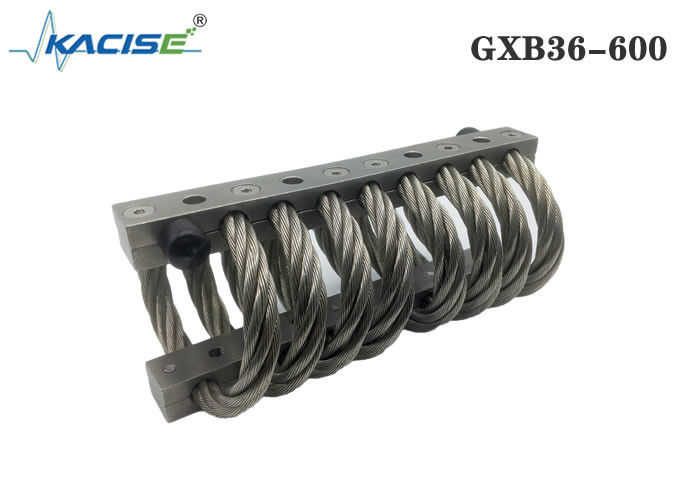

GXB36-600 SS304 재료 5-10Hz 공명 주파수 및 취약한 장비에 대한 1277Kg 수직 정적 부하를 가진 나선 격리기 1

와이어로프 아이솔레이터 설치안내

1. 설치하기 전에 나사산이 동일한지 등 장착 구멍이 방진 장치의 장착 구멍과 일치하는지 주의 깊게 확인하십시오.
2, 설치 구멍이 깨끗하고 버, 녹, 손상 및 기타 결함이 없습니다.
3. 방진장치는 탄성부품이므로 작업시 약간의 이동공간이 필요합니다. 설치 전, 설치 부위에 설치에 영향을 미치는 장비가 있는지, 방진 장치의 이동 가능한 공간이 충분한지 잘 확인하시기 바랍니다. 설치하기 전에 방진 장치의 상태가 양호하고 결함이 없는지 확인하십시오.
4. 적합한 드라이버와 쇠지렛대를 준비하십시오.
5, 먼저 중장비 또는 고정 장비에 절연체를 설치하십시오. 설치 나사를 조일 필요가 없으므로 절연체가 약간 활성화될 수 있습니다.
6. 방진 장치의 반대쪽에 연결 장치를 설치합니다. 장착 구멍이 약간 어긋난 경우에는 방진 장치를 이동하거나 쇠지렛대를 사용하여 방진 장치의 장착 구멍과 장비의 장착 구멍을 맞춘 다음 고정 나사를 조이면 됩니다.
7. 장치 위치를 고정한 후 고정 나사를 모두 조이세요.

애플리케이션

GXB36-600 SS304 재료 5-10Hz 공명 주파수 및 취약한 장비에 대한 1277Kg 수직 정적 부하를 가진 나선 격리기 2
