원래 장소:
산시 시안
브랜드 이름:
Kacise
모델 번호:
KSS54X

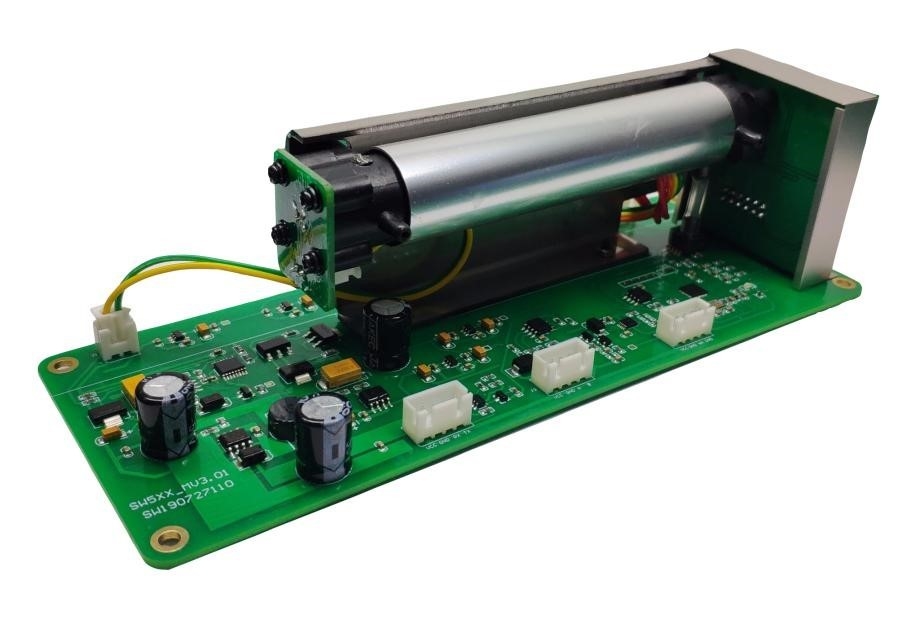

KSS54X 적외선 CH4 센서 모듈은 적외선 가스의 흡수에 따라 농도를 결정하는 NDIR 적외선 흡수 감지 원리를 사용하는 가스 센서 모듈입니다. KSS54X는 가져온 광원, 특수 구조의 광학 공동 및 이중 채널 검출기를 채택하여 공간 이중 광 경로 기준 보상을 실현합니다. 마이크로프로세서는 신호 수집, 처리 및 출력을 수행합니다. KSS54X는 우수한 선택성, 높은 감도, 산소 의존성 없음, 긴 수명, 낮은 전력 소비를 제공합니다. 온도 조절 및 압력 보상 기능 포함; 또한 UART, 485 출력 및 아날로그 전류/전압 출력을 갖추고 있어 고객이 다양한 애플리케이션에 편리하게 사용할 수 있습니다.
| 매개변수 | 상징 | 최저한의 | 일반적인 값 | 최고 | 단위 |
|---|---|---|---|---|---|
| 보관 온도 | 티성병 | -20 | - | 80 | ℃ |
| 작동 온도 | 티에이 | -20 | 60 | ℃ | |
| 작동 습도 | 시간에이 | 0 | 90 비응결 | % RH | |
| 업무 압력 | 피에이 | 0.8 | 1.2 | ATM | |
| 공급 전압 | 다섯에스 | 11 | 12 | 30 | 다섯 |
| 최대 작동 전류 | 나평균 | 100 | 120 | 150 | 엄마 |
KSS54X 적외선 CH4 저농도 성능 지수(일반 0~5000ppm).
| 색인 | 가스 | 범위/ppm | 해결 | 상대오차 | 절대 오류 | 주목 |
|---|---|---|---|---|---|---|
| 제로 드리프트 | CH4 | 0~5000 | 25ppm | ±5%FS | ±100ppm | 그 중 한명만 만나보세요 |
| 범위 드리프트 | ±5%FS | ±100ppm | 그 중 한명만 만나보세요 | |||
| 표시 오류 | ±5%FS | ±100ppm | 그 중 한명만 만나보세요 | |||
| 반복성 | ±2%FS | ±50ppm | 그 중 한명만 만나보세요 | |||
| T90 | ≤5S(500ml/분) | |||||
KSS54X 적외선 CH4 기존 농도 성능 지수(0~5% vol).
| 색인 | 가스 | 범위/권 | 해결 | 상대오차 | 절대 오류 | 주목 |
|---|---|---|---|---|---|---|
| 제로 드리프트 | CH4 | 0~5% | 100ppm | ±5%FS | ±500ppm | 그 중 한명만 만나보세요 |
| 범위 드리프트 | ±5%FS | ±500ppm | 그 중 한명만 만나보세요 | |||
| 표시 오류 | ±5%FS | ±500ppm | 그 중 한명만 만나보세요 | |||
| 반복성 | ±2%FS | ±300ppm | 그 중 한명만 만나보세요 | |||
| T90 | ≤5S(500ml/분) | |||||
KSS54X 적외선 CH4 농도 성능 지수(일반 0~30% vol)
| 색인 | 가스 | 범위/권 | 해결 | 상대오차 | 절대 오류 | 주목 |
|---|---|---|---|---|---|---|
| 제로 드리프트 | CH4 | 0~30% | 500ppm | ±5%FS | ±3000ppm | 그 중 한명만 만나보세요 |
| 범위 드리프트 | ±5%FS | ±3000ppm | 그 중 한명만 만나보세요 | |||
| 표시 오류 | ±5%FS | ±3000ppm | 그 중 한명만 만나보세요 | |||
| 반복성 | ±2%FS | ±1000ppm | 그 중 한명만 만나보세요 | |||
| T90 | ≤5S(500ml/분) | |||||
KSS54X 적외선 CH4 전체 성능 지수(0~100%vol)
| 색인 | 가스 | 범위/권 | 해결 | 상대오차 | 절대 오류 | 주목 |
|---|---|---|---|---|---|---|
| 제로 드리프트 | CH4 | 0~100% | 1000ppm | ±5%FS | ±5000ppm | 그 중 한명만 만나보세요 |
| 범위 드리프트 | ±5%FS | ±5000ppm | 그 중 한명만 만나보세요 | |||
| 표시 오류 | ±5%FS | ±5000ppm | 그 중 한명만 만나보세요 | |||
| 반복성 | ±2%FS | ±5000ppm | 그 중 한명만 만나보세요 | |||
| T90 | ≤5S(500ml/분) | |||||
단위: mm
KSS54X에는 100mm, 150mm, 200mm 광학 캐비티에 해당하는 세 가지 구조 크기가 있습니다.
100mm 캐비티 구조 다이어그램:
150mm 캐비티 구조 다이어그램:
200mm 캐비티 구조 다이어그램:
설치 지침
센서는 위치 지정 구멍 간격과 3.5mm의 조리개를 가진 참조 구조 다이어그램으로 설치됩니다.
배선 소켓 간격은 2.54mm입니다.
필요한 특정 사양을 구매하려면 다음 정보를 제공하십시오.
| 주문 정보 시트 | |||||
| KSS54X | KSS54X CO2 농도 센서 | ||||
| xxxxx | 센서는 최소값 2000, 최대값 50000ppm으로 CO2 농도 범위를 ppm 단위로 측정합니다. | ||||
| 2000 | 범위 200ppm(기본값). | ||||
| 10000 | 범위 10000ppm | ||||
| 50000 | 범위 50000ppm | ||||
| 인코딩하다 | 반응 속도는 빠른 것과 느린 두 가지 유형으로 나뉩니다. | ||||
| 에스 | 느림(기본값) | ||||
| 큐 | 빠른 | ||||
| 인코딩하다 | 전송 속도 선택, 일반적으로 사용되는 전송 속도 지원 2400 9600 19200 38400bps, 데이터 8비트, 정지 비트 1비트, 체크 비트 없음: 주문하기 전에 특별한 요구 사항을 확인하십시오. | ||||
| 관습 | 주문하기 전에 전송 속도를 확인하십시오 | ||||
| 2400 | 2400bps 전송 속도 | ||||
| 9600 | 9600bps 전송 속도 | ||||
| 19200 | 19200bps 전송 속도 | ||||
| 38400 | 38400bps 전송 속도(기본값) | ||||
| 인코딩하다 | 직렬 포트 프로토콜 | ||||
| 모드버스-RTU | 표준 Modbus-RTU 프로토콜(기본값). | ||||
| Modbus-ASCII | 표준 Modbus-ASCII 프로토콜 | ||||
| Modbus-자체 | Modbus 개인 프로토콜 | ||||
| KSS54X | -2000 | -에스 | -38400 | -모드버스-RTU | |
URL:www.kacise.com
전화: +86-29-17719566736
이메일: sales@kacise.com
주소: 중국 산시성 시안시 Tangyan South Road
| 속기 | 성명 |
|---|---|
| 볼륨 | 1% VOL은 공기 중 특정 가스 부피의 1%를 나타냅니다. |
| PPM | 1PPM은 공기 중 특정 가스의 양이 100만분의 1에 해당한다는 의미입니다. |
| O2 | 산소 분자 |
| LCD | LCD 디스플레이 |
| RS485 | 비동기 직렬 포트 485 |
| DC | 직류 |
| 교류 | 의사소통 |
| PVC | 폴리염화비닐 |
