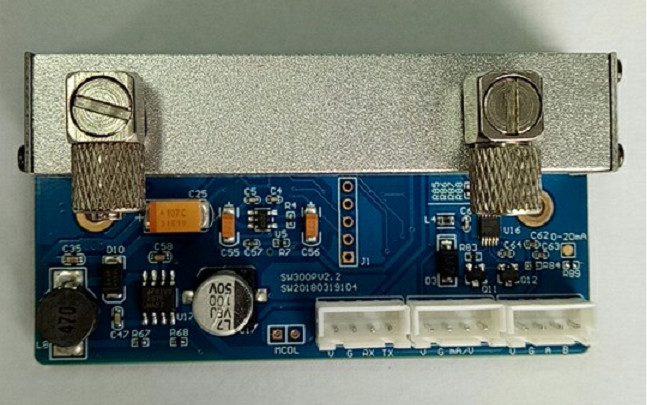

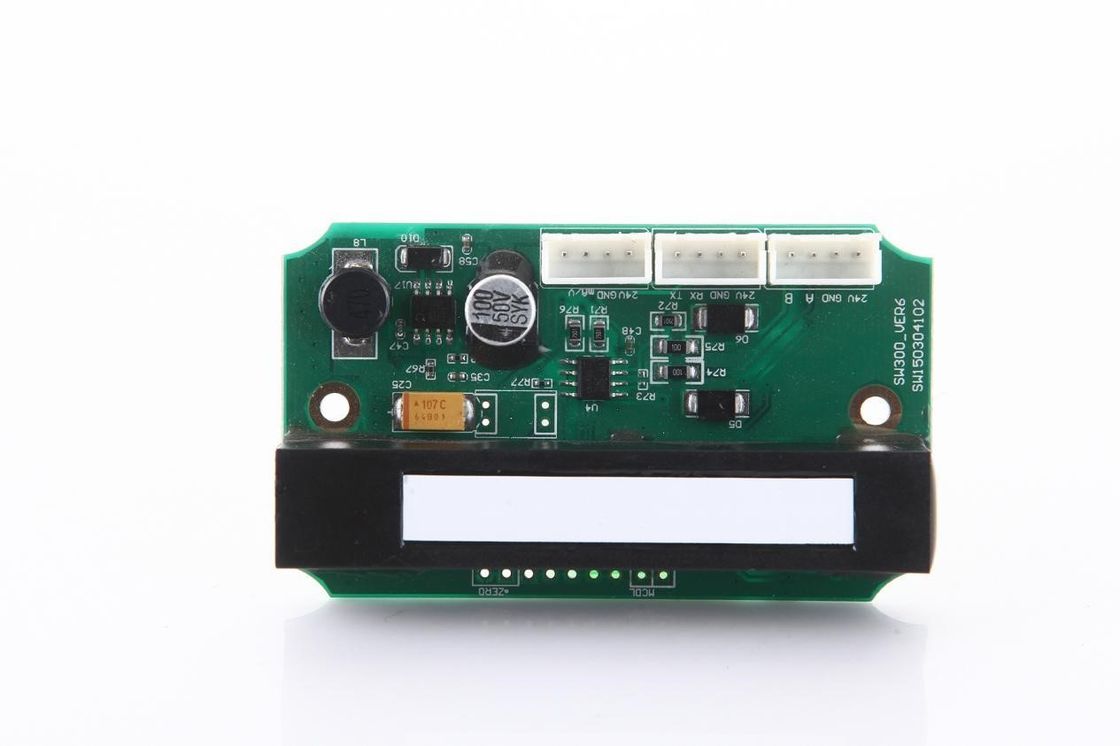

산업용 가스 감지를 위한 5000~500000ppm 범위 및 빠른 응답 기능을 갖춘 적외선 CO2 센서 모듈

KCS530은 NDIR 적외선 흡수 원리에 기반한 가스 감지 모듈입니다. 방온에서 가스 환경에서의 이산화탄소 농도를 감지하는 데 적합합니다.

KCS530은 특허를 받은 광학 구멍, 수입된 광원 및 듀얼 채널 검출기를 채택하여 공간에서 듀얼 광학 경로의 참조 보상 효과를 실현합니다.산소 의존도 없고 긴 수명도.

KCS530은 UART, 485 출력 및 4-20mA 전류 출력 (또는 아날로그 전압 출력) 을 가지고 있습니다.감수성 캘리브레이션 및 청정 공기 캘리브레이션 명령어, and provides a manually calibrated MCDL pin for customers to perform relative zero calibration of the sensor module using outdoor free-flowing clean air. 그리고 고객들이 외부에서 자유롭게 흐르는 깨끗한 공기를 사용하여 센서 모듈의 상대적 제로 캘리브레이션을 수행하도록 수동으로 캘리브레이션된 MCDL 핀을 제공합니다.

KCS530은 높은 습도 환경의 CO2 농도 측정을 위해 설계되었습니다.잠복실그것은 또한 HVAC 신선한 공기 제어, 실내 공기 질 모니터링, 농업 및 축산 생산 프로세스 모니터링,지능형 건물에 설치할 수 있습니다.환기 시스템, 로봇, 자동차 및 기타 애플리케이션, 또한 다른 좁은 공간 공기 질 모니터링에 적용될 수 있습니다.

단위: mm

분산

펌프 흡수형

신호 출력: 아날로그 전류/전압 출력, UART 출력, 485 출력, 사용자가 사용자 지정할 수 있습니다.

Note: When the module is cold started, the concentration value signal obtained within two minutes after power-on is not used as the measurement basis. 참고: 모듈이 냉동 시작되면 전원 가동 후 2분 이내에 얻은 농도 값 신호는 측정 기준으로 사용되지 않습니다.

아날로그 전류 출력 범위 (4mA~20mA), 4mA는 0ppm에 해당되며, 20mA는 전체 규모의 가스 농도에 해당합니다.

아날로그 전압 출력 범위 (0.4V~2.0V), 0.4V는 0ppm에 해당하며, 2.0V는 전체 규모의 가스 농도에 해당합니다. Customers can also customize.

보드 속도: 9600bps, 8 데이터 비트, 1 스톱 비트, 체크 비트;

데이터가 ASCII 출력입니다. 프레임당 데이터 바이트의 수는 고정되지 않습니다. 32부터 rn로 끝납니다.

proactive 업로드와 Q&A2way로 나뉘어 있습니다.

여기서 32는 공간의 ASCII 코드이고 출력은 뉴라인 캐릭터로 끝납니다.

예를 들어: Output 12345 ppm format as follows:

십자수를 보내:235237363521

반환

여기서 32는 공간의 ASCII 코드이고 출력은 뉴라인 캐릭터로 끝납니다.

3개의 프로토콜이 사용 가능합니다. MODBUS RTU, MODBUS ASCII 또는 MODBUS CUSTOMIZATION.

호스트 전송 프로토콜 형식

A 프로토콜은 고정 형식의 패킷으로 구성됩니다. 패킷의 크기는 패킷의 내용에 따라 다릅니다.

The address of the first byte communication unit of the packet: 이것은 호스트가 하위 컴퓨터와 통신할 때 하위 컴퓨터 유닛의 주소를 의미합니다.패킷의 두 번째 바이트는 STX 문자입니다., which is fixed. The third byte of the packet indicates whether the packet is a read command or a write command. 0x52는 명령을 읽어야 합니다.패킷의 네 번째 바이트는 전체 메시지에 포함된 데이터를 설명하는 비트 길이입니다., which is equal to the packet size minus 6. 데이터는 낮은 바이트에서 높은 바이트로 순차적으로 전송됩니다. 텍스트는 왼쪽에서 오른쪽으로 이동됩니다.end of the data will be indicated by 1 바이트 0x21프로토콜의 마지막 바이트는 전송된 데이터의 정확성을 확인하기 위한 체크섬입니다.

장치가 프로토콜 형식을 반환합니다.

A 프로토콜은 고정 형식의 패킷으로 구성됩니다. 패킷의 크기는 패킷의 내용에 따라 다릅니다.

This refers to the address of the lower computer unit when the host communicates with the lower computer. 패킷의 두 번째 바이트는 STX 문자이며,정해졌어요패킷의 세 번째 바이트는 패킷이 읽기 명령인지 쓰기 명령인지 나타냅니다.패킷의 네 번째 바이트는 전체 메시지에 포함된 데이터를 설명하는 비트 길이입니다., which is equal to the packet size minus 6. 데이터는 낮은 바이트에서 높은 바이트로 순차적으로 전송됩니다. 텍스트는 왼쪽에서 오른쪽으로 이동됩니다.end of the data will be indicated by 1 바이트 0x21프로토콜의 마지막 바이트는 전송된 데이터의 정확성을 확인하기 위한 체크섬입니다.

명령어 타입

(1) 센서 농도 값을 읽으십시오예를 들어 현재 32호 (20H) 센서 데이터를 읽는 것.

호스트는 센서에 명령을 보내죠.20235201372146

20 23 52 01 37 21?? (decimal 16)

20센서 번호:

23STX 고정:

52읽어봐

01데이터 길이, 1 bit의 데이터가 뒤에 있다는 것을 나타냅니다.

37센서 데이터를 읽는다

21엔드:

??: CheckSum check character

체크섬 = 202352013721=46H, 그래서? =46H

장치가 다음 데이터를 반환합니다:062023520537000003E821?

06 20 23 52 05 37 00 00 03 E8 21?? (decimal 16)

06ACK is correct: ACK는 맞습니다

20센서 주소를 반환합니다.

23STX (0x23)

52: Service Type The default return operation type is (0x52) 읽기 작업

05데이터 길이는 5 바이트입니다.

37명령 클래스:

00 00 03 E8: PPM의 현재 CO2 농도 값은 왼쪽의 고농도 바이트와 오른쪽의 낮은 농도 바이트와 함께 4 바이트로 표현된 농도 값입니다.센서의 농도에 따라

21엔딩 캐릭터:

? 체크섬 체크 캐릭터:

CheckSum= 20?? 23?? 52?? 05?? 37?? 00?? 00?? 03?? E8?? 21=?? XOR, excluding the first byte 06

(2) 센서 주소를 설정:

예를 들어, 현재 센서 주소 32번 (20H) 를 34번 (22H) 으로 읽습니다.

호스트는 센서에 명령을 보내죠.2023530231222160

20 23 53 02 31 22 21?? (decimal 16)

20현재 센서 번호:

23STX 고정:

53글쓰기:

02데이터 길이, 그 뒤에 두 개의 숫자가 있음을 나타냅니다.

31주소 명령어:

22현재 센서 주소는 34번으로 변경되었습니다.

21엔드:

??: CheckSum check character

체크섬 = 20235302312221=60H, 그래서?? =60H

장치가 다음 데이터를 반환합니다:062023530231222160

06 20 23 53 02 3122 21

06ACK is correct: ACK는 맞습니다

20원본 센서 주소

23STX (0x23)

53: Service Type The default return operation type is (0x520) 읽기 작업

02데이터 길이 데이터 길이 2 바이트

31클래스 명령 클래스

22현재 센서 주소는 주소를 변경한 후

21엔딩 캐릭터:

??: CheckSum check character

체크섬 = 20235302312221=60H, 그래서?? =60H

(3) 센서의 초기 주소를 설정하는 것에 대해:

Short MCDL, zero calibration within 8 seconds, more than 10 seconds for the initial address of the sensor. 기본값은 32번입니다. 각 센서의 공장 주소는 32번으로 설정되어 있습니다.그리고 사용자가 센서 주소를 수정할 때, 해당 앞머리 버튼은 주소 공장 설정을 복원하기 위해 10 초 이상 지속적으로 누르고 있어야 합니다.

호스트 전송 프로토콜 형식

A 프로토콜은 고정 형식의 패킷으로 구성됩니다. 패킷의 크기는 패킷의 내용에 따라 다릅니다.

통신 단위의 주소: 이것은 호스트가 하위 컴퓨터와 통신할 때 하위 컴퓨터 단위의 주소를 의미합니다.The second byte of the packet indicates whether the packet is a read command or a write command. 패킷의 두 번째 바이트는 패킷이 읽기 명령인지 쓰기 명령인지 여부를 나타냅니다.. 03은 메시지가 읽기 명령이고, 06은 메시지가 쓰기 명령임을 나타냅니다. CRC는 전송된 데이터의 정확성을 확인하기 위해 검증을 위해 사용됩니다.데이터는 낮은 바이트에서 높은 바이트로 순차적으로 전송됩니다.텍스트는 왼쪽에서 오른쪽으로 전달됩니다. 모든 데이터가 전송되면 CRC 체크 낮은 비트와 높은 비트가 끝날 것입니다.

장치가 프로토콜 형식을 반환합니다.

A 프로토콜은 고정 형식의 패킷으로 구성됩니다. 패킷의 크기는 패킷의 내용에 따라 다릅니다.

명령어 타입

(1) 센서 농도 값을 읽으십시오현재 센서 데이터 32 (20H) 를 읽는 것과 같은 것입니다.

호스트는 센서에 명령을 보내:

20 03 00 00 02 C2 BA

20현재 센서 주소

03센서 농도를 읽어봐

데이터 영역 컨텐츠

00 00은 주소 00 02은 양입니다

C2: 높은 CRC

BA: CRC가 낮습니다.

주기적 과잉 점검 코드 (CRC) 의 기본 원칙은: K 비트 정보 코드 후에, R 비트 점검 코드를 스플라이싱하면, 전체 코딩 길이는 N 비트입니다.this code is also called (N) 이 코드라고도 불립니다, K 코드. 주어진 (N,K) 코드, 그것은 N-K = R의 가장 높은 힘으로 복소수 G (x) 가 존재한다는 것을 보여줄 수 있습니다.그리고 G (x) 는 이 CRC 코드의 생성 복소수라고 불립니다.체크 코드의 특정 생성 과정은: 보내질 정보가 복소수 C (x) 로 나타난다고 가정합니다.C (x) x (x) x (x) x (x) x (x) x (x) x (x) x (x) x (x) x (x) x (x) x (x) x (x) x (x) x (x) x) x (x) x (x) x (x) x (x) x) x (x) x (x) x (x) x (x) x (x) x (x) x (x) x) x (x) x (x) x (x) x (x) x (x) x (x) x (x) x (x) x (x) x (x) x (x) x (x) x (x) x (x) x (x) x (x) x (x) x (x) x (x) x (x) x (x) x (x) x (x) x (x) x (x) x (x) x (x) x (x) x (x) x (x) x (x) x (x) x (x) x (x) x (x) x (x) xC의 오른쪽에 R 비트가 자유로울 것이고, 이는 체크 디지의 위치입니다.

장치가 다음 데이터를 반환합니다:

전체 범위가 65536ppm 내에 있다면:

20 03 04 00 20 0B E8 CD 85 (decimal)

전체 범위가 65536ppm보다 크면:

20 03 06 00 20 00 00 0B E8 33 9D (decimal)

20현재 센서 주소

03센서 농도를 읽어봐

04/06: 데이터 영역 길이 (The length of the returned data area is related to the total range ordered by the customer, if the maximum range ordered by the customer is within 65536 ppm, 만약 고객이 주문한 최대 범위가 65536 ppm 내에 있다면,그러면 반환된 데이터 영역 길이는 04 (100ppm) 입니다.: 20 03 04 00 20 00 64 CB 10 ), if the maximum range is greater than 65536 ppm then the returned data area length is 06 (100 ppm return number: 20 03 06 00 20 00 00 00 64 35 08)

빨간 부분은 데이터 비트이고 파란색 부분은 데이터 영역 길이입니다.

현재 센서 주소를 표시합니다

0B E8: 센서의 가스 농도를 PPM로 표시합니다. 특정 값은 센서의 주소와 농도에 따라 다릅니다.

위의 데이터는 모든 소수이고, 농도 값을 계산하기 전에 10 기호로 변환해야 합니다.

예를 들어:

전체 범위가 65536ppm 내에 있다면:

0B는 소수 11, E8의 소수 232, 그 다음 농도 값은: 11*256+232=3048 (소수의 ppm 값)

전체 범위가 65536ppm보다 크면:

00은 소수점 0이고, 0B는 소수점 11이고, E8의 소수점은 232이고, 그 다음 농도 값은 0*65536+11*256+232=3048입니다.

CD: CRC high

85CRC가 낮아요

CRC 체크 값은 위와 같은 것을 의미합니다.

(2) 센서 주소를 설정:예를 들어, 32 (20H) 의 센서 주소를 01으로 변경합니다.

호스트는 센서에 명령을 보내:

20 06 00 00 00 01 4E BB (decimal)

20현재 센서 주소

06함수 코드 (세포 주소 설정)

00 00 00 01: 데이터 영역 (변형 센서 새 주소 00 01, i.e. 01).

4E: CRC 높습니다.

BB: CRC가 낮습니다.

CRC 체크 값은 위와 같습니다.

장치가 다음 데이터를 반환합니다:

20 06 00 00 00 01 4E BB (decimal)

입력과 동일합니다.

주소 변경 후, 새로운 읽기 명령은 수정 후 첫 번째 주소를 현재 주소로 변경하고 새로운 체크 비트를 얻기 위해 CRC 검증을 수행해야합니다.

01 03 00 00 00 02 C4 0B (decimal)

장치가 다음 데이터를 반환합니다:

전체 범위가 65536ppm 내에 있다면:

01 03 04 00 01 0B E8 AC 8D (decimal)

전체 범위가 65536ppm보다 크면:

01 03 06 00 01 00 00 0B E8 1B CB (decimal)

새 센서 주소 명령은:

01 06 00 00 00 XX xx xx

XX: is the address that needs to be modified again: 다시 수정해야 하는 주소

xx xx: 새로운 체크 digit

*This command is the serial port debugging assistant command modbus poll under the data display window, address display table를 두 번 클릭하여 값을 수정하여 새로운 주소를 설정합니다

(3) 센서의 초기 주소를 설정하는 것에 대해

Short MCDL, zero calibration within 8 seconds, more than 10 seconds for the initial address of the sensor. 기본값은 32번입니다. 각 센서의 공장 주소는 32번으로 설정되어 있습니다.그리고 사용자가 센서 주소를 수정할 때, 그 주소는 10초 이상 계속 해당 앞머리 버튼을 누르면 복원되어야 합니다.

호스트 전송 프로토콜 형식

A 프로토콜은 고정 형식의 패킷으로 구성됩니다. 패킷의 크기는 패킷의 내용에 따라 다릅니다.

통신 단위의 주소: 이것은 호스트가 하위 컴퓨터와 통신할 때 하위 컴퓨터 단위의 주소를 의미합니다.패킷의 첫 번째 바이트는 0x3a 마지막 두 바이트는 0x0d 0x0a 및 고정팩트의 네 번째와 다섯 번째 바이트는 패킷이 읽기 명령인지 쓰기 명령인지 나타냅니다.and 06는 메시지가 쓰기 명령이라는 것을 나타냅니다.. LRC는 전송된 데이터의 정확성을 확인하기 위해 검증을 위해 사용됩니다. 데이터는 낮은 바이트에서 높은 바이트로 순차적으로 전송됩니다. 텍스트는 왼쪽에서 오른쪽으로 라우팅됩니다.모든 데이터가 전송되면데이터의 끝을 나타냅니다.

장치가 프로토콜 형식을 반환합니다.

A 프로토콜은 고정 형식의 패킷으로 구성됩니다. 패킷의 크기는 패킷의 내용에 따라 다릅니다. 반환 형식은 전송 형식과 동일합니다.

명령어 타입

(1) 센서 농도 값을 읽으십시오:현재 20H 센서 데이터를 읽는 것과 같이

0x0003을 위해 Modbus 투표 아래의 03 함수 코드 아래의 주소는 3로 설정되어야 하며, 양은 1으로 설정되어야 합니다.

호스트는 센서에 명령을 보내죠.

3A 32 30 30 33 30 30 30 30 33 30 30 30 30 30 31 44 39 0D 0A (decimal) is: 200300030001D9

3a: 고정 시작 비트

32 30는 20 센서 번호

30 33 is 03: 센서 농도를 읽는다

30 30 30 33 30 30 31: 데이터 영역 콘텐츠

30 30 30 33 주소는 읽어야 할 레지스터가 0x0003의 시작 주소를 가지고 있음을 나타냅니다.

44LRC high:

39LRC 로우

0D: 고정된 엔드 비트

0A: 고정된 엔드 비트

LRC=20+03+00+03+00+01=27H 음수 후에 D9H에 1을 더하고 체크 코드는 44 39입니다

장치가 다음 데이터를 반환합니다:

3A 32 30 30 33 30 32 30 31 37 33 36 37 0D 0A (decimal) is: 200302017367

3A: 고정 시작 비트

32 30는 20 센서 번호

30 33 is 03: the reading sensor concentration indicates that the data area is 3 bits 16-bit data 6 bytes represented 데이터 영역은 3 비트 16 비트 데이터 6 바이트가 나타났습니다

30 32 is 02: 데이터 영역 길이

30 31 37 33 is 0173: the current CO2 concentration value is 0*16^3+1*16^2+7*16+3 by 16 times per person. The unit is PPM, which is the concentration value expressed in 4 bytes,그리고 특정 값은 센서가 읽은 농도에 달려 있습니다.

36LRC high:

37LRC: 낮은

0D: 고정된 엔드 비트

0A: 고정된 엔드 비트

LRC=20+03+02+01+73=99H, 부정 후 67에 1을 더하고 체크 코드는 36입니다.

센서 주소를 읽습니다. 예를 들어, 현재 20h 센서 주소를 읽습니다.

*Here is to read the sensor address Modbus poll under the 03 function code address should be set to 192 is the 0x00c0, quantity Set to 1 *여기에 센서 주소를 읽을 수 있습니다

호스트는 센서에 명령을 보내죠.

3A 32 30 30 33 30 30 43 30 30 30 30 31 31 43 0D 0A (decimal)

That is: 200300c000011C

3a: 고정 시작 비트

32 30는 20 센서 번호

30 33 is 03: 센서 농도를 읽는다

30 30 43 30 30 30 30 31: 데이터 영역 콘텐츠

30 30 43 30 주소 는 레지스터가 0x00c0의 시작 주소를 가지고 있음을 나타냅니다.

31LRC high:

43LRC 로우

0D: 고정된 엔드 비트

0A: 고정된 엔드 비트

LRC=20+03+00+c0+00+01=E4H 음수 후에 1CH에 1을 더하고 체크 코드는 31입니다

장치가 다음 데이터를 반환합니다:

3A 32 30 30 33 30 32 30 30 32 30 42 42 0D 0A (decimal) is: 2003020020BB

3A: 고정 시작 비트

32 30는 20 센서 번호

30 33 is 03: the reading sensor concentration indicates that the data area is 3 bits 16-bit data 6 bytes represented 데이터 영역은 3 비트 16 비트 데이터 6 바이트가 나타났습니다

30 32 is 02: 데이터 영역 길이

30 30 32 30 is 0020: 현재 센서 주소 0x0020 in the range 0-FF

42LRC high:

42LRC 로우

0D: 고정된 엔드 비트

0A: 고정된 엔드 비트

LRC=20+03+02+00+20=45H, 음수 후에 BB로 1을 더하고 체크 코드는 42입니다.

(2) 센서를 설정주소: 예를 들어, 센서 주소를 32번에서 01번으로 변경하세요

* Modbus poll (double-click the table showing address 32 to change the address of the 06 function code, address should be set to 192 (should be the default) is.) 0x00c0,value is set to 1 to be the new address of the sensor. value is set to 1 to be the new address of the sensor. value is set to 1 to be the new address of the sensor. value is set to 1 to be the new address of the sensor. 센서의 새로운 주소가 되기 위해.

호스트는 센서에 명령을 보내죠.

3A 32 30 30 36 30 30 43 30 30 30 30 31 31 39 0D 0A (decimal)

200600c0000119입니다.

3A: 고정 시작 비트

32 30 is 20: 센서 번호

30 36 is 06: function code (set sensor address) 센서 주소 설정

30 30 43 30 30 30 31 데이터 영역

30 30 43 30 센서 레지스터의 시작 주소는 0x00c0, 그리고 센서 30 31의 수정된 새로운 주소는 01.

31LRC high:

39LRC 로우

0D: 고정된 엔드 비트

0A: 고정된 엔드 비트

LRC=20+06+00+c0+00+01=E7H 음수 후에 1을 19에 더하고 체크 코드는 3139입니다

장치가 다음 데이터를 반환합니다:

3A 32 30 30 36 30 30 43 30 30 30 30 31 31 39 0D 0A (decimal)

입력과 동일합니다.

(3) 센서의 초기 주소를 설정하는 것에 대해:

Short MCDL, zero calibration within 8 seconds, more than 10 seconds for the initial address of the sensor. 기본값은 32번입니다. 각 센서의 공장 주소는 32번으로 설정되어 있습니다.그리고 사용자가 센서 주소를 수정할 때, 해당 앞머리 버튼은 주소 공장 설정을 복원하기 위해 10 초 이상 지속적으로 누르고 있어야 합니다.

센서는 63mm의 포지셔닝 홀 간격과 3.2mm의 개도와 함께 설치됩니다.

와이어링 소켓 피치는 2.54mm입니다.

센서는 정기적으로 캘리브레이션되어야 합니다. 3개월 이상 되지 않는 것이 좋습니다.

먼지 밀도가 높은 환경에서 센서를 오랫동안 사용하지 마십시오.

센서의 전원 공급 범위 내에서 센서를 사용하십시오.
