원래 장소:
중국
브랜드 이름:
Kacise
인증:
certificate of explosion-proof, CE
모델 번호:
KUS3000 M30-Type3

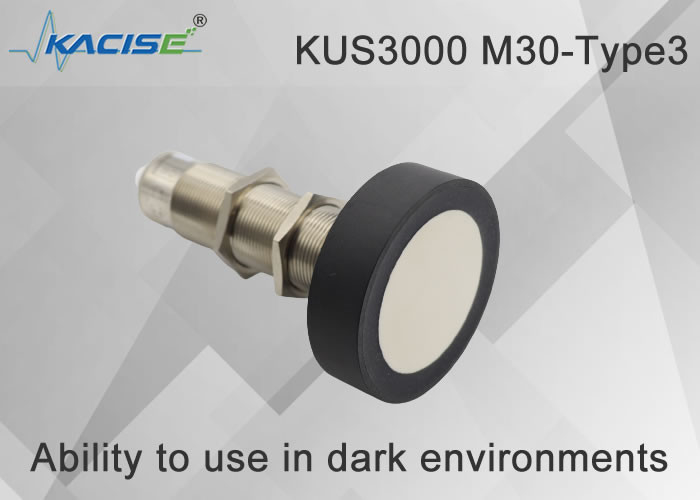

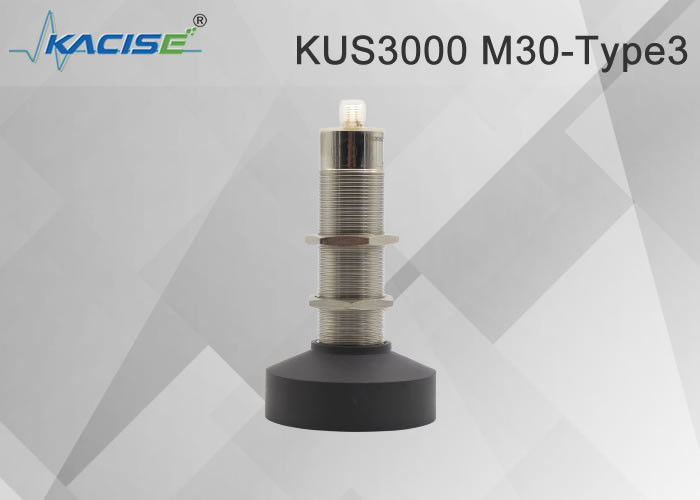

KUS3000 M30-Type3 가장 작은 초음파 레벨 변환기 표시기와 넓은 범위
1차원 구조
단위는 mm입니다.
M30 타입 3 크기 구조
2전기 인터페이스
참고: 이 제품은 두 개의 케이블 사양을 가지고 있으며 두 가지 사양의 케이블 배선 지침은 다음과 같습니다.
| A형 케이블 | B형 케이블 | ||
| 핀1 | 갈색 | 핀1 | 노란색 |
| 핀2 | 흰색 | 핀2 | 검은색 |
| 핀3 | 파란색 | 핀3 | 빨간색 |
| 핀4 | 검은색 | 핀4 | 녹색 |
기본 케이블 믹스는 고객이 받은 사양에 기반합니다.
3기술 매개 변수
| M18 | |
| 범위 |
400... 6500mm 또는 600-12000mm |
| 조절 가능한 간격 범위 |
400... 6500mm 또는 600-12000mm |
| 맹점 |
0... 400mm 또는 0... 600mm |
| 반응 시간 | 약 40ms |

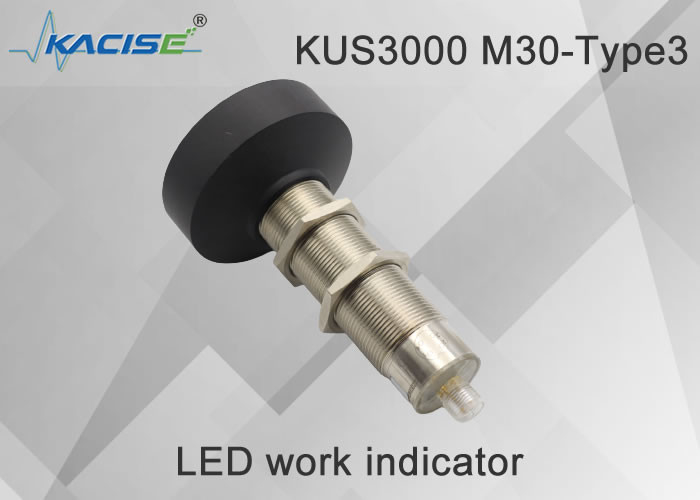

표시등
| 파란 LED 조명 | 파란색 빛이 깜박이는 것은 캘리브레이션이 수행 될 수 있음을 나타냅니다. 파란색과 다른 상수는 센서의 전원 공급이 정상임을 나타냅니다.파란색 빛은 전원이 켜진 후 5 분 이내에 깜빡일 것입니다., 사용자가 출력 조정 및 캘리브레이션을 수행 할 수 있음을 나타냅니다. 5 분 후, 파란색 빛이 항상 켜져 센서가 캘리브레이션 명령을 수신할 수 없다는 것을 나타냅니다. . |
| 텔로 LED 조명 | 측정 대상이 검출되었는지 표시하는 데 사용됩니다. 캘리브레이션 단계에서 노란색 빛이 깜박이는 것은 현재 캘리브레이션 상태가 잠겨 있음을 나타냅니다.그리고 다음 캘리브레이션 상태로 전환 할 수 있습니다. |
| 빨간 LED등 |
정상 작동 상태에서는 빨간색 빛이 켜지지 않고 빨간색 빛이 켜져 오류가 있음을 나타냅니다. 캘리브레이션 과정에서 깜박이는 빨간색 빛은 센서가 현재 에코 손실 또는 무한 상태를 잠그고 사용자가 다음 캘리브레이션 상태로 전환 할 수 있음을 나타냅니다. |
전기 매개 변수
| 공급 전압 | 13... 30 V DC, 특수 넓은 전압 요구 사항은 사용자 정의 될 수 있습니다 |
| 무부하 전류 I0 | ≤ 45mA |
IOT 스펙트럼 모델
| 공급 전압 | 3.3-12 DC, 파동 10 % SS |
| 전력 소비 I0 | ≤ 15mA, 잠자리 모드≤1mA, 일련의 깨어, |
출력
| 출력 타입 |
1 스위치 출력 PNP 출력 정상적으로 열리고 오랫동안 닫혀 질 수 있습니다 2 스위치 출력 NPN 출력 정상적으로 개방 및 장기 폐쇄 프로그래밍 3 아날로그 전압 출력 0~10V 프로그래밍 가능 4 아날로그 4-20mA 출력 프로그래밍 5 RS485 출력 E4 프로그래밍 |
| 전류 과잉 | 200mA 역극성 보호, 단전 보호 |
| 기본 설정 |
M18 전환점 A1: 150mm 전환점 A2: 1000mm M30 1형 전환점 A1 200mm 전환점 A2: 2000mm M30 타입 2 전환점 A1 300mm 전환점 A2: 4000mm M30 타입 3 전환점 A1 500mm 전환점 A2: 6000mm |
| 출력 전압 감소 | ≤ 2.5V |
| 반복 가능성 | ≤ 1 % |
| 켜고 끄는 수준 f | ≤ 13 Hz 높은 주파수는 사용자 정의 할 수 있습니다. |
| 기본 히스테레시 특성 진폭 | 설정 값의 5%, 특수 요구 사항은 사용자 정의 될 수 있습니다 |
| 온도 보상 범위 | -40°C~85°C |
온도 요구 사항
| 작동 온도 | -25...70°C ((248...343K) |
| 저장 온도 | -40...85°C ((233...358K) |
기계 부품 설명
| 연결 | V1 커넥터 ((M12×1), 4-핀 |
| 보호급 | IP65 다른 것은 사용자 정의 할 수 있습니다. |
| 껍질 재료 | 금속, 금속, 금속, 금속, 금속 |
참고: M18 제품과 M30 제품이 4~20mA 아날로그 출력을 갖는 경우, 계정 연결 방법은 550,600 제품과 다릅니다.M18 및 M30 제품의 출력 터미널은 VDD에 의해 공급되기 때문에, 그림 1에서 표시된 것처럼 계측기는 전원 공급 포트에 연결되어야 합니다. 출력 단말기와 출력 단말기 사이의 연결 명령 도표는 그림 2에서 표시됩니다.
그림 1 출력 전원 공급 회로 도표
그림 2 연결 방법의 스케마
4주문 정보
| KUS | 종류 | 출력 | 범위 | 설명 | |
| M18 | M18 가구, 최대 측정 범위 1 미터 | ||||
| M30-Type1 | M30 최대 측정 범위는 2m입니다. | ||||
| M30-Type2 | M30 최대 측정 범위는 3m입니다. | ||||
| M30-형3 | M30 최대 측정 범위는 6 미터, 8 미터가 사용자 정의 될 수 있습니다 | ||||
| 맞춤형 | 셸은 사용자 사용자 정의를 지원합니다 | ||||
| NPN | NPN로 출력 | ||||
| PNP | PNP로 출력 | ||||
| 10결정 | 출력은 아날로그 0-10V, 전원 공급 요구 사항은 11V 이상입니다. | ||||
| 5Vout | 출력은 아날로그 0-5V, 전원 공급 요구 사항은 6V 이상입니다. | ||||
| mAout | 출력은 아날로그 4-20mA | ||||
| RS485 | 출력은 RS485 모드버스 프로토콜입니다. 자세한 설명은 소프트웨어 인터페이스 매뉴얼을 참조하십시오. | ||||
| XXXmm | 고객은 직선 간격 또는 스위치 간격을 지정합니다. | ||||
| KUS | M30 | RS485 | 6000mm | ||
