원래 장소:
중국 (본토)
브랜드 이름:
Kacise
인증:
certificate of explosion-proof, CE
모델 번호:
KUS550

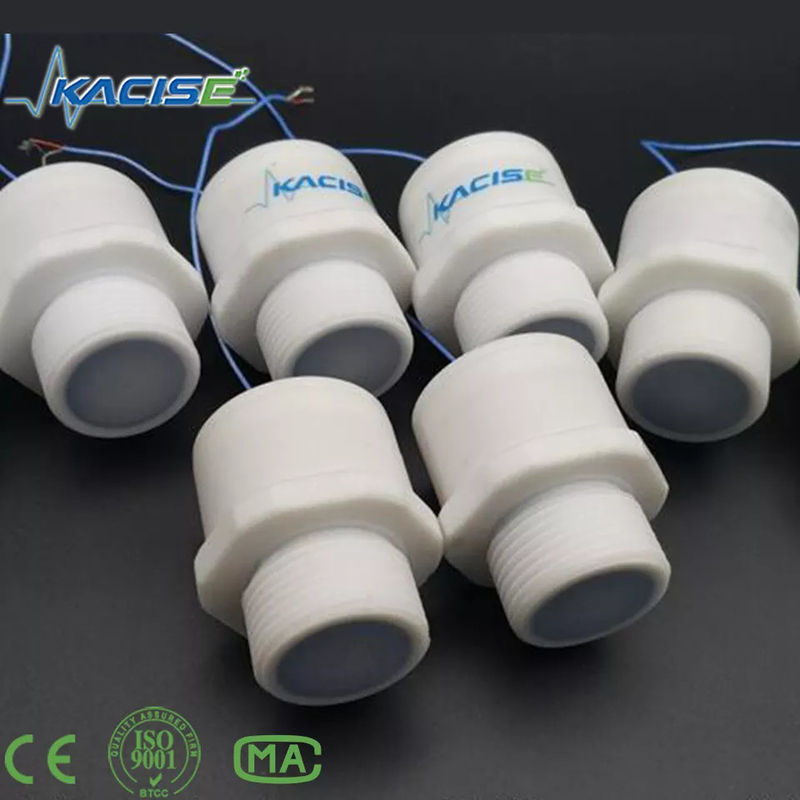

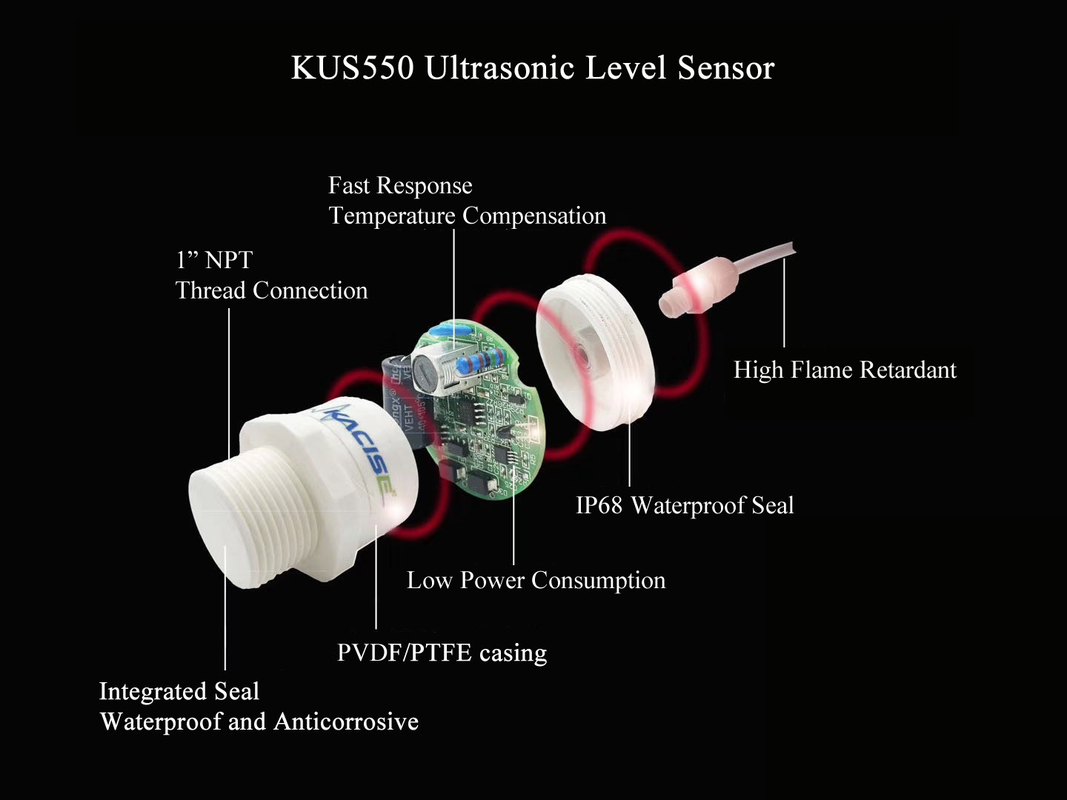

KUS550 초음파 거리 센서
1제품 특징:
2신청
3제품 설명
이 센서는 매우 단거리부터 장거리까지 탐지하고,
IP65을 충족하도록 설계되었습니다.
4매개 변수
(1) G에너럴s벡ifi고양이ions
| 모델: KUS550 | |
| 측정 범위 |
0.25m~3m (5m 사용자 정의) KUS550A 0.15m-0.6m ((1m 커스터마이징 가능) KUS550B; |
| 맹점 | KUS550A의 죽은 구역은 0... 250mm입니다 (250mm 이내에 불안정한 작업 구역이 있으며 이 범위에서 작업하는 것은 권장되지 않습니다); KUS550B의 죽은 구역은 0-150mm입니다; |
| 공급 전압 | 3.3... 30 VDC, 파동 10 % SS |
| 작동 전류 | ≤ 45 mA (가장 빠른 측정 속도), 전형적인 전력 소비 ≤ 10 mA |
| 출력 신호 | 0-10V. 0-3V 0-5V /4-20mA/NPN/PNP/RS485 아날로그 출력 |
| 측정 정확성 | ≤ 1 % F.S. |
| 온도 보상 | 네 |
| 해상도 범위 | 0.1mm |
(2) W작업 조건
| 작동 온도 | -40...85°C (233...358K) |
| 저장 온도 | -40...85°C (233...358K) |
(3) 기타 지침
| 전기 연결 | 5-코어 케이블 (안고 출력), 6-코어 케이블 (스위치 출력) |
| 보호급 | IP68 |
| 껍질 재료 | PVC/PVDF/PTFE/ABS |
5크기
6전선
(1) 조정ingt그는유사출력
아날로그 출력은 사용자가 원하는대로 프로그래밍 할 수 있습니다. 스위치 출력 또는 라인어 출력에서 작동하는 것과 같은 모든 매개 변수는 RS485 인터페이스를 통해 설정 할 수 있습니다.
8가지의 출력 함수가 프로그래밍될 수 있습니다.
모든 설정 루틴은 다음과 같습니다,
단계 1 RS485에 의해 한 개의 밋밋한 거리를 설정합니다.
단계 2 RS485에 의해 또 다른 밋밋한 거리를 설정합니다.
단계3 출력 유형 라인러 또는 스위치를 설정하고 관련 출력 옵션을 설정
4단계 센서를 다시 시작해
1. 창 모드 정상 개방 및 라이너 모드 긍정적 기울기 출력 기능.
2창 모드 정상 폐쇄 및 라인 모드 음 기울기 출력 기능.
3- 단일 스위치 포인트, 정상 개방 기능.
4단일 스위치 포인트, 일반적으로 닫힌 기능.
5히스테리세스 간격과 단일 스위치 포인트 정상 개방 기능.
6히스테리세스 간격과 단일 스위치 포인트 정상 폐쇄 기능.
7- 물체 현존 감지 - 정상 개방 기능
8객체 존재-폐기된 개방 함수 감지
스위치 포인트, 전원이 켜진 후에 거리를 설정합니다. 내부 시계는 전원이 켜진 후 5 분 후에 변경할 수 없음을 보장합니다.사용자는 전원 재시작 후에 요청 거리를 설정할 수 있습니다..

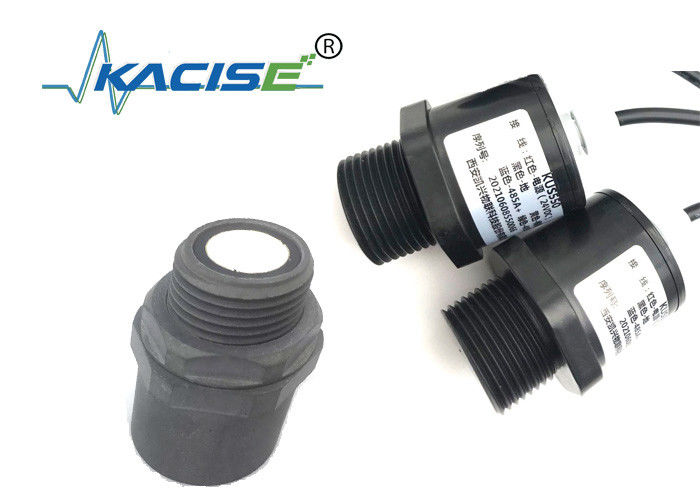

(2) RS485 출력 타입에 대해
두 가지 유형의 작업 스타일이 있습니다.
하나는 자동 측정, 센서는 거리와 레벨을 반복적으로 측정하고 UART에 의해 측정 기간을 설정 할 수 있습니다. 측정 결과는 매번 가져갈 수 있습니다.
다른 방식은 센서가 잠자리에 있을 때 전력 절약 모드이며, 센서가 사전 코드로 문의 명령을 수신할 때까지이다. 통신 프로토콜은 Modus-RTU이다.
예를 들어, 측정 결과는 Modbus 프로토콜에 의해 0x101 레지스터에 액세스하여 읽을 수 있습니다.
더 많은 정보를 얻기 위해 소프트웨어 엔지니어링 가이드를 위해 저희에게 문의하십시오.
