원래 장소:
중국 (본토)
브랜드 이름:
KACISE
인증:
CE
모델 번호:
금아
참고: 범위 정보는 매우 중요합니다.

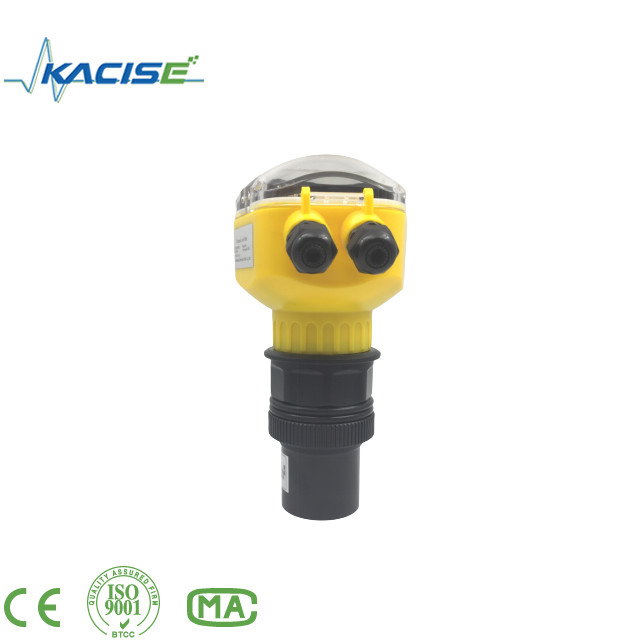

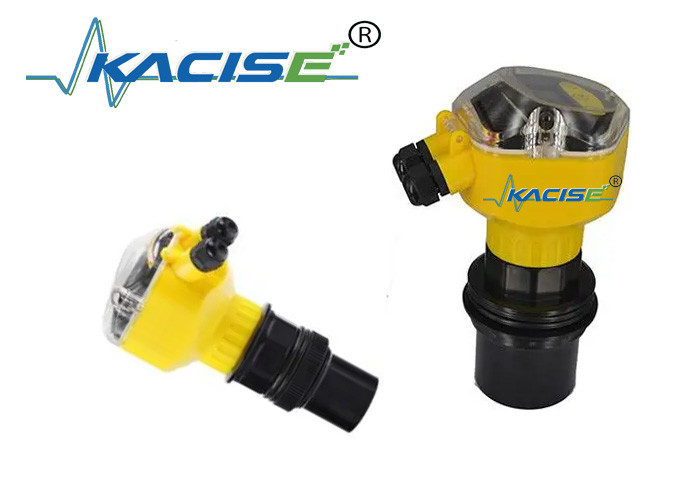

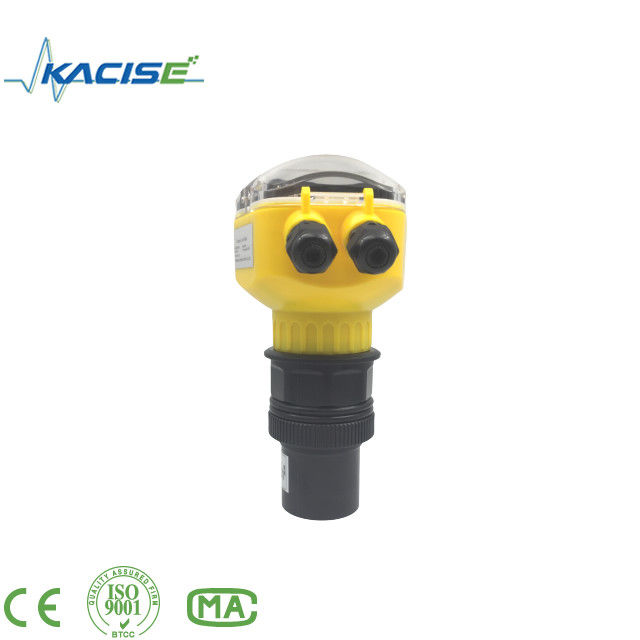

융합 수수 초음파 수준 측정기는 탁월한 디지털 수수 수준 측정기입니다. 수수 및 유사한 응용 프로그램에서 정확한 측정 기능을 제공하기 위해 설계되었습니다.이 장치 는 첨단 초음파 기술 과 디지털 디스플레이 와 제어 기능 을 결합 합니다신뢰성 있고 정확한 데이터를 제공하여 다양한 환경에서 효율적인 관리 및 수준 통제를 가능하게합니다.
기술적인 특징:

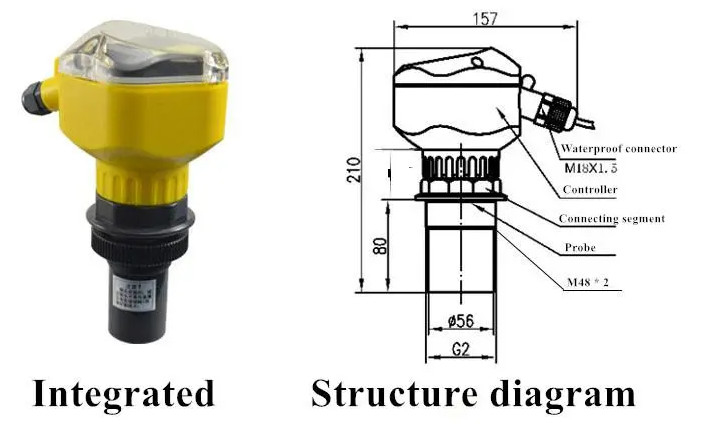

구조:
기술 사양:
| 매개 변수 | 컴팩트형 | 스플릿 타입 |
| 범위 | 5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m | 5m, 10m, 15m, 20m, 30m, 40m, 50m, 60m |
| 정확성 | 00.5%~1% | |
| 결의 | 3mm 또는 0.1% ((더 큰 것이 효과적입니다) | |
| 표시 | 영어 LCD | 영어 LCD |
| 아날로그 출력 |
4선 4·20mA/510Ω 부하 2선 4·20mA/250Ω 부하 |
4·20mA/510Ω 부하 |
| 릴레이 출력 | 2방향 AC 250V/5A 또는 DC 30V/5A, 프로그래밍 가능 (선택) | 2방향 또는 4방향 AC 250V/ (NO:10A,NC:6A) 또는 DC 24V/ 10A, 프로그래밍 (선택) |
| 전원 공급 |
24VDC (디폴트) 220V AC+15%@50Hz 12VDC 배터리 |
24VDC 120mA (디폴트) 220V AC+15%@50Hz 12VDC 배터리 |
| 환경 온도 |
디스플레이 기기: 20°C+60°C 변압기-20°C+80°C |
디스플레이 기기 -20°C+60°C 변압기-20°C+80°C |
| 의사소통 | RS485,RS232 (선택) | |
| 조약 | 모드버스-RTU | |
| 보호 | 디스플레이 기기 IP66, 변환기 IP68 | |
| 변압기 케이블 | 아니 |
기본 10m 최대 100m를 주문할 수 있습니다 (전자기 간섭 없이) |
| 변압기 설치 | 범위와 변환기에 따라 | 범위와 변환기에 따라 |
| 전력 소비 |
스플릿 타입의 특량은 다음과 같습니다. 단 mA 출력으로 1.5W/24V (표준) 이다. RS485 출력만 있으면 0.9W/24V (선택) 이다. RS485 및 mA 출력으로 1.6W/24V (선택) 이다. 두 개의 릴레를 추가하면 전력은 0.8W/24V로 증가합니다. 220VAC 스플릿 타입의 전력은 5W/220VAC입니다.
콤팩트 4선 기기의 특산력은 다음과 같습니다. 단 mA 출력으로 1W/24V (표준) 이다. RS485 출력만 있으면 0.6W/24V (선택) 이다. RS485 및 mA 출력으로 1.1W/24V (선택) 이다. 2개의 릴레를 추가하면 전력은 1W/24V로 증가합니다. 220VAC 콤팩트 4선 기기의 전력은 5W/220VAC입니다.
24V 콤팩트 2선 기기 출력 전력과 기기 출력 전류 값은 관련이 있습니다: (4mA/0.096W-20mA/0.48W) |
|
모델 선택:
|
KUM-A |
||||||
|
|
측정 범위 |
|||||
|
A |
5m |
|||||
|
B |
10m |
|||||
|
C |
15m |
|||||
|
D |
20m |
|||||
|
E |
30m |
|||||
|
F |
40m |
|||||
|
G |
50m |
|||||
|
H |
60m |
|||||
|
|
출력 신호 |
|||||
|
A |
4~20mA |
|||||
|
|
정확성 |
|||||
|
0.5 |
00.5% |
|||||
|
1.0 |
1% |
|||||
|
|
전원 공급 |
|||||
|
A |
24Vdc |
|
||||
|
B |
11~30Vdc |
|
||||
|
|
탐사기 유형 |
|||||
|
A |
PVDF |
|||||
|
B |
알루미늄 합금 |
|||||
|
C |
ABS |
|||||
|
D |
스테인레스 스틸 316L |
|||||
|
E |
테플론 |
|||||
|
F |
티타늄 합금 |
|||||
응용 프로그램 및 설치:
설치 중 일반적인 문제 및 해결책 지침
|
오류 설명 |
발급의 원인 |
해결책 |
|
미터는 표시되지 않습니다, 작동하지 않습니다 |
잘못된 전원 공급, 잘못된 배선 |
DC24v 전원 공급 장치가 올바른지 확인 |
|
계기는 표시가 있습니다, 작동하지 않습니다 |
1레벨 게이지는 액체 수준이나 물질 수준과 일치하지 않습니다 |
1. 레벨 측정기의 정렬 방향을 조정하고, 평준화 및 컨테이너에 플라스틱 튜브를 추가하기 위해 술 수준을 사용 |
|
기기 디스플레이가 불안정하거나 측정 값이 큰 편차를 나타냅니다. |
1물질 레벨은 맹점으로 들어갑니다. |
1. 레벨 미터를 높이거나 레벨이 너무 높지 않도록 |
설치 포트 또는 원형 파이프에 설치된 프로브가 있는 컨테이너의 경우, 4m, 6m 및 8m 타입 레벨 게이즈 컨테이너의 플랜지 연결 길이는 400mm 미만되어야 합니다.그리고 12m 평면 가이드 컨테이너의 길이는 400mm 미만해야 합니다..
150mm, 15m, 20m, 30m 레벨 센서 프로브는 설치 포트에서 돌출해야합니다.
