원래 장소:
중국
브랜드 이름:
Kacise
모델 번호:
KUS630D

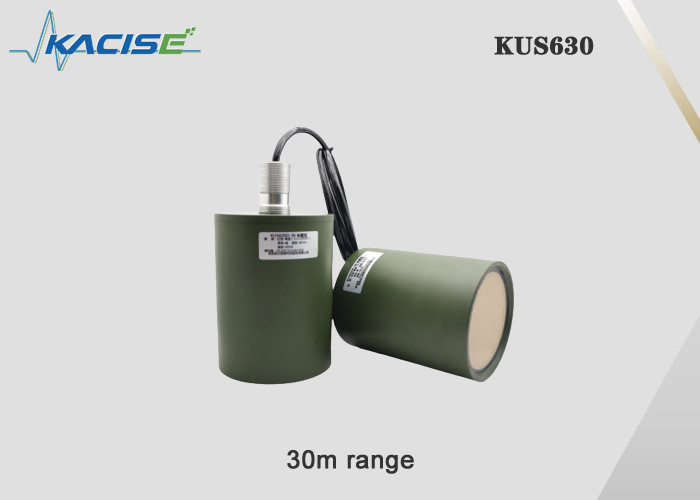

온도 프로브가 내장되어 다양한 고체 및 액체 측정을 위해 설계된 고주파 초음파 프로브입니다.
다이어그램의 단위는 mm입니다.
| 라인 주문 | 색상 | 정의 |
|---|---|---|
| 1 | 빨간색 | 힘은 긍정적이다 |
| 2 | 검은색 | 전원 반환 접지 |
| 3 | 노란색 | 아날로그 출력, 전압 출력, 전류 출력 스위치 출력 |
| 4 | 파란색 | RS485 A+ 또는 uart TXD |
| 5 | 녹색 | RS485 B- 또는 uart RXD |
| 케이블 색상 | 라인 주문 | 설명하다 | 주목 |
|---|---|---|---|
| 빨간색 | 1 | 에 의해 구동 | 3.3V-30V 넓은 전압 입력 |
| 검은색 | 2 | 접지 | |
| 노란색 | 3 | 스위치 출력 | 스위치 단자, 부하 용량 1A 60V, 독립 논리로 최대 2개의 스위치 출력을 지원합니다. 두 단자는 스위치의 두 접점이며 양극과 음극을 구별하지 않으며 마음대로 연결할 수 있습니다. |
| 하얀색 | 4 | 스위치 출력 | |
| 갈색 | 4 | RS485A+ | |
| 녹색 | 5 | RS485B- |
| 모델:KUS630 | |
| 측정 범위 | 1분...30분 |
| 맹점 | 0 ... 1m(불안정한 작업 영역은 0.6m 이내이므로 이 범위에서는 작업하지 않는 것이 좋습니다.) 0.3m의 최소 사각지대 버전을 달성할 수 있으며 이를 사용자 정의해야 합니다. |
| 공급 전압 | 3.3 ... 24V DC, 리플 10%SS |
| 작동 전류 | ≤ 45mA(가장 빠른 측정 속도) |
| 출력 신호 | 1: 프로그래밍 가능한 아날로그 출력 0-10V. |
| 측정 정확도 | 1% 이하 |
| 온도 보상 | 예 |
근무 조건
| 작동 온도 | -25…70℃(248...343K) |
| 보관온도 | -40…85℃(233...358K) |
기타 지침
| 전기 연결 | 5심 케이블(아날로그 출력), 6심 케이블(스위치 출력); |

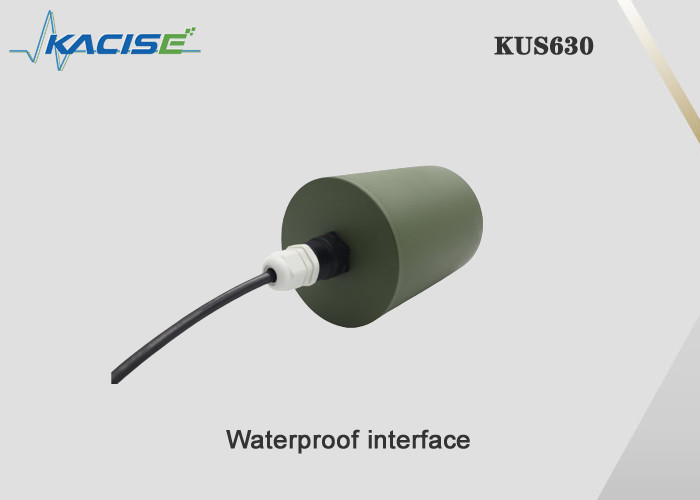

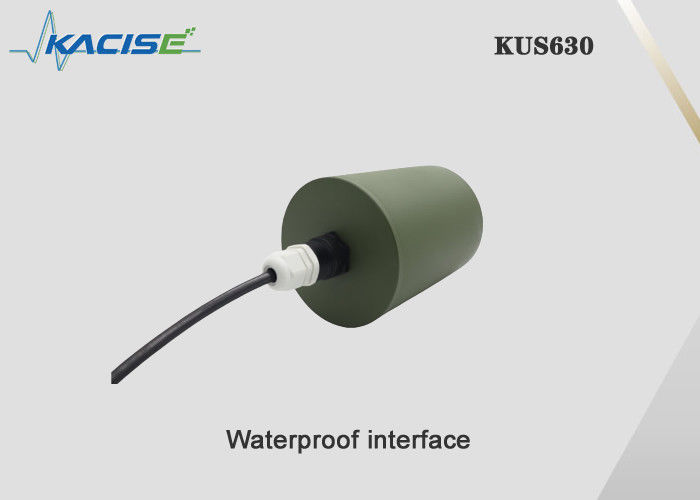

| 보호 등급 | IP68 |

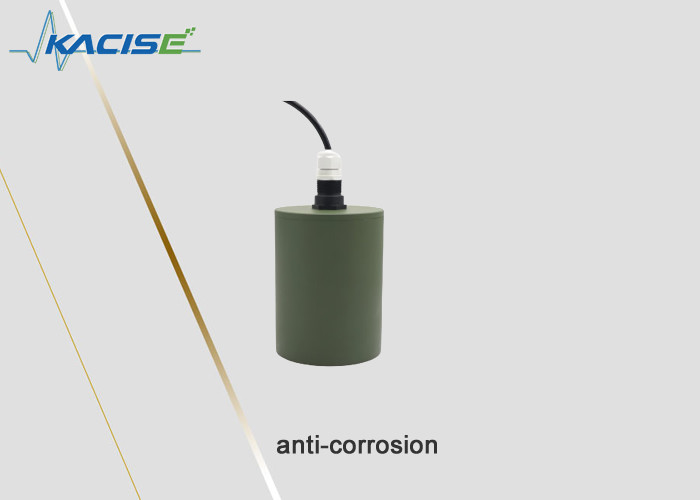

| 쉘 소재 | PVDF |
맨홀, 공장 물 탱크, 탱크, 도시 공학, 수돗물, 하수 처리, 수자원 보존 및 수력 발전, 철강, 탄광, 전기, 석유 화학, 도시 하천 및 호수, 운송 및 식품 가공 산업.

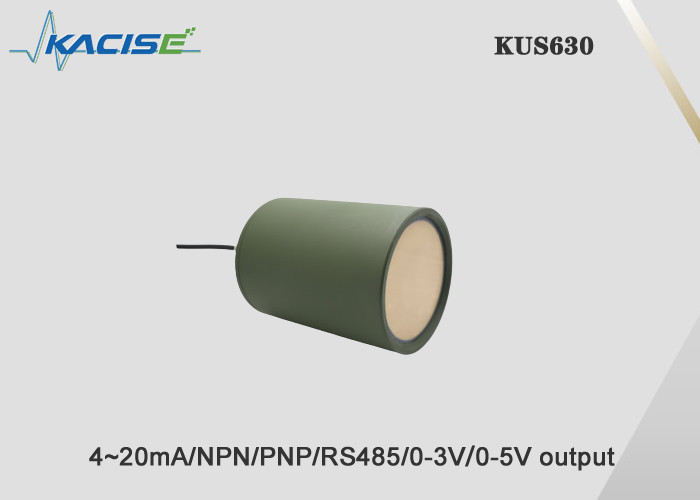

| KUS | 모델 | 산출 | 범위 | 설명하다 |
|---|---|---|---|---|
| 630D | 맞춤화 지원 | |||
| 맞춤형 | ||||
| 0-10V | 아날로그 0-10V 출력 | |||
| 0-5V | 아날로그 0-5V 출력 | |||
| 0-3V | 아날로그 0-3V 출력 | |||
| 4-20mA | 아날로그 4-20mA 출력 | |||
| SW | 스위치 출력 | |||
| 유아트 | Uart 직렬 출력 MODBUS RTU 프로토콜 | |||
| RS485 | RS485 출력 MODBUS RTU 프로토콜 | |||
| XXXmm | XXX mm는 최대 측정 거리를 의미합니다. | |||
| KUS | 550 | RS485 | 10000mm | |
KUS630D 초음파 레벨 미터는 센서와 전자 장치가 통합된 초음파 거리 측정 원리로 설계된 레벨 미터로 개방형 또는 폐쇄형 용기에 있는 재료의 레벨을 효과적으로 측정할 수 있습니다. 센서는 PVDF 소재를 채택해 다양한 산업분야에서 폭넓게 활용될 수 있다.
