원래 장소: | 중국 |
브랜드 이름: | Kacise |
모델 번호: | KUS630A |
최소 주문 수량: | 1 |
---|---|
가격: | Negotiable |
포장 세부 사항: | 15*15*10cm,0.5kg |
배달 시간: | 5-8 작업 일수 |
지불 조건: | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
공급 능력: | 100+ |
범위: | 0~12M | 출력: | 4~20mA/NPN/PNP/RS485/0-3V,0-5V |
---|---|---|---|
전원 공급기: | 3.3-24 V | 사용 전류: | ≤45mA |
온도 보상: | 예 | 작동 온도: | -25...70C(248...343K) |
보호 클래스: | IP68 | 쉘 소재: | PVDF |
측정 정확도: | ≤1 % | ||
하이 라이트: | 초음파 물 깊이 레벨 센서,방수 물 깊이 레벨 센서,KUS630A 초음파 거리 검출기 |

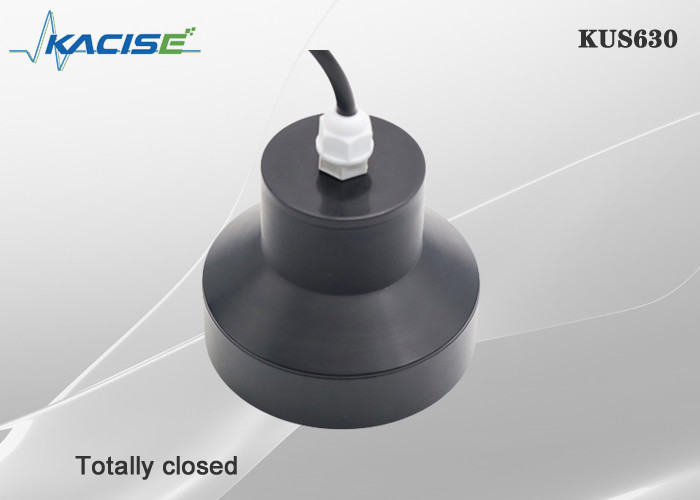

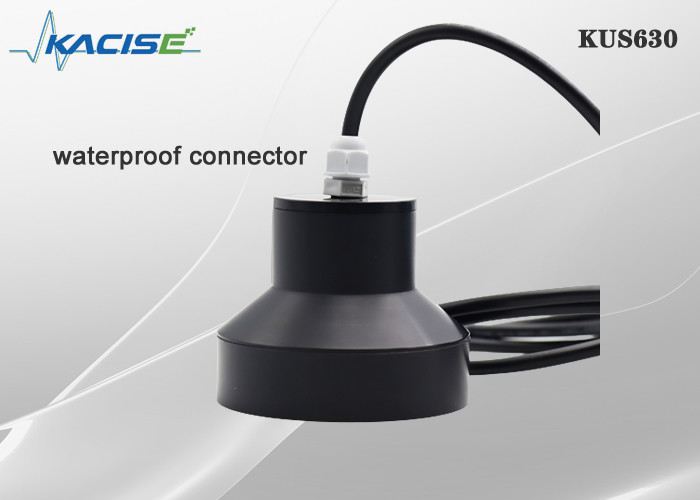

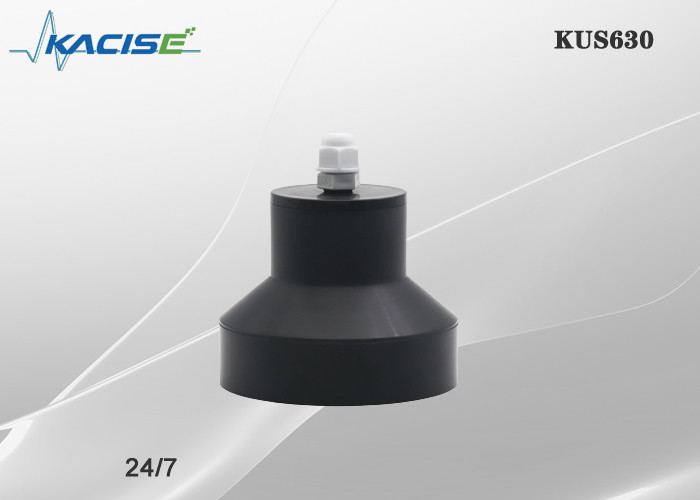

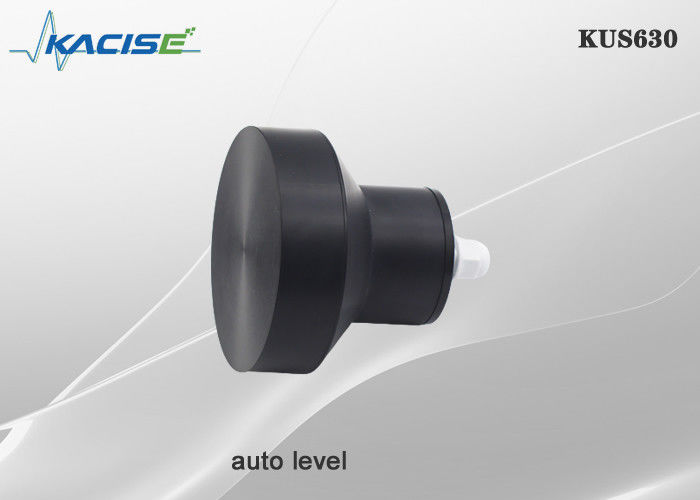

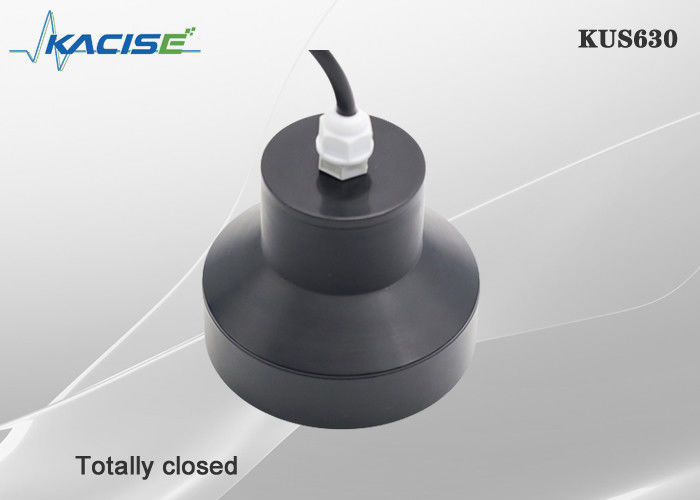

KUS630 일련 초음파 레벨계
1.특징
2. 차원
다이어그램의 유닛은 밀리미터입니다
3.전기 접속과 신호 정의
라인 순서 | 컬러 | 정의 |
1 | 빨강 | 전원은 긍정적입니다 |
2 | 검정색 | 전원 반환 지상 |
3 | 노랑색 | 아날로그 출력, 전압 출력, 현 생산량 스위치 출력 |
4 | 청색 | RS485 A+ 또는 uart TXD |
5 | 그린 | RS485 비 또는 uart RXD |
케이블 색 | 라인 순서 | 묘사하세요 | 발언 |
빨강 | 1 | 지나서 강화됩니다 | 3.3V-30V 넓은 전압 입력 |
검정색 | 2 | 국민 총수요 | |
노랑색 | 3 | 스위치 출력 | 스위치 단자, 부하 용량 1A 60V는 최고 2까지 스위치 출력을 독립적 논리로 지원합니다, 2 단말기가 스위치의 2번 접촉이고, 긍정적과 음극을 구별하지 않고, 뜻대로 연결될 수 있습니다. |
백색 | 4 | 스위치 출력 | |
브라운입니다 | 4 | RS485A+ | |
녹색 | 5 | RS485B- |
4.매개 변수 설명
모형을 만드세요 :KUS630 | |
측정 범위 |
0.6m... 12m |
맹점 |
0... 0.6m (언스테이블이 안에 작업 영역은 0.6m입니다, 그것이 이 범위에서 일한다고 추천받지 않습니다) ; 0.3m에 대한 최소 블라인드 영역 버전은 달성될 수 있으며, 그것이 맞춤화될 필요가 있습니다. |
공급 전압 | 3.3 ... 24 V DC, 물결형 10 %SS |
사용 전류 |
≤ 45 마 (가장 빠른 계량 속도) 저전력 버전, 수면은 소비 전력은 0.3mA 이합니다, 소비 전력을 보내는 것 20mA 2 이하 부인)이고 수신 파워 소비가 8mA 이하의 150 이하 부인)입니다 |
출력 신호 |
1 : 프로그램 가능한 아날로그 출력 0-10V. 2 : RS485는 출력했습니다. 3 : Uart 직렬 출력 4:4-20mA 출력 5 : 스위치 출력 |
측정 정확도 | ≤1 % |
온도 보상 | 예 |
근무 조건
작동 온도 | -25...70C(248...343K) |
저장 온도 | -40...85C(233...358K) |
다른 교육
전기 접속 | 5 코어 케이블 (아날로그 출력), 6 코어 케이블 (스위치 출력) ; |
보호 클래스 | IP68 |
쉘 소재 | PVDF |
5. 명령 정보
KUS | 모델 | 출력 | 범위 | 묘사하세요 |
630A | 지원 특화 | |||
커스텀마데 | ||||
0-10V | 아날로그 0-10V 출력 | |||
0-5V | 아날로그 0-5V 출력 | |||
0-3V | 아날로그 0-3V 출력 | |||
4-20mA | 아날로그 4-20mA 출력 | |||
SW | 스위치 출력 | |||
Uart | Uart 직렬 출력 모드 버스 RTU 프로토콜 | |||
RS485 | RS485 출력 모드 버스 RTU 프로토콜 | |||
XXX 밀리미터 |
XXX는 최대 측정 거리를 m민스 (default1000mm) |
|||
KUS | 550 | RS485 | 10000 밀리미터 |
