| 원래 장소: | 중국 |
| 브랜드 이름: | Kacise |
| 모델 번호: | KUS600 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 21*16*8cm,0.3kg |
| 배달 시간: | 5-8 작업 일수 |
| 지불 조건: | L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 100+ |
| 범위: | 0.6m-5m | 비사용 영역: | 0...0.6m |
|---|---|---|---|
| 전원 공급기: | 3.3V-24V | 출력 신호: | 0-5V/0-3V/4-20mA/NPN/PNP/RS485 |
| 보호 클래스: | IP68 | 케이싱 소재: | PVDF |
| 작동 온도: | -25...70C(233...358K) | 저장 온도: | -40...85C(233...358K) |
| 결의안을 정렬시키기: | 1 밀리미터 | 측정 정확도: | 0.5%-1 %F.S. |
| 임시. 배상: | 예 | ||

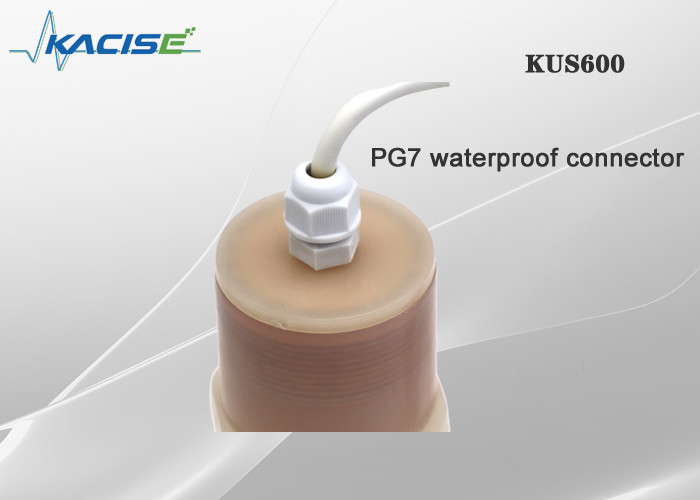

| 하이 라이트: | KUS600 초음파 수위 감지부,방수 커넥터 초음파 수위 감지부 |
||

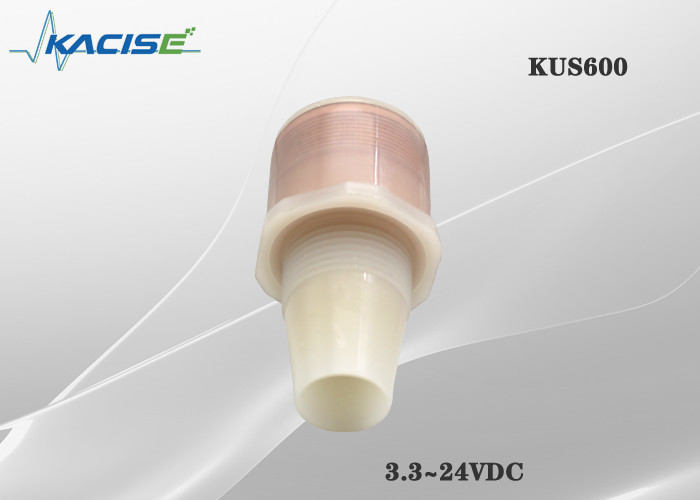

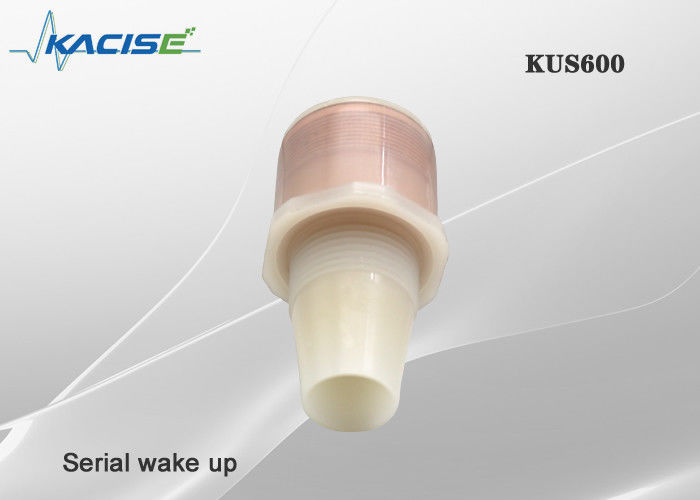

KUS600 시리즈 초음파 센서
1. 특징
2.교육
초음파 레벨 게이지는 특히 물 처리, 공업 계측 범위에서, 다양한 산업적인 필드에서 액위 측정에서 사용됩니다. 초음파 레벨 게이지는 고도 마이크로프로세서와 유일한 반향 처리 기술을 채택하며, 그것이 다양한 복잡한 근무 조건에 적합할 수 있습니다. 가짜에코 학습 기능은 바르게 기구가 다수 잘못된 에코 조건 하에 사실인 반향을 확인하고 정확 측정 결과를 얻을 수 있게 합니다. 변환기는 짜맞춘 온도 센서를 가지고 있으며, 그것이 측량값의 온도 보상을 실현할 수 있습니다. 그것의 전송하는 전력이 더 효과적으로 방출될 수 있고 신호 강도가 정확한 측정을 달성하기 위해, 향상될 수 있도록, 초음파 트랜스듀서는 최적 음향 정합의 특허 기술을 채택합니다.
3. 차원
다이어그램의 유닛은 밀리미터입니다.
4. 전자 인터페이스와 신호 정의

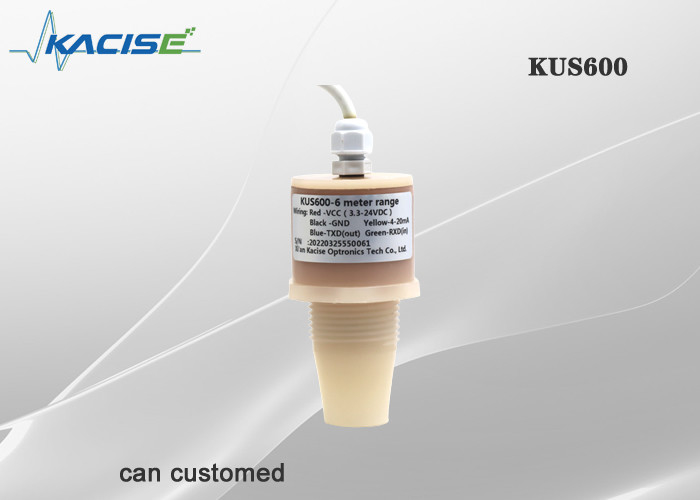

| 케이블 색깔 | 핀 | 기술 | 기록 |
| 빨강 | 1 | 전원 공급기 | 3.3V-24V |
| 검정색 | 2 | 국민 총수요 | |
| 노랑색 | 3 | 출력된 아날로그 | 저 소비 전력 버전은 전혀 출력된 아날로그도 가지고 있지 않습니다 |
| 청색 | 4 | RS485A+ | |
| 그린 | 5 | RS485B- |
5. 매개 변수
|
모형을 만드세요 :KUS600 |
||
| 범위 | 0.6m-5m, 저전력 제품은 와이드 볼테지 입력을 지원합니다, 이 범위가 3.3V 전원 공급기 (주문형인 6m 범위)을 위한 것입니다 | |
| 비사용 영역 | 0...0.6m | |
| 전원 공급기 | 3.3V-24V | |
| 소비 전력 | 0.3mA보다 적을 때, 20mA 보다 더 덜 방출할 때, 5mA보다 적게 잠을 잡니달 때 보다 측정 | |
| 출력 신호 | 0-5V /4-20mA/NPN/PNP/RS485 | |
| 전기 접속 | 5 코어 케이블 (아날로그), 6개의 코어 케이블 (스위치) | |
| 결의안을 정렬시키기 | 1 밀리미터 | |
| 측정 정확도 | 0.5%-1 %F.S. | |
| 임시. 배상 | 예 | |
| 작동 온도 | -25...70C(233...358K) | |
| 저장 온도 | -40...85C(233...358K) | |
| 보호 클래스 | IP68 | |
| 케이싱 소재 | PVDF | |
6.설치 조건
만약 센서가 0C 이하 환경 온도 강하에 설치되면, 그것이 보호 대책에 잘 하여야 합니다. 핵심을 사용하는 관통 홀에서 센서의 다이렉트마운트의 경우에, 그것은 하우징 스레드의 중앙에 고쳐져야 합니다.
송신된 펄스용 초음파가 어떤 폭을 가지고 있기 때문에, 변환기와 가까운 협역에서 반사파는 투과파와 겹치며, 그것이 확인될 수 없고 그것의 거리값이 측정될 수 없습니다. 이 지역은 측정 불모지로 불립니다. 맹점의 크기는 초음파의 측정 거리와 관련됩니다.
7. 명령 정보
| KUS | 신체 크기 | 출력 | 최대 범위 | 기술 | |
| 600 | |||||
| 주문 제작됩니다 | 주문 제작됩니다 | ||||
| 4-20mA | RS485 모드 버스 프로토콜과 4-20mA 출력 모드 | ||||
| 0-3.3V | 전력은 적어도 공급 범위는 3.3입니다 | ||||
| 0-5.0V | 전력은 적어도 공급 범위는 5.0입니다 | ||||
| RS485 | RS485 모드 버스 프로토콜과 절전 모드 | ||||
| XX Ｍ | XX Ｍ는 격언 범위가 발견될 수 있다는 것 입니다, 디폴트 길이가 1 미터입니다 | ||||
| KUS | 600 | RS485 | 3m | ||
