원래 장소:
중국 (본토)
브랜드 이름:
Kacise
모델 번호:
KUS 시리즈
전기 접속과 신호 정의
| 라인 순서 | 컬러 | 정의 |
| 1 | 빨강 | 전원은 긍정적입니다 |
| 2 | 검정색 | 전원 반환 지상 |
| 3 | 노랑색 | 아날로그 출력, 전압 출력, 현 생산량 스위치 출력 |
| 4 | 청색 | RS485 A+ 또는 uart TXD |
| 5 | 그린 | RS485 비 또는 uart RXD |

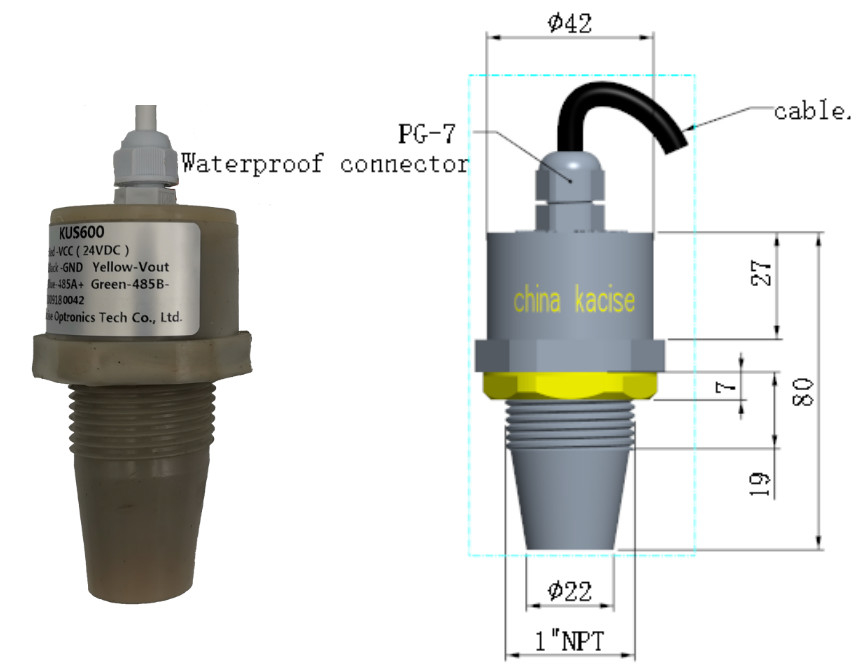

다이어그램의 유닛은 밀리미터입니다
4. 설치 조건
만약 센서가 0C 이하 환경 온도 강하에 설치되면, 그것이 보호 대책에 잘 하여야 합니다. 스틸 너트를 사용하는 관통 홀에서 센서의 다이렉트마운트의 경우에, 그것은 하우징 스레드의 중앙에 고쳐져야 합니다.
5. 명령 정보
| KUS | 모델 | 출력 | 범위 | 묘사하세요 |
| 630 | 제품 직렬 모형 | |||
| 맞춤형 | ||||
| 0-10V | 아날로그 0-10V 출력 | |||
| 0-5V | 아날로그 0-5V 출력 | |||
| 0-3V | 아날로그 0-3V 출력 | |||
| 4-20mA | 아날로그 4-20mA 출력 | |||
| SW | 스위치 출력 | |||
| Uart | Uart 직렬 출력 모드 버스 RTU 프로토콜 | |||
| RS485 | RS485 출력 모드 버스 RTU 프로토콜 | |||
| XX Ｍ |
XX Ｍ는 최대 측정 거리를 의미합니다 (채무 불이행 10m) |
|||
| KUS | 550 | RS485 | 2m | |
