원래 장소:
중국
브랜드 이름:
Kacise
모델 번호:
KUS600

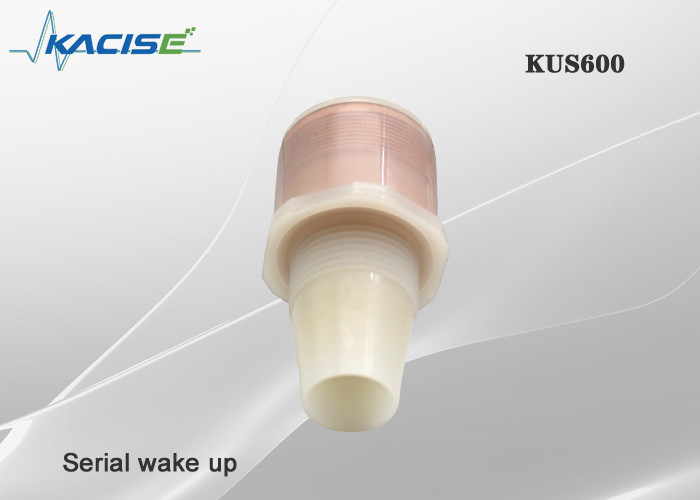

KUS600 에스이자형아르 자형이야유엘티라스~에IC 감지기
1. 특징
2. 차원
다이어그램의 단위는 mm입니다.

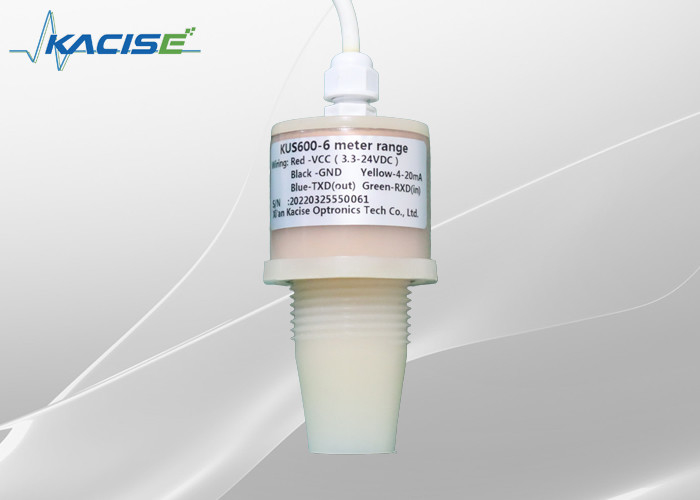

3. 전자 인터페이스 및 신호 정의
| 철사색깔 | 핀 | 디설명 | 메모 |
| 빨간색 | 1 | 전원 | 3.3V-24V |
| 검은색 | 2 | GND | |
| 노란색 | 삼 | 아날로그 출력 | 저전력 버전에는 아날로그 출력이 없습니다. |
| 푸른 | 4 | RS485A+ | |
| 녹색 | 5 | RS485B- |
4. 매개변수
|
모델:KUS600 |
||
| 범위 | 0.6m-5m, 저전력 제품은 넓은 전압 입력을 지원하며, 이 범위는 3.3V 전원 공급 장치용입니다(6m 범위 사용자 정의 가능). | |
| 사용할 수 없는 영역 | 0 ...0.6m | |
| 전원 | 3.3V-24V | |
| 전력 소비 | Sleep 시 0.3mA 이하, 투광 시 20mA 이하, 측정 시보다 5mA 이하 | |
| 출력 신호 | 0-5V /4-20mA/NPN/PNP/RS485 | |

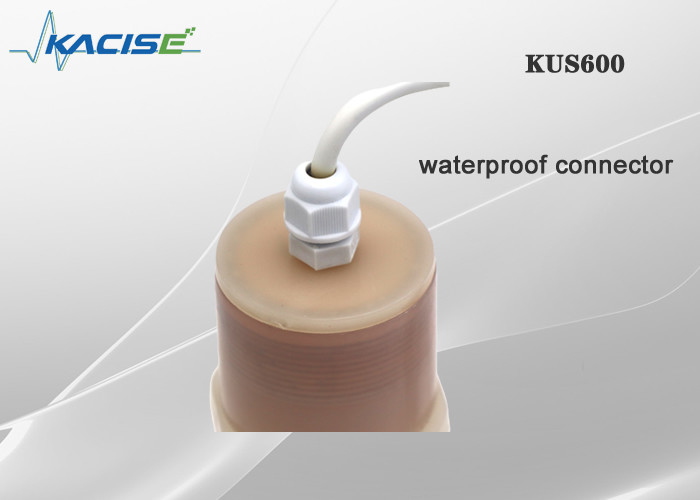

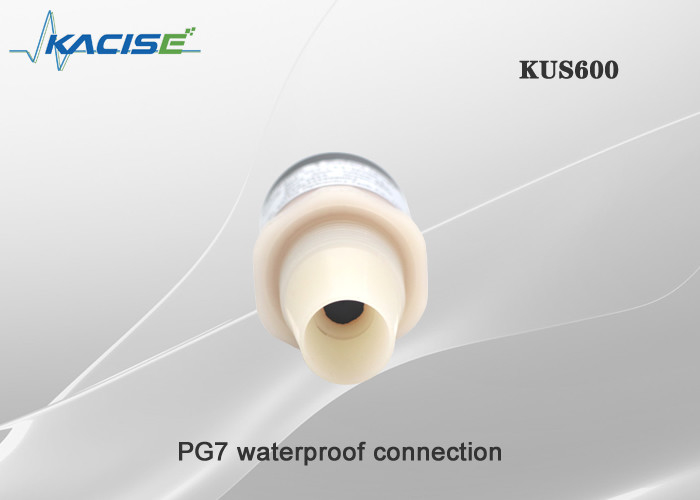

| 전기적 연결 | 5심 케이블(아날로그), 6심 케이블(스위치) | |
| 범위 해상도 | 1mm | |
| 측정 정확도 | 0.5%-1%FS | |
| 온도보상 | 예 | |
| 작동 온도 | -25…70℃(233...358K) | |
| 보관 온도 | -40…85℃(233...358K) | |
| 보호 등급 | IP68 | |
| 케이싱 재질 | PVDF | |
5. 설치 조건
센서가 환경 온도가 0℃ 이하로 떨어지면 보호 조치를 잘 수행해야 합니다.너트를 사용하여 관통 구멍에 센서를 직접 장착하는 경우 하우징 나사산 중간에 고정해야 합니다.
6. 주문 정보
| 쿠스 | 몸 사이즈 | 산출 | 최대 범위 | 설명 | |
| 600 | |||||
| 맞춤형 | 맞춤형 | ||||
| 4-20mA | RS485 MODBUS 프로토콜로 4-20mA 모드 출력 | ||||
| 0-3.3V | 전원 공급 장치 범위는 최소 3.3입니다. | ||||
| 0-5.0V | 전원 공급 장치 범위는 5.0 이상입니다. | ||||
| RS485 | RS485 MODBUS 프로토콜을 통한 절전 모드 | ||||
| XX분 | XX m은 감지할 수 있는 최대 범위이며 기본 길이는 1미터입니다. | ||||
| 쿠스 | 600 | RS485 | 3m | ||
7.PVDF 내식성 데이터 시트
|
