원래 장소:
중국 (본토)
브랜드 이름:
Kacise
인증:
certificate of explosion-proof, CE
모델 번호:
KEF-J1

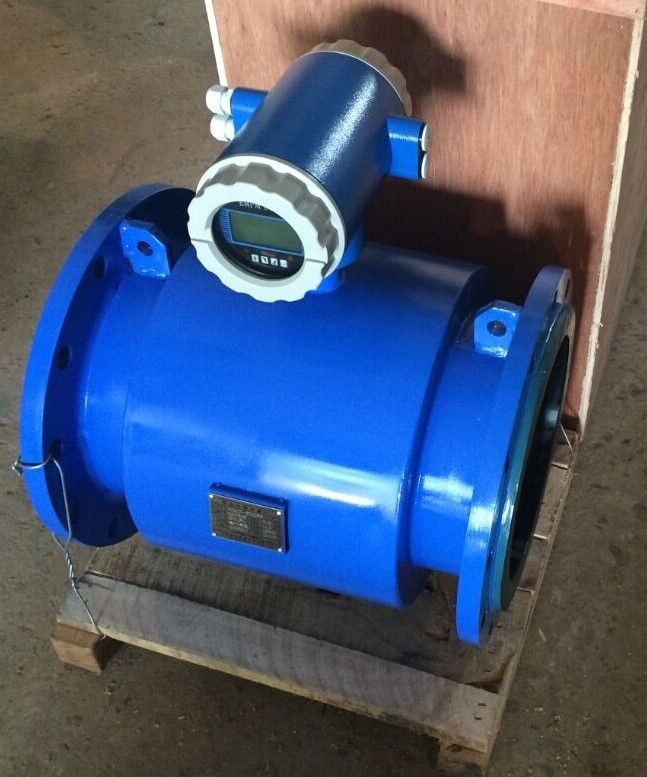

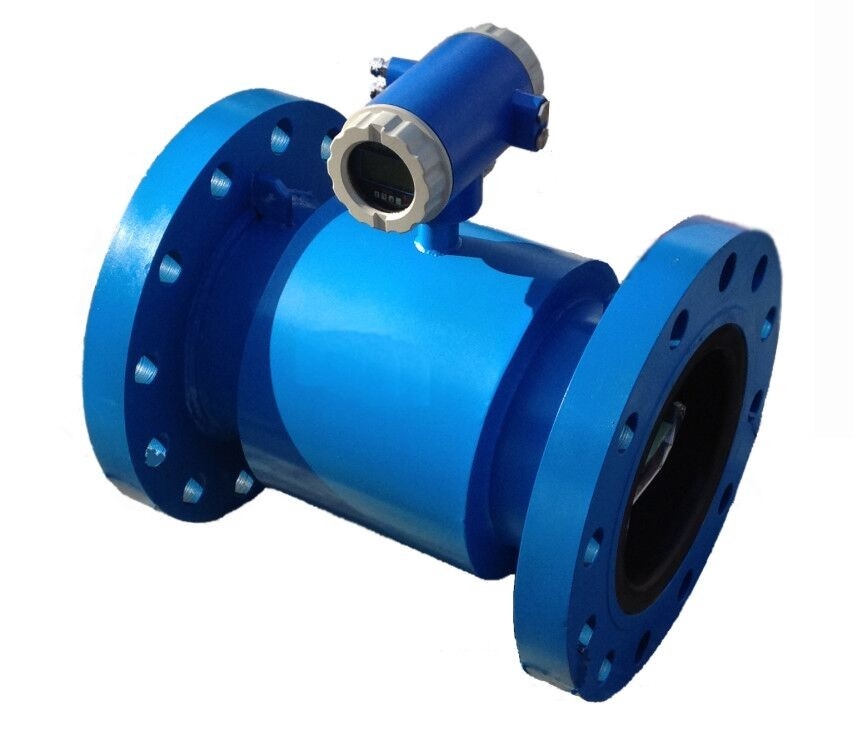

전자기 유량계는 튜브 내 전도성 매체의 흐름을 측정하기 위해 패러데이의 전자기 유도 법칙에 따라 설계된 일종의 유도 장비입니다. 디지털 여기를 실현하기 위해 단일 칩 삽입 기술을 채택하고 CAN 로컬 필드버스를 사용합니다.

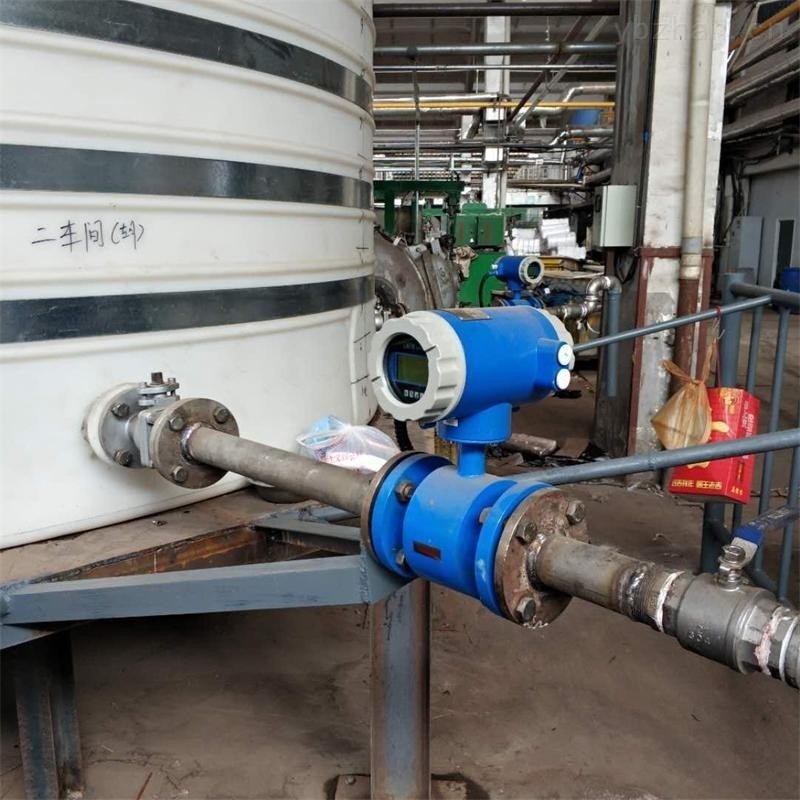

전자기 유량계는 기록, 조정 및 제어에 사용할 수 있는 4-20mA의 로컬 표시 및 출력 전류 신호를 실현할 수 있습니다. 전자기 유량계는 화학 산업, 환경 보호, 야금, 제약, 제지, 물 공급 및 제거 등과 같은 산업 분야에서 널리 사용됩니다.
전자유량계는 일반 전도성 액체의 유량 측정 외에 액체-고체 혼합유체, 고점도 유체 및 염분, 강산, 강알칼리의 유량도 측정할 수 있습니다.
| 측정 원리 | 패러데이의 법칙 |
| 적용 범위 | 전기 전도성 유체 |
| 측정값 | |
| 1차 측정값 | 유속 |
| 2차 측정값 | 체적 흐름 |
| 특징 | 완전 용접된 유지보수가 필요 없는 센서 |
| 완전 보어 흐름 튜브가 있는 플랜지 버전 | |
| 표준 및 더 높은 압력 등급 | |
| 식수용으로 승인된 견고한 라이너를 갖춘 DN15~3000의 넓은 직경 범위 | |
| 산업별 삽입 길이 | |
| 모듈식 구조 | 측정 시스템은 유량 센서와 신호 변환기로 구성됩니다. 컴팩트 버전과 별도 버전으로 제공됩니다. |
| 컴팩트 버전 | 511B 변환기 포함: 110~240Vac 전원 |
| 521B 변환기 포함: 18~36V DC 전원 | |
| W800L/W800W 사용: 배터리 전원 | |
| 원격 버전 |
211B 컨버터가 있는 벽면 장착 버전 (110~240Vac 또는 221B 변환기 18~36V DC |
| W800F 변환기 포함: 배터리 전원 | |
| 측정 범위 | -12...+12m/s /-40...+40ft/s |
| 기준조건 | EN 29104와 유사한 흐름 조건 |
| 매질: 물 | |
| 전기 전도도: ≥300μs/cm | |
| 온도: +10~+30℃/+50~+80°F |
| 입구 설정: ≥5DN | |
| 작동 압력: 1Bar/14.5psig | |
| 유량계 정확도 | 기준: 세율의 0.5% |
| 선택사항: 요율의 0.2% |
| 티이자형MPE아르 자형성격 | |
| 공정 온도 | 경질 고무 라이너: -5~+60℃ |
| 폴리프로필렌 라이너: -5~+90℃ | |
| PTEF 라이너: -5~+120℃ | |
| 주변 온도 | 표준(알루미늄 컨버터 하우징 포함) |
|
-20~+60℃ (자기발열로부터 전기기기 보호) 주변 온도가 55℃ 이상인 경우 |
|
| 보관 온도 | -20~70℃ |
| 사전에스확신하는 | |
| EN 1092-1 | DN2200~3000: PN2.5 |
| DN1200~2000: PN6 | |
| DN200~1000: PN10 | |
| DN65~150: PN16 | |
| DN10~50: PN40 | |
| 요청 시 기타 압력 | |
| ISO 삽입 길이 | DN15~600의 경우 선택 사항 |
| ASME B16.5 | 1~24인치: 150파운드 RF |
| 요청 시 기타 압력 | |
| JIS | DN10~1000/ 2~40": 10K |
| 요청 시 기타 압력 | |
| 압력 강하 | 무시할 만한 |
| 독감나디 | |
| 신체상태 | 전도성 액체 |
| 전기 전도성 | ≥5μs/cm |
| 허용 가스 함량(체적) | 5% 이하 |
| 허용되는 고형분 함량 | 70% 이하 |
| 설치 | 유량 센서가 항상 가득 차도록 주의하십시오. |
| 자세한 내용은 "설치 시 주의 사항" 장을 참조하십시오. | |
| 흐름 방향 | 정방향 및 역방향 |
| 유량 센서의 화살표는 양의 흐름 방향을 나타냅니다. | |
| 입구 실행 | ≥5DN |
| 아울렛 런 | ≥2DN |
| 플랜지 | |
| EN1092-1 | PN6~40의 DN25~3000 |
| ASME | 150파운드 RF에서 1~120인치 |
| JIS | 10~20k에서 25~1000 |
| 개스킷 표면 설계 | RF |
| 요청 시 다른 크기 또는 압력 등급 제공 | |
| 모델 접미사 코드 | 설명 | ||||||||||
| GXEFM3000 | -1200 | -컴 | -4mA | -수사슴 | -DC | -Pt | -테프론1 | -GR | -D1400 | -Exd IIC T6GB | |
| 지름 | -XXXX | 4개의 디지털: 예: 0010: 10mm: 0015:15mm 0100: 100mm 1000: 1000mm | |||||||||
| 송신기 | -컴 | 콤팩트형 | |||||||||
| -렘 | 리모트형 | ||||||||||
| -박쥐 | 배터리 전원 공급 유형 | ||||||||||
| -찬성 | 공정 제어 유형 | ||||||||||
| 신호 출력 | -N | 출력 없음 | |||||||||
| -4mA | 4-20mA | ||||||||||
| -풀 | 1~5KHz 펄스 | ||||||||||
| -4풀 | 4~20mA / 1~5KHz | ||||||||||
| 의사소통 | -N | 통신 없음 | |||||||||
| -수사슴 | 수사슴 | ||||||||||
| -모드 | MODBUS-RTU | ||||||||||
| -찬성 | 프로피버스 | ||||||||||
| -GPRS | GPRS 넷 | ||||||||||
| -CDMA | CDMA 넷 | ||||||||||
| -WHRT | 무선 하트 | ||||||||||
| -다른 | 특별 주문 | ||||||||||
| 전원공급장치 | -AC | 85V~250Vac@46~63Hz 공칭 20W |
|||||||||
| -DC | 20~36VDC 공칭 20W | ||||||||||
| -박쥐 | 배터리 전원 공급 장치 | ||||||||||
| -박쥐+ | 배터리 +12Vdc 이중 전원 공급 장치 | ||||||||||
| 다른 | 특별 요청 | ||||||||||
| 전극 재료 | -316L | 스테인레스 스틸 316L | |||||||||
| -HasB | 하스텔로이 B | ||||||||||
| -HasC | 하스텔로이 C276 | ||||||||||
| -Pt | 백금 | ||||||||||
| -고마워 | 탄탈 | ||||||||||
| -티 | 티탄 | ||||||||||
| -화장실 | 볼프람 카바이드 | ||||||||||
| 라이너 소재 | -루브1 | 네오프렌(-20-60℃) | |||||||||
| -루브2 | 네오프렌(-20-90℃) | ||||||||||
| -테프1 | 폴리테트라플루오로에틸렌(-30-120℃) | ||||||||||
| -테프2 | 폴리테트라플루오로에틸렌(-20-160℃) | ||||||||||
| -피 | 폴리우레탄 | ||||||||||
| -FVMQ | FVMQ | ||||||||||
| -PFA | DFA | ||||||||||
| -ETFE | 에틸렌테트라플루오로에틸렌 | ||||||||||
| 접지 링 | -N | 접지 링 없음 | |||||||||
| -GR | 접지 링 | ||||||||||
| -GE | 접지 전극 | ||||||||||
| 젖은 부분 연결 속성 | -DXX | DXX: D06, D10, D16, D25,D40 D06: DIN PN6: D10: DIN PIN10D16: DIN PN16; D25: DIN PN25 D40: DIN PN40 등 |
|||||||||
| -도끼 | AX: A1, A3, A6 A1: ANSI 150#; A3: ANSI 300# A6: ANSI 600# | ||||||||||
| -JX | JX: J1, J2, J3 J1: JIS10K; J2: JIS 20K; J3: JIS 30K |
||||||||||
| -WF | 웨이퍼 연결(DN2.5, DN6 유량계에 사용 가능) 본체 재질: 스테인레스 스틸 | ||||||||||
| -TR | 위생용 Tri-Clamp (본체 재질 : 스테인레스 스틸) | ||||||||||
| 방폭등급 | -Exd IIC T6GB | Exd IIC T6GB | |||||||||
| -N | 필요하지 않다 | ||||||||||
