원래 장소:
중국
브랜드 이름:
Kacise
인증:
CE
모델 번호:
KUM2500C
KUM2500C 초음파 연료 탱크 레벨 센서 0.1mm 측정 해상도
1생산 개요
2특징
3제품 소개
3.1실제 제품의 그림은 다음 그림에서 나타납니다.

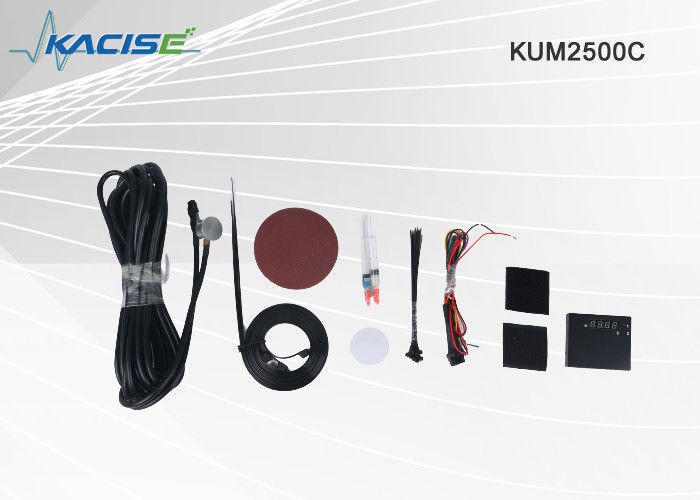

3.2제품 구성 목록
표준 구성 목록:
| 번호 | 이름 | 양 | 단위 | 언급 |
| 1 |
초음파 파동 오일 레벨 센서 주체 초음파 |
1 | 세트 | |
| 2 | 초음파 탐사 | 1 | 조각 | 전체 길이는 연장선과 함께 9M입니다. |
| 3 | 사용자 인터페이스 와이어 | 1 | 조각 | 전력선과 데이터 인터페이스 라인을 포함하여 |
| 4 | 보조 설치 패키지 | 1 | 패키지 | 초음파 접착제 (1개의 작은 상자) /1.2미터의 튜브 클램프 (3개) /15cm 리본 (15개) / 샌드 페이퍼 (2개) |
선택적인 구성 목록:
| 번호 | 이름 | 단위 | 언급 |
| 1 | 특정 접착제 | 병 |
|
3.3기술 매개 변수
| 작동 전압 | 9~36VDC |
| 최대 전력 소비량 | 0.8W/12VDC |
| 작업 온도 | -40°C~+85°C (산업 수준) |
| 작업 습도 | 5%~90% |
| 측정 범위 | 용기의 재료와 두께에 따라 결정됩니다. 5mm 두께의 철판의 경우 측정 범위는 5 ~ 200cm입니다. |
| 압력 베어링 범위 | ≤0.8kg 또는 0.8MPa |
| 액체 측정 정확도 | ± 1% |
| 장비 인터페이스 | 아날로그 전압/전류, RS232 및 RS485 데이터 포트의 출력 포트를 제공한다. |
| 통신 포트 매개 변수 |
기본 바드 비율은 9600입니다. 체크 비트, 8자리 데이터 비트, 1자리 스톱 비트, 유체 제어 없이센서에서 실시간으로 측정 된 액체 레벨 값은 평형 처리 후 10 초마다 주어집니다.. 참고: 데이터 전송의 baud 속도와 간격은 사용자 정의 할 수 있습니다. |
3.4 제품 특성
1높은 정확성: 기름 수준 센서의 기름 수준 높이 측정의 해상도 비율은 0.1mm이며 측정 정확도는 ± 0.5%입니다.높은 온도와 높은 추운 외부 환경에서 높은 측정 정확도가 보장 될 수 있습니다..
2. 좋은 장기 안정성: 기름 수준 센서는 초음파 파도 측정 방법을 채택하고 비접촉 측정을 수행합니다. 그것은 부동소수형, 압력형, magnetic sliding system measurement methods that adopt direct contact measurement methods at present generally so as to avoid corrosion and pollution of oil level sensor by fuel oil and maintain long-term stability.

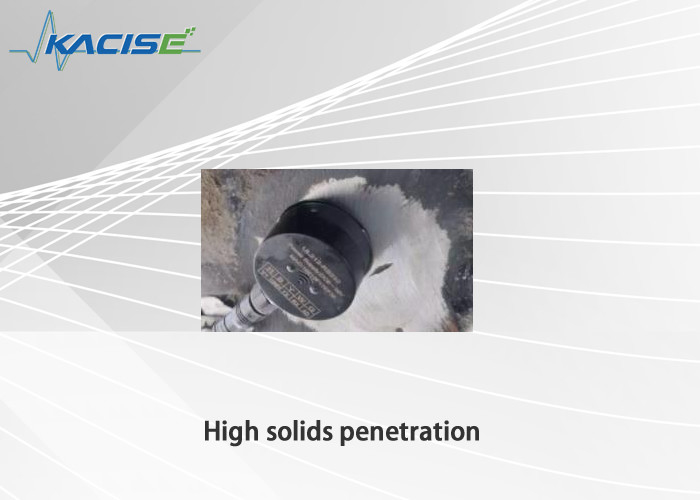

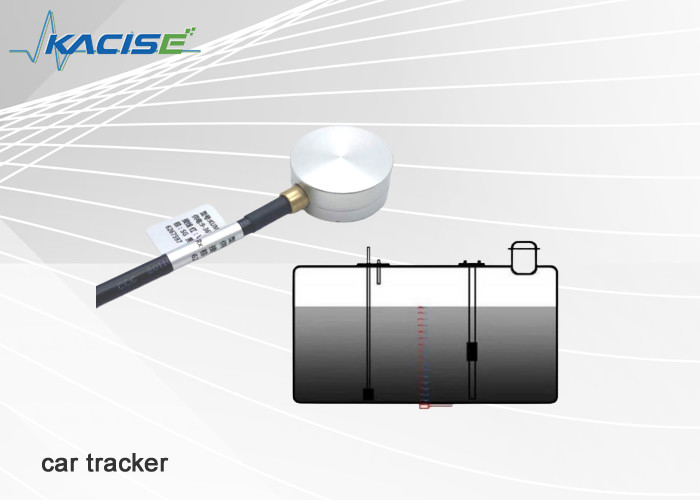

3. 쉽게 설치 및 유지: 그것은 단지 외부 연료 탱크의 하단에 센서 탐사기를 설치할 필요가 있습니다. 연료 탱크의 기존 측정 시스템을 변경할 필요가 없습니다.구멍을 뚫고 연료 탱크를 변경할 필요가 없습니다. 동시에, 그것은 차량의 옛 오일 미터의 정상적인 운영을 보장 할 수 있습니다.
4환경 소음, 적은 에너지 소비. 접촉 없는 측정은 연료 탱크에 구멍을 뚫거나 수정 할 필요가 없습니다. 더럽고 오염이 연료유에 들어가지 않습니다.
5강한 신뢰성: 여전히 적대적인 환경에서 정상적으로 작동; 반 습도, 항 산성, 염증 retardant, 반 간섭 및 지능.

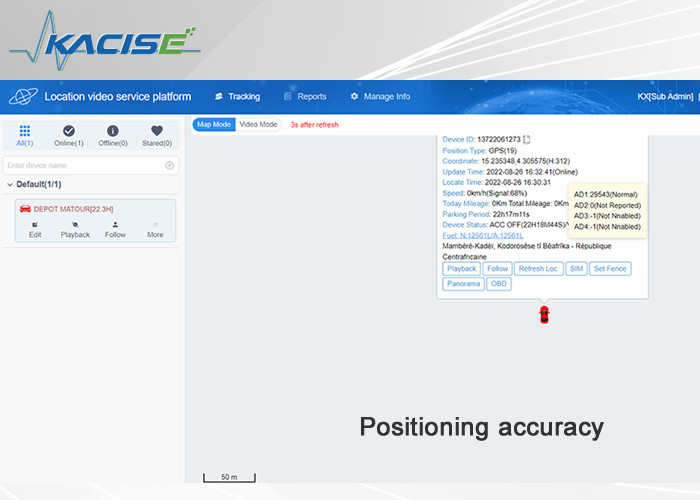

제품은 보조 디스플레이 화면을 사용하여 독립적으로 사용할 수 있습니다. 또한 데이터 통계를 위해 GPS 장비를 통해 데이터를 백스테이지로 전송하여 GPS 장비와 함께 사용할 수 있습니다.진술 분석 및 질의.
2.5적용 범위
초음파 오일 레벨 센서는 모든 유형의 차량 (물류 차량, 택시, 버스 및 승용차 등) 에 연료 충전을 기록하도록 조정됩니다.연료 도난 발생을 방지하기 위해 디지털화 된 차량의 기름 소비, 자원 낭비를 피하고 관리 효율성과 교통 안전을 향상시키고 운영 관리 수준을 향상시킵니다.
4- 전선
1. 확장 라인을 객실에 배치합니다. 배선 배선 때 차량의 가로 빔을 따라해야합니다. 그것은 원래의 자기 배하 하퍼, 머리 수리 영향을 미치지 않아야합니다.등과 다른 원래 기능.
2연장 선은 모터에서 발생하는 전자기 간섭을 피하기 위해 차량의 모터에서 떨어져 있어야합니다.
3탐사 선의 터미널과 연장 선은 떨어지는 것을 방지하기 위해 적절하게 뭉쳐 있어야합니다.
4연장 선은 차량의 난방 부분에서 최소 20cm 거리에 있어야합니다. 고정 리본은 연장 선을 50cm마다 고정하는 데 사용됩니다.차량의 설치 위치에서 선을 합리적으로 배치하십시오..
5차량을 연결하고 플랫폼 데이터를 확인
1전원 공급 장치와 연결을 끊고 GPS에 가까운 위치에 주체를 고정 (물 누출이 발생하지 않을) 하 고 올바르게 고정;
2사용자 인터페이스 라인의 빨간색과 검은색 전선은 차량의 공용 전력 공급 장치에 연결되며 빨간색 전선이 긍정적 인 역할을 연결하고 검은색 전선이 부정적인 극을 연결합니다.
GPS의 수집 오일 소비 인터페이스에 따라 인터페이스 모드를 선택합니다.
A. 아날로그 양: 녹색 선은 GPS 수집 아날로그 포트와 연결되어 있습니다. 검은 선은 GPS 수집 아날로그 지상과 연결되어 있습니다.
B. RS232 통신: 노란색 전선 (TX) 은 GPS RX와 연결되어 있으며 파란색 전선 (RX) 은 GPS TX와 연결되어 있습니다. 검은색 전선 (GND) 은 GPS 지상과 연결되어 있습니다.
C. RS485 통신: 갈색 선 (B) 은 GPS의 B와 연결되어 있습니다. 보라색 선 (A) 은 GPS의 A와 연결되어 있으며 흰색 선은 GPS 지상과 연결되어 있습니다.
3. 전원을 켜고 플랫폼이 오일 소비 데이터를 제공하는지 확인하십시오.
