원래 장소:
중국 (본토)
브랜드 이름:
KACISE
인증:
certificate of explosion-proof, CE
모델 번호:
KUS600

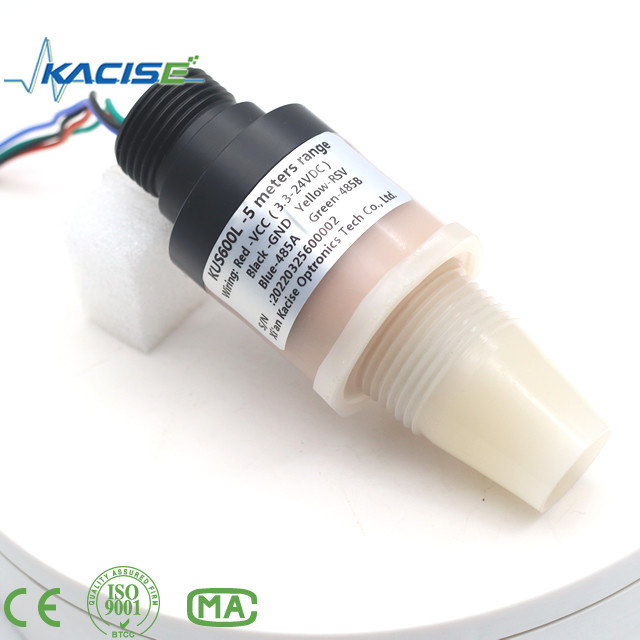

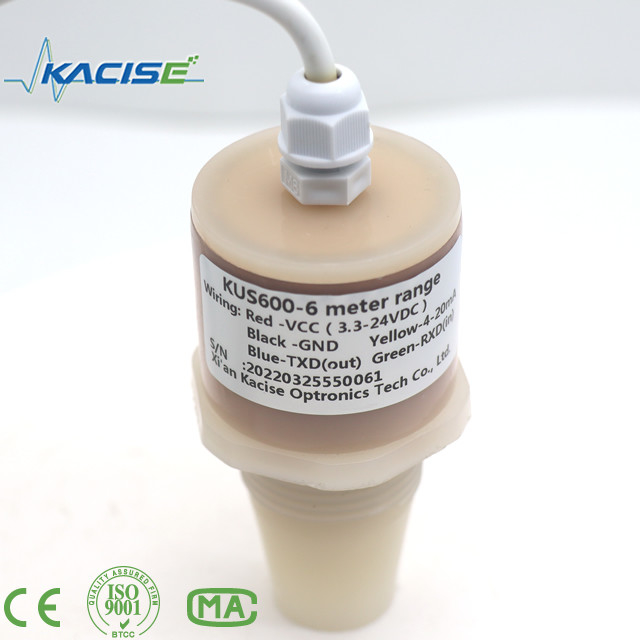

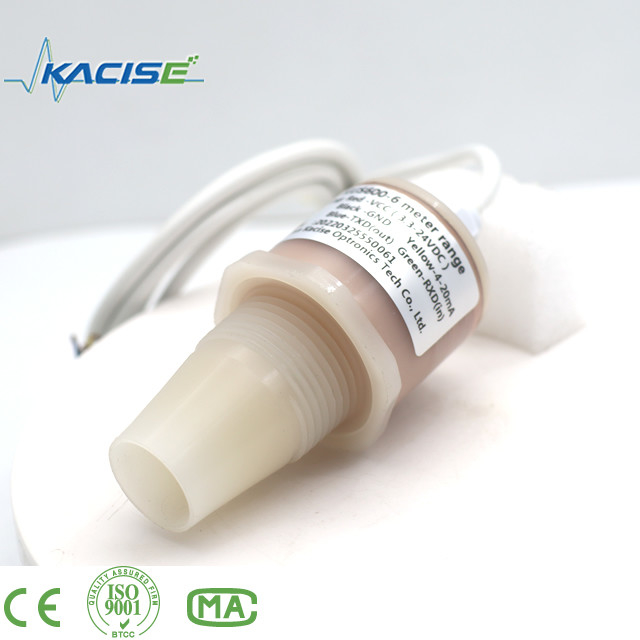

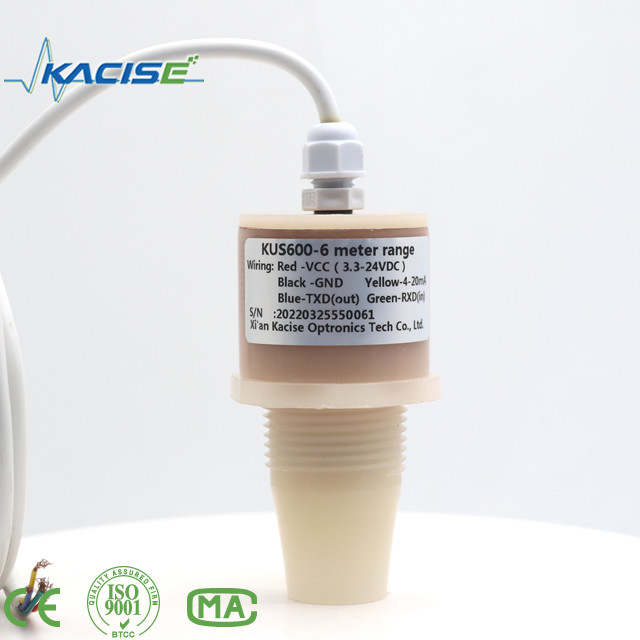

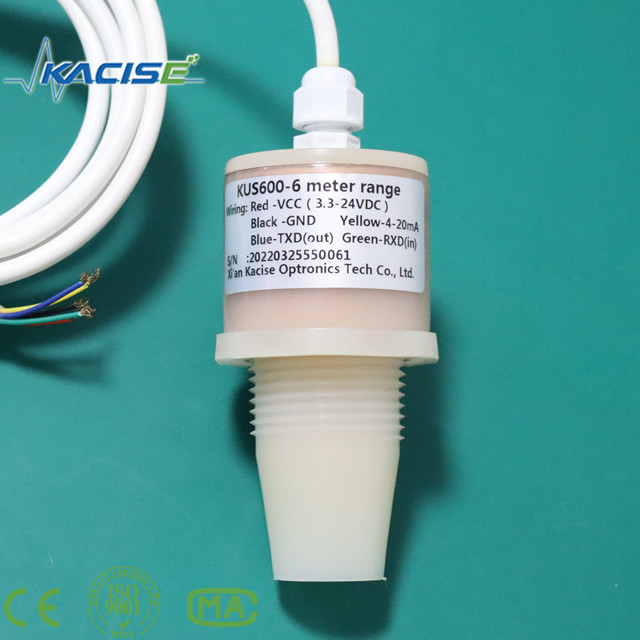

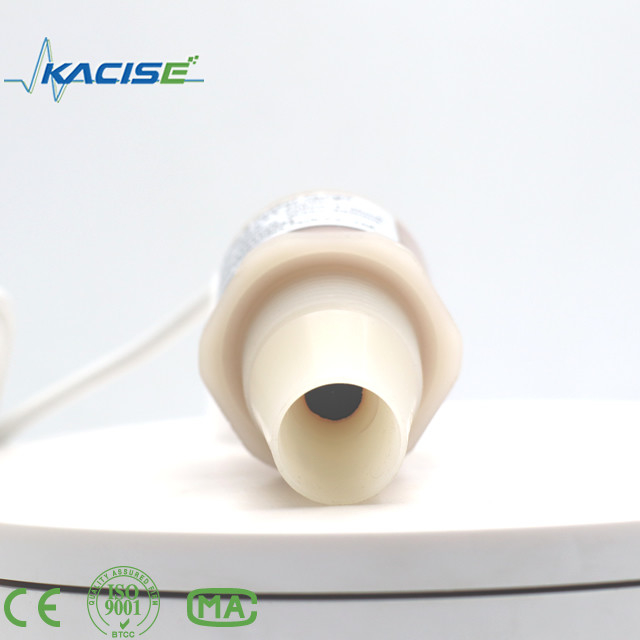

PVDF/PTFE 소재로 만든 KUS600 초음파 센서는 거리와 액체 수준의 측정에 사용됩니다.
속성 | 가치 |
---|---|
측정 거리는 | 0.6m-5m |
맹점 | 0... 600mm |
전원 공급 | 3.3V-24V |
전력 소비 | 잠자는 상태: <0.3mA 파동 상태: <20mA (파동 시간 <1ms) 검출 상태: <5mA |
보호 수준 | IP68 |
껍질 재료 | PVC/PVDF/PTFE |
범위 정확성 | ≤ 1% F.S. |
해상도 범위 | 00.1mm |
작동 전류 | ≤ 45mA |
출력 모델 | 0-10V, 0-3V, 0-5V /4-20mA/NPN/PNP/RS485 |
실내 온도 | -40...85°C (233...358K) |
전기 연결 | 5코어 케이블 (애날로그 출력), 6코어 케이블 (스위치 출력) |
다이어그램의 단위는 mm입니다.
케이블 색상 | 핀 | 설명 | 참고: |
---|---|---|---|
빨간색 | 1 | 전원 공급 | |
검은색 | 2 | GND | |
노란색 | 3 | 아날로그 출력 | 600B는 4-20mA, 0-3.3V 0-5V 아날로그 출력이 사용되면 모드 1 또는 0에서 작동 할 수 없습니다. |
파란색 | 4 | RS485A+ | ttl 출력 신호에 대한 TTL-TXD |
녹색 | 5 | RS485B | ttl 출력 신호를 위한 TTL-RXD |
케이블 색상 | 핀 | 설명 | 참고: |
---|---|---|---|
빨간색 | 1 | 전원 공급 | |
검은색 | 2 | GND | |
노란색 | 3 | 스위치 출력 | 부하 전류 1A@60V |
흰색 | 4 | 스위치 출력 | |
갈색 | 5 | RS485A+ | ttl 출력 신호에 대한 TTL-TXD |
녹색 | 6 | RS485B | ttl 출력 신호를 위한 TTL-RXD |
감지 범위 | 6005000mm@3.3V 전원 공급. 측정 거리는 24V 전원 공급의 경우 6 미터까지 도달 할 수 있습니다. |
조정 범위 | 3005000mm |
사용할 수 없는 부지 | 0...600mm |
응답 지연 | 약 10ms |
소재 | PVDF |
작동 전압 UB | 3.3...24V DC, 파동 10%SS |
무부하 공급 전류 I0 | 활성 기간 ≤ 20mA 및 수면 시간 동안 ≤ 0.3mA |
