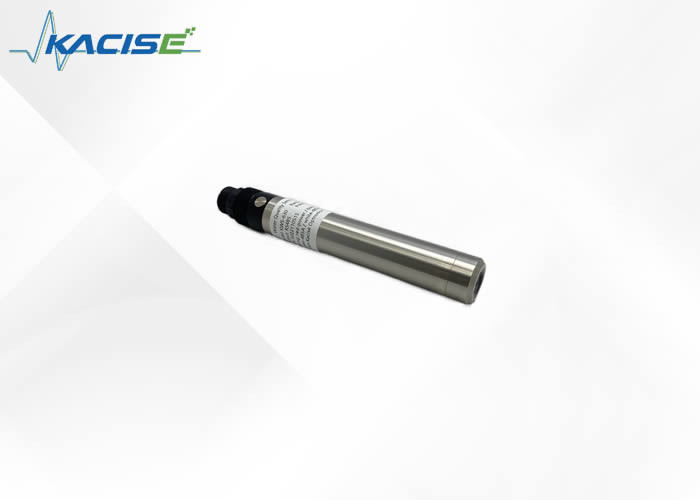

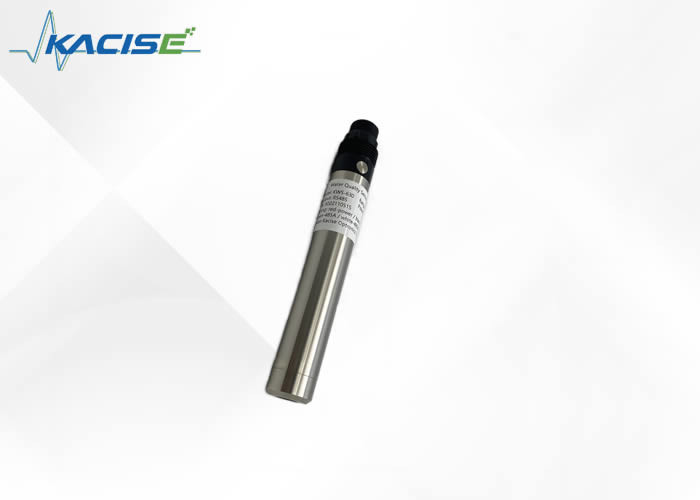

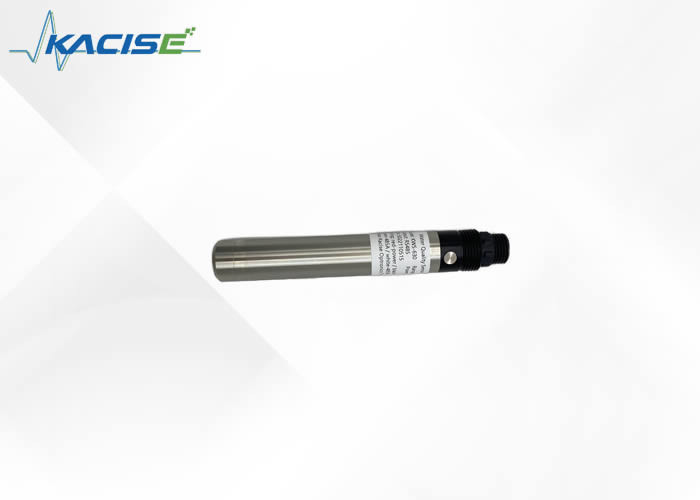

RS485 인터페이스 용해된 산소 센서 반 간섭 KFDO601

KFDO601 온라인 형광 용해 된 산소 전해질이 필요하지 않으며 양극화되지 않습니다 산소 소비가 없습니다

1용해된 산소의 극경 및 형광 측정 사이의 차이

1: 형광 방법 용해 된 산소 측정 도구는 형광 소화 원칙에 기반합니다.센서의 앞쪽에 있는 형광 물질은 폴리에스테르 필름의 특별한 플래티넘 포피린 복합 물질로 가스 분자가 통과 할 수 있습니다.표면은 햇빛과 다른 형광 물질이 물에 끼어들지 않도록 검은색 빛 차단 물질로 코팅됩니다.

파란색 빛 은 형광 물질 을 비추고, 그 물질 이 흥분 하고 빨간 빛 을 방출 하게 한다. 산소 분자 들 이 에너지 를 빼앗을 수 있기 때문 에 (소화 효과),흥분된 적색 빛의 시간과 강도는 산소 분자의 농도에 반비례합니다.흥분 적색 빛과 참조 빛 사이의 단계 차이를 측정하고 내부 캘리브레이션 값과 비교하여 산소 분자의 농도를 계산 할 수 있습니다..선형화 및 온도 보상 후 최종 값이 출력됩니다.

2: 폴라로그래픽 센서는 은 아노드와 금 카토드로 구성되어 있으며, 아래쪽에는 반지가 있습니다. 센서 위에 얇은 반투수 필름이 펼쳐져 있습니다.가스가 들어가도록 허용하면서 외부에서 전극을 고립 할 수 있습니다.센서의 바닥은 작동 중 습기를 향상시키기 위해 소량의 표면 활성제 전해질로 채워집니다.

양극 센서의 전극에 양극화 전압이 적용되면 산소가 막에 침투하여 카토드에서 반응하여 전류를 생성합니다.

2특징

• 전해질이 필요없고 양극화되지 않습니다.
• 산소 소모가 없고, 유동량에도 영향을 받지 않습니다.
• 내장 온도 센서, 자동 온도 보상
• 황화수소와 같은 화학물질의 간섭으로부터 자유
• 작은 이동, 빠른 반응, 더 정확한 측정.
• 긴 서비스 사이클, 낮은 사용 비용
• 플루오레센트 뚜?? 을 간단히 교체합니다.
• Rs-485 인터페이스, Modbus/RTU 프로토콜
• 낮은 전력 소비, 반 간섭.

3기술 사양

4.차원 그림

참고:센서 커넥터는 M16-5 코어 방수 커넥터 남성

5.설치 및E전기C넥션

5.1난설치

센서는 액체 수준 아래 고정적으로 설치되어야 합니다. 설치 및 사용은 형광 필름 헤드의 표면에 충돌하거나 긁히는 것을 피해야 합니다.형광 필름 헤드 부분은 바닥 퇴적물에 붙어 있지 않아야 합니다.사용 시 고무 덮개를 제거하십시오.

5.2E전기 연결

• 빨간 선 전력 전선 (12~24V)
• 검은 철-지질 철 (GND)
• 블루 라인 485A
• 하얀 라인 485B

전원을 켜기 전에 배선 오류로 인한 불필요한 손실을 피하기 위해 배선 순서를 주의 깊게 확인하십시오.

배선 사용 지침: 케이블이 물에 잠겨 있거나 (바다수 포함) 오랫동안 공기 노출되어 있는 것을 고려하면 모든 배선 위치가 방수되어야 합니다.그리고 케이블은 특정 부식 저항을 가져야 합니다..

6.유지보수

6.1유지보수S스케줄 및M윤리학

6.1.1유지보수S스케줄

전기 화학 원리의 용해된 산소 탐사 기술과 다른,형광 용해 된 산소 탐사선은 산소를 소비하지 않으며 자주 청소 할 필요가 없습니다. (고박한 액체에서 사용하는 경우를 제외하고).

참고: 위의 표의 유지보수 빈도는 권장될 뿐이고, 유지보수 직원은 실제 사용에 따라 센서를 청소해야 합니다.플루오레센트 캡을 1년에 한 번 교체하는 것이 좋습니다..

6.1.2유지보수M에토드

a) 센서 외부 표면: 수도꼭지 물로 센서의 외부 표면을 청소, 아직 잔해 잔류가 있다면, 습한 부드러운 천으로 지워, 일부 고집한 더럽기,청소를 위해 수도꼭지 물에 가전 세탁액을 넣을 수 있습니다..

b) 형광 필름 머리의 표면: 형광 필름 머리의 표면에 더럽다면 깨끗한 물로 씻거나 부드러운 천으로 부드럽게 지워주세요.측정 영역에 스크래치를 일으키고 측정 정확성에 영향을 미치지 않도록 청소의 강도에주의를 기울이십시오..

c) 형광 필름 머리의 내부: 일반적으로 청소 할 필요가 없습니다. 물 증기 또는 먼지가 형광 필름 머리에 들어가면 청소 단계는 다음과 같습니다.

• 형광 필름 머리를 스크롤;
• 형광 필름 머리의 안쪽 표면과 센서의 광학 창을 씻으십시오.
• 기름진 먼지에는 가정용 청소 용액을 사용할 수 있습니다.
• 깨끗한 플라넬가 없는 천으로 물을 부드럽게 말려서 말리게 한다.
• 플루오레센스 필름 헤드를 다시 설치합니다.

d) 센서의 케이블을 검사하십시오: 케이블의 피부와 뿌리에 손상이 없어야합니다.케이블은 긴장되지 않아야 합니다., 그렇지 않으면 케이블의 내부 가이드가 쉽게 부서지고 센서가 정상적으로 작동 할 수 없습니다.

e) 센서의 껍질이 부식 또는 다른 원인으로 손상되었는지 확인하십시오.

(f) 형광 필름 헤드의 매일 보관: 사용하지 않을 때, 형광 필름 헤드의 측정 영역의 표면을 젖게 유지하기 위해 젖은 스펀지로 고무 보호 덮개를 덮어야합니다.센서 형광 필름 헤드의 측정 부위의 표면이 만성적으로 건조한 경우, 측정 오류 또는 데이터 불안정성이 발생할 수 있으며, 사용 전에 48시간 동안 물에 담아야 합니다.

6.2 F부지런히Q질문

6.3 정렬S보장

a) 제로 캘리브레이션

5g의 나트륨황화물을 균형에 무게를 두고, 250mL의 측정 실린더에 95mL의 물을 더하고, 물을 잔에 쏟아 넣고, 무게를 져낸 나트륨황화물을 더합니다.유리 막대기로 섞는 것, 5%의 나트륨 황화소의 용액을 용해하고, 용액에 센서를 넣고, 세 분 수학적 안정성이 안정된 후에 제로 포인트 캘리브레이션을 수행합니다.지침의 부록 참조

b) 기울기 정렬

센서 프로브는 공기로 포화 된 물에 배치되고 3 분 동안 수치 안정 상태에서 기울기를 캘리브레이합니다. 지침은 부록을 참조합니다.

(c) 공기 포화 물의 준비: 물 표면에 포러스 플라스틱 장을 떠내리기 위해 일정한 온도 물 욕조에 2% 3 부량의 신선한 증류 물을 첨가합니다 (아래 그림 참조).동시에, 버블러 (공기 펌프) 는 1 시간 이상 지속적으로 물을 공기 시키기 위해 사용되며, 공기 공급을 중단하고 약 20 분 후에 공기가 포화 된 물을 얻습니다.센서를 물에 넣고 수치 값이 안정된 후에 기울기를 캘리브레이트.

참고: 선택적으로, 기울기 정정도 물과 포화된 공기 안에서 수행될 수 있다.센서를 작은 양의 물과 캘리브레이션 병에 넣어 (연구는 물 표면보다 높습니다 2-3mm) 센서 필름 캡 습한 유지하지만 물 방울이 없도록, 3분 동안 수치 안정성을 유지한 후 캘리브레이션 기울기가 캘리브레이션됩니다.

6.4 P마취A의향

• 반등 모자 내부 표면에 햇빛 노출을 피하십시오.
• 손으로 형광 필름을 만지지 마세요.
• 플루오레센스 필름의 표면을 측정하고 캘리브레이팅하여 거품이 부착되지 않도록 한다.
• 사용 중인 형광 필름에 직접 기계적 스트레스 (압, 스크래치 등) 를 가하는 것을 피하십시오.
