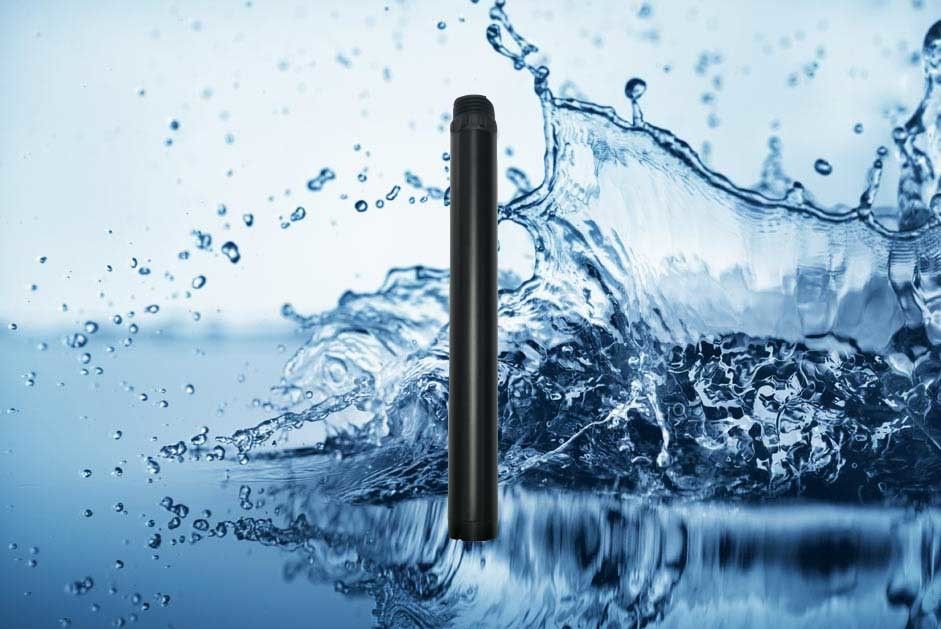

간섭 방지 및 0 ~ 100 NTU 범위의 산란 방법 온라인 탁도 센서

KTU310 통합 온라인 탁도계는 산란광 탁도계의 원리에 따라 설계 및 제작되었습니다. 빛의 광선이 물 샘플에 들어가면 빛은 물 샘플의 탁도 물질에 의해 산란됩니다. 물 시료의 탁도는 입사광의 수직 방향으로 산란광의 세기를 측정하고 이를 내부 교정 값과 비교하여 계산할 수 있으며 선형화 후 최종 값이 출력됩니다.

• 90° 각도 산란 원리, 온도 센서 내장
• RS-485, Modbus/RTU 프로토콜 지원
• 섬유 구조, 외부 빛의 강력한 간섭 방지 능력
• 적외선 LED 광원, 높은 안정성
• IP68, 쉴드, 수심, 20미터
• 편리하고 빠르며 안정적이고 유지 관리가 쉽습니다.

설치 거리: 측벽 위 5cm, 바닥 위 10cm.

케이블은 라인 순서로 정의된 4코어 연선 차폐선입니다.
빨간색 선 - 전원 코드(12V-24VDC)
블랙 라인(GND)
블루 라인 -- 485a
흰색 선 - 485b
전기를 공급하기 전에 배선 순서를 주의 깊게 확인하여 배선 오류로 인한 불필요한 손실을 방지해야 합니다.
배선 지침: 케이블을 장기간 물(해수 포함)에 담그거나 공기에 노출시키는 것을 고려하십시오. 모든 배선은 방수 처리가 필요하며 고객 케이블에는 특정 부식 방지 능력이 있어야 합니다.

6.1.1 유지보수 일정
정확한 판독값을 유지하려면 창문의 청결도를 측정하는 것이 중요합니다.

6.1.2 유지관리 방법
센서 외부 ​​표면: 수돗물로 센서 외부 ​​표면을 청소합니다. 잔여물이 남아 있는 경우 젖은 부드러운 천으로 닦아냅니다. 잘 지워지지 않는 먼지의 경우 수돗물에 가정용 세척액을 추가하여 청소할 수 있습니다.
센서의 와이어를 확인하십시오. 정상적으로 작동할 때 와이어가 팽팽해져서는 안 됩니다. 그렇지 않으면 와이어 내부의 와이어가 끊어지기 쉽고 센서가 정상적으로 작동하지 않게 됩니다.
센서의 측정창이 더러운지, 청소솔이 정상적인지 확인하세요.
6.1.3 주의사항
프로브에는 민감한 광학 및 전자 부품이 포함되어 있습니다. 프로브가 중장비에 부딪히지 않도록 하세요. 프로브 내부에는 사용자 유지 관리가 필요한 부품이 없습니다.

영점 교정: 큰 비커를 사용하여 탁도가 없는 액체를 적당량 취하고 센서를 용액에 수직으로 놓습니다. 센서 전면은 비커 바닥에서 최소 10cm 떨어져 있어야 합니다. 영점 교정은 수치 안정화 3~5분 후에 실시해야 합니다. 지침 참조 부록.
기울기 교정: 센서 탐침을 표준용액에 넣고, 센서 앞부분이 비커 바닥에서 최소 10cm 이상 떨어져 있도록 하며, 3~5분간 수치 안정화 후에 기울기 교정을 실시합니다. 지침 참조 부록.

품질 검사 부서는 첨단의 완벽한 테스트 장비와 수단을 갖춘 표준화된 검사 절차를 갖추고 있으며 검사 규칙을 엄격히 준수하여 72시간 제품 노화 실험, 안정성 실험을 수행하여 부적격 제품 공장을 허용하지 않습니다.
수취인은 부적합율 2%로 제품을 로트 반품하며, 모든 비용은 공급업체가 부담합니다. 고려사항의 표준은 공급업체가 제공한 제품 설명을 참조합니다.
배송 수량과 속도를 보장합니다.

• 센서 1개
• 취급설명서 1부
• 인증서 1

당사는 판매일로부터 1년간 A/S를 제공하지만, 부적절한 사용으로 인한 손상은 포함하지 않습니다. 수리 또는 조정이 필요한 경우 자비로 반납해 주시면 당사에서 기기의 파손을 무료로 수리해 드립니다.
