KBU601 수질 모니터링 보이 정밀 센서 저전력 설계 모니터링 및 조기 경고 데이터 분석: 자동

1.용어 및 정의

수질 모니터링 보이 시스템 통합 모니터링 및 데이터 획득, 데이터 처리, 무선 데이터 원격 전송, 휴대 전화 APP,PC 플랫폼 컴퓨터 시스템 및 다른 기능, 물 품질 모니터링 보이 시스템 중 하나에 앵커와 통합.

2.적용 가능한 장면

1강, 호수 및 다른 표면 수질의 환경 모니터링

2- 수자원 수질 모니터링

3목적

고객 구성, 외관 및 기능에 대한 간략한 설명 KBU601 물 품질 모니터링 불 시스템, 그리고 국내 부분 사건에서 인용.

4.제품D기록

회사는 KBU601 다중 매개 변수 수질 모니터링 봉우리를 도입, KBU601는 녹은 산소를 포함하여 수질 매개 변수,pH, ORP, 전도성 및 흐름을 DT-200 호스트 컴퓨터 RS-485 (Modbus / RTU 프로토콜) 버스 획득 및 측정 데이터 처리,그리고 무선 모듈에 의해 원격 서버로 전송, 사용자는 실시간 모니터링 데이터를 얻을 수 있습니다.

물질 모니터링 도구와 화학 분석 센서는 다양한 물, 현대 데이터 수집 및 처리와 결합데이터 통신 기술환경 물 품질 모니터링의 자동화를 달성하기 위해, 온라인 모니터링의 네트워크 효과적인 기술적 수단.

5특징

1정밀 센서

2. 짧은 회로 또는 외부 간섭 전력을 효과적으로 방지하기 위해 낮은 전력 설계

손상된 상태에서 시스템 충돌을 일으킵니다.

3환경의 모니터링: 지역 조건, 물 샘플 및 실시간 표현을 보장하기 위해 물의 깊이의 지정된 품질 요구 사항의 직접 검출.

4설치: 설치에 직접, 고정 매킹. 부지없이 설치 된 부이 시스템, 부지 비용을 줄여; 모든 제거 가능한 프로브 설치에 사용되는 모든 도구,지속적인 유지보수 및 수리 비용을 줄이는 것.

5. 모니터링 데이터: 정밀 센서는 실시간으로 녹은 산소, 흐름을, pH, 전도성, 온도 등을 모니터링 할 수 있습니다. 모니터링 매개 변수는 추가 할 수 있습니다.다음 매개 변수를 확장할 수 있습니다.

6데이터 전송: 매우 짧은 시간 내에 데이터 수질 모니터링 기술,GPRS에 의해 수집된 모니터링 포인트 (선택 NB-IOT) 데이터의 신속성과 유효성을 보장하기 위해 고객에게 업로드전통적인 수동 샘플링 모니터링과 비교하여, 모니터링은 번거로운 절차를 단순화 할뿐만 아니라 시간을 절약합니다.

7감시 및 조기 경고: P 시스템 CA 터미널 또는 휴대 전화 PP 클라이언트를 통해, 사용자는 보안 매개 변수 모니터링 범위를 설정할 수 있습니다,일단 센서가 물 품질 매개 변수의 안전한 범위 어딘가보다 앞쪽 끝을 감지, 시스템은 사용자에게 알리기 위해 알림을 보낼 것입니다. 시간이 지남에 따라 좋은 물 품질 모니터링을 보장 할 수 있습니다.

8. 데이터 분석: 자동 수집, 수동 관리 후없이. 시스템은 자동으로 데이터 테이블을 생성, 사용자는 직관적으로 물 품질의 변화를 이해할 수 있습니다.수집된 데이터는 역사 데이터를 볼 수 있도록 언제든지 저장할 수 있습니다.

6.구성

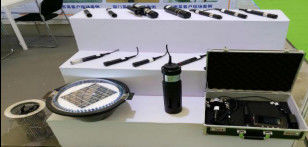

KBU601 물질 모니터링 데이터: 보이 시스템 (센서) 단위, 전원 공급 단위, 데이터 처리 단위, 데이터 전송 단위 및 앵커 단위 보이 몸 구성으로 수집된 데이터

6.1 데이터 수집 (센서)

KMPW601A / B 온라인 여러 매개 변수 센서 - 자기 청소 - 그것은 최대 4 센서와 함께 장착 될 수 있습니다 (측정 가능한 DO (??), 전기 전도성, PH, 흐린성, 온도) - 신호 출력: RS485 (Modbus / RTU) - 선택용 케이블 길이 - 보호급 IP68
KFDO601 통합 형광 산소 센서 - 형광 전극 - 0~20mg/L, 0~200% 포화 - 정확성: 측정 값 ± 2%, 또는 ± 0.3mg/L, 어느 값이 더 큰지 - 신호 출력: RS485 (Modbus / RTU) - 선택용 케이블 길이 - 보호급 IP68
KNN601 암모니아 센서 - 하이 레인지 버전 (미량된 암모늄 질소 이온 NH4 +) (이온 선택 전극 방법, 약물 없는 방법) - 0-100mg/l NH4-N - 정확도: 측정 값 ± 5%, 또는 ± 0.3mg/l, 어느 값이 더 큰지 - 내장 온도 보상 - 신호 출력: RS485 (Modbus / RTU) - 선택용 케이블 길이 - 보호급 IP68
KPH601 온라인 PH 센서 - 산업 표준 PH 전극 - 0-14PH, 내장 온도 보상 - 정확성:± 0.02PH-신호 출력:RS485 (Modbus / RTU) - 선택용 케이블 길이 - 보호급 IP68
KOP601 온라인 ORP 센서 - 산업 표준 ORP 전극 - -1500-1500mV-정확성:± 3mV-신호 출력:RS485 (Modbus / RTU) - 선택용 케이블 길이 - 보호급 IP68
KEC601 온라인 전도성 센서 - 0-5000uS / cm (전통) - 0-400mS / cm ((전자기 전극, 유지보수 없이) - 정확성: ± 1.5% FS-신호 출력: RS485 (Modbus / RTU) - 선택용 케이블 길이 - 보호급 IP68
KSA601 온라인 염분도 센서 - 0-70 PSU (전자기 전극, 유지보수 없이) - 정확성: ± 1.5% FS-신호 출력: RS485 (Modbus / RTU) - 선택용 케이블 길이 - 보호급 IP68
KTU601 온라인 흐름을 감지하는 센서 - 0-1000NTU 정확도: 측정 값의 ±3% 또는 ±0.3NTU, 그 중 어느 것이 더 큰지 - 신호 출력: RS485 (모드버스) - 케이블 길이 선택 - 보호급 IP68
KRC601 온라인 통합 잔류 염소 센서 - 0-10ppm - 정확도: ±1% 또는 0.05mg/L - 신호 출력: RS485 (Modbus) - 케이블 길이 선택 - 보호급 IP68
KCD602 온라인 COD 센서 (UV 분광, 화학 물질이 없습니다) - 범위: 0-100mg/l - 정확도: ±5% F.S. - 신호 출력: RS485 (Modbus/RTU) - 케이블 길이 선택 - 보호급 IP68
KCA601 통합 클로로필 A 센서 - 0-400 μg/l 정확도: ±3% F.S. 신호 출력: RS485 (Modbus) - 케이블 길이는 선택 - 보호급 IP68
KBG601 통합된 푸른 녹색 조류 센서 - 100-300,000 세포/ml - 정확도: 1ppb 로다민 WT 염료의 신호 수준의 ± 5% - 신호 출력: RS485 (Mod 버스) - 케이블 길이 선택 - 보호급 IP68
KSC601 통합된 진흙 농도 센서 -0.01~20000mg/L, 0.01~45000mg/L , 0.01-120000 mg / L - 정확도: 측정 값의 ± 5% 미만 (바오리의 균일성에 따라) - 신호 출력: RS485 (Modbus) - 케이블 길이 선택 - 보호급 IP68
KHL601 수정적 레벨 센서 - 범위 0~100m - 정확도: ±1.5% F.S. - 신호 출력: RS485 (Modbus/RTU) - 케이블 길이 선택 - 보호 수준 IP68

6.2전원 공급 장치

전원 공급 장치는 8W 태양 전지 패널과 60Ah 유지 보수 무료 리?? 배터리 팩을 사용합니다.데이터는 연속적인 비가 오는 날 60일 동안 데이터 패턴의 세트를 전송하기 위해 시간으로 한 시간 전송됩니다. (감시 간격은 최소 5분 동안 변경할 수 있습니다)

6.3데이터 처리 및 전송 단위

DT-200 마스터 컴퓨터는 RS-485 (Modbus/RTU 프로토콜) 버스 인수 및 처리를 통해 측정 데이터를 얻습니다. MCU에 의해 데이터 처리가 된 후 데이터는 무선 모듈로 전송됩니다.그리고 무선 모듈은 데이터를 원격 서버로 전송합니다, 그리고 사용자는 실시간으로 모니터링 데이터를 얻을 수 있습니다.

6.4앵커 단위

보이 시스템은 물 깊이에 따라 보이 바닥에 보이 고정 로프를 고정하고 상회 로프를 해변에 고정하기 위해 바닥 앵커 고정 방법을 사용합니다.

그림 5: 앵커 단위

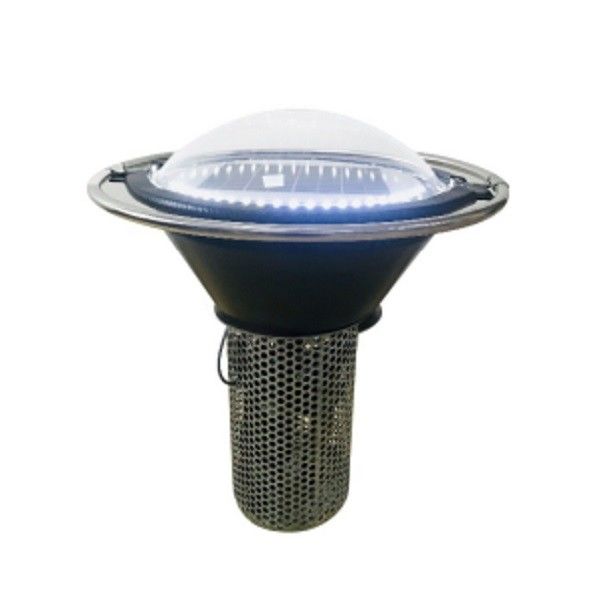

6.5 불체
보이 몸체는 410mm 지름의 피침형이다. 표준 몸체의 위쪽은 PMMA 재료로 만들어졌으며 바닥은 알루미늄 합금으로 만들어졌습니다.보이 몸의 총 무게는 완전한 밀폐를 위해 약 10kg입니다.바닥 알루미늄 합금 물질은 충돌 방지 능력을 향상시킵니다, PMMA 물질은 96%의 광전도를 가지고 있으며 태양 에너지를 보다 효율적으로 전기로 변환 할 수 있습니다.필터 방패는 잡초를 위한 필터와 센서를 보호하는 역할을 합니다..

7.의M아인T에크니컬난인디카터 및C의 조건Use

7.1 기술적 지표

7.1.1 태양 전지 패널 a) 크기: 지름: 300mm b) 입력 전력: 8w c) 출력 전압: 18.4v
7.1.2 리?? 배터리 (컨트롤러 포함)
배터리: 60Ah
7.1.3 데이터 전송 모듈 a) 4G 무선 전송 (표준 구성), nb-iot, LoRa 전송 모듈 b) 이중 주파수 900/1800, 바드 속도 9600
7.1.4 데이터 수집 모듈
입력: DC 12V 1A
평균 전력 소비: < 3w
7.1.5 불체
PMMA 물질은 위쪽은 지름 410mm의 반전사형 공이고, 아래쪽은 최대 지름 410mm의 반동경이다.
7.1.6 센서 a) 선택적으로 용해된 산소, 전기 전도성, 흐름을, 암모니아 질소, pHORP 및 기타 디지털 센서 b) 기계적 회전 자정 장치 C) 디지털 센서, rs-485 버스, Mod 버스/RTU 통신 프로토콜
7.1.7 측정 간격

공장 기본 측정 간격 1시간. 측정 간격은 최소 5분 간격으로 변경할 수 있습니다.
7.1.8 제어 모드
제어되지 않은 모드
7.1.9 데이터 전송 사이클
공장의 기본 주기는 1 h입니다.

7.2 운영C조건

7.2.1 주변 온도: 5°C ~ 65°C

7.2.2 상대 습도: 보이 구멍 내부의 상대 습도는 90%를 초과하지 않습니다.

7.2.3 전원 공급: DC 12v, 태양 에너지와 배터리 결합 전력 공급
