| 원래 장소: | 중국 (본토) |
| 브랜드 이름: | Kacise |
| 모델 번호: | KUS 시리즈 |
| 최소 주문 수량: | 1pcs |
|---|---|
| 포장 세부 사항: | 각 단위에는 개인적인 상자가 있고 모든 상자는 표준 패키지에서 포장됩니다 또는 고객은 유효한 요구합니다 |
| 배달 시간: | 5-8 일 일 |
| 지불 조건: | T/T, 서부 동맹, MoneyGram |
| 공급 능력: | 주 당 1000 조각 |

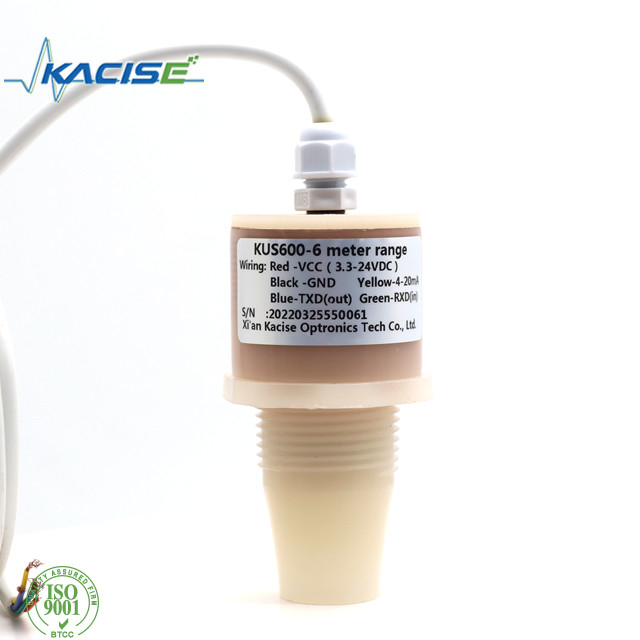

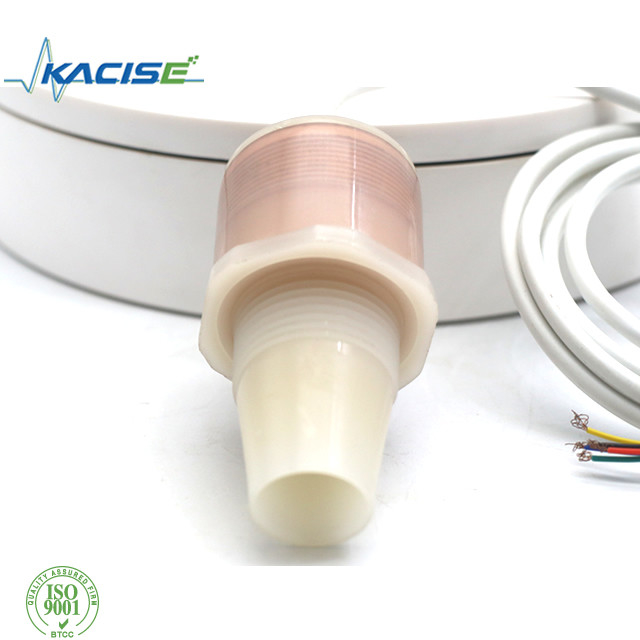

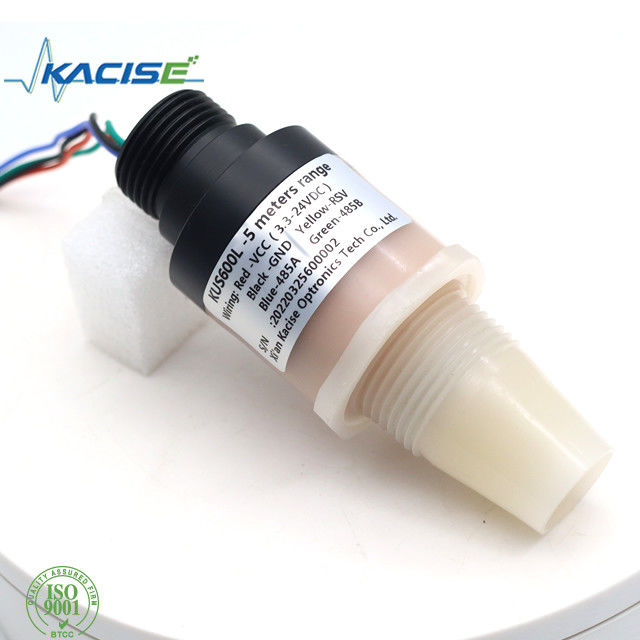

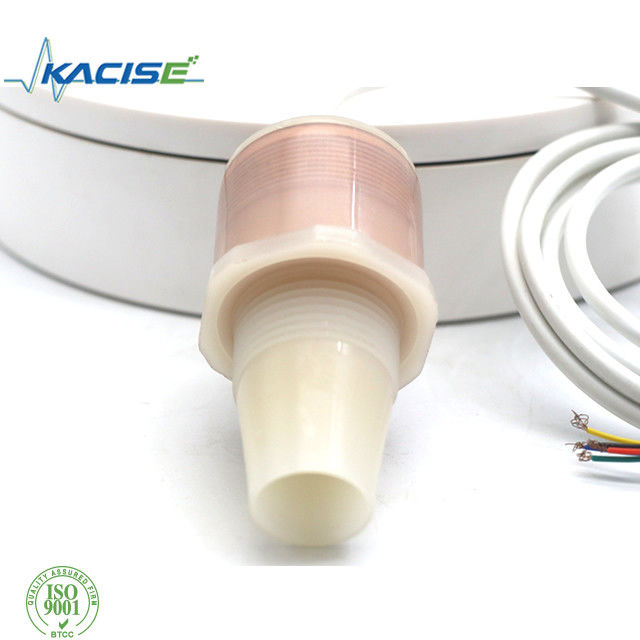

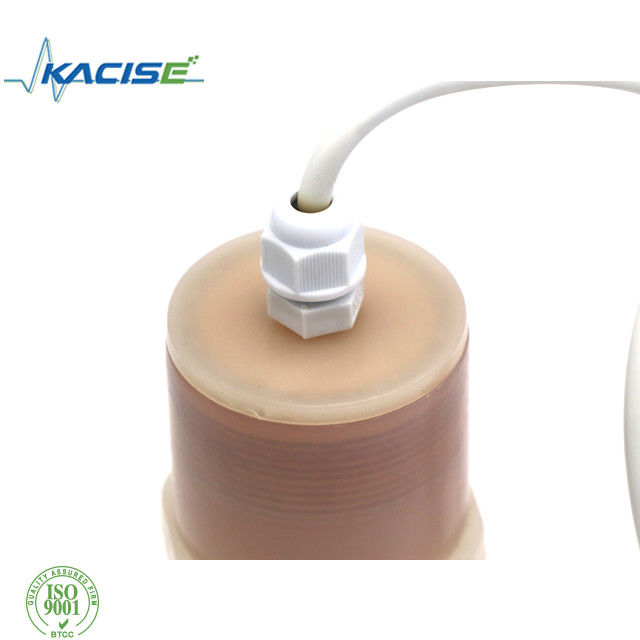

| 제품: | 초음파 거리 센서 | 검출 범위: | 300mm~3000mm |
|---|---|---|---|
| 변환기 주파수: | 대략. 220kHz | 출력: | RS485 + 4-20mA/0-10V |
| 입력 전원: | 3.3V~24V | IP은 등급입니다: | IP68 |
| 하이 라이트: | 이엇 초음파 거리 센서,220kHz 초음파 거리센서,3m 초음파 변환기 센서 |
||
| 型号:KUS630 | |
| 측정 범위 | 0.6m... 10m |
맹점 | 0... 0.6m (언스테이블이 안에 작업 영역은 0.6m입니다, 그것이 이 범위에서 일한다고 추천받지 않습니다) ; 0.3m에 대한 최소 블라인드 영역 버전은 달성될 수 있으며, 그것이 맞춤화될 필요가 있습니다. |
| 공급 전압 | 3.3 ... 24 Ｖ DC, 물결형 10 %SS |
사용 전류 | ≤ 45 마 (가장 빠른 계량 속도) 저전력 버전, 수면은 소비 전력은 0.3mA 이합니다, 소비 전력을 보내는 것 20mA 2 이하 부인)이고 수신 파워 소비가 8mA 이하의 150 이하 부인)입니다 |
출력 신호 | 1 : 프로그램 가능한 아날로그 출력 0-10V. 2 : RS485는 출력했습니다. 3 : Uart 직렬 출력 4:4-20mA 출력 5 : 스위치 출력 |
| 측정 정확도 | ≤1 % |
| 온도 보상 | 예 |
2. 전자 인터페이스와 신호 정의
| 라인 순서 | 컬러 | 정의 |
| 1 | 빨강 | 전원은 긍정적입니다 |
| 2 | 검정색 | 전원 반환 지상 |
| 3 | 노랑색 | 아날로그 출력, 전압 출력, 현 생산량 스위치 출력 |
| 4 | 청색 | RS485 A+ 또는 uart TXD |
| 5 | 그린 | RS485 비 또는 uart RXD |
4. 센서 기능
아날로그
아날로그 출력은 RS485를 통해 설정될 수 있고 센서가 8가지 방식으로 일할 수 있습니다. 상세한 참조문헌은 다음과 같습니다 :
1 단계 : 보조자의 결함을 제거하는 직렬 포트를 통한 호스트 컴퓨터 또는 양식 디버깅 보조자에 연결되세요.
단계 2, 가까운 포인트 참고 거리 지점에서 설정하십시요.
단계 3, 원점 참조사항에서 설정하십시요
근점 참조사항의 출력 전압 또는 경향을 할당되는 4 단계.
단계 5, 원점 참조사항의 출력 전압 또는 경향에서 설정하십시요.
특성 선택을 바꾸기 위해 아날로그 출력을 할당되는 6 단계.
선형 출력 또는 스위치 출력 선택으로서 아날로그 출력을 설정되는 7 단계.
8 단계, 새로운 한도가 발효되게 하기 위해 센서를 재설정했습니다.
센서의 8 워킹 모드.
1 : 채무 불이행에 의해 윈도우 모드를 여세요
2 : 윈도우 방식은 채무 불이행에 의해 꺼집니다
3 : 단일 지점 방식은 채무 불이행에 의해 켜집니다
4 : 단일 지점 방식은 채무 불이행에 의해 꺼집니다
5 : 단일 지점 이력현상 방식은 채무 불이행에 의해 켜집니다
6 : 단일 지점 이력현상 방식은 채무 불이행에 의해 꺼집니다
7 : 검출 모드 이 존재 또는 부재는 채무 불이행에 의해 켜집니다
8 : 검출 모드 이 존재 또는 부재는 채무 불이행에 의해 꺼집니다
485 출력 데이터
485 출력 데이터는 MODBUS-RTU 포맷에 있습니다. 세부 사항을 위해 소프트웨어 조작 매뉴얼을 언급하세요.
5. 설치 조건
만약 센서가 0C 이하 환경 온도 강하에 설치되면, 그것이 보호 대책에 잘 하여야 합니다. 스틸 너트를 사용하는 관통 홀에서 센서의 다이렉트마운트의 경우에, 그것은 하우징 스레드의 중앙에 고쳐져야 합니다.
6. 명령 정보
| KUS | 신체 크기 | 출력 | 최대 범위 | 기술 | |
| 600 | |||||
| 주문 제작됩니다 | 주문 제작됩니다 | ||||
| 4-20mA | RS485 모드 버스 프로토콜과 4-20mA 출력 모드 | ||||
| 0-3.3V | 전력은 적어도 공급 범위는 3.3입니다 | ||||
| 0-5.0V | 전력은 적어도 공급 범위는 5.0입니다 | ||||
| RS485 | RS485 모드 버스 프로토콜과 절전 모드 | ||||
| XX Ｍ | XX Ｍ는 격언 범위가 발견될 수 있다는 것 입니다, 디폴트 길이가 1 미터입니다 | ||||
| KUS | 600 | RS485 | 3m | ||
