원래 장소:
중국 (본토)
브랜드 이름:
KACISE
인증:
CE
모델 번호:
KUS550

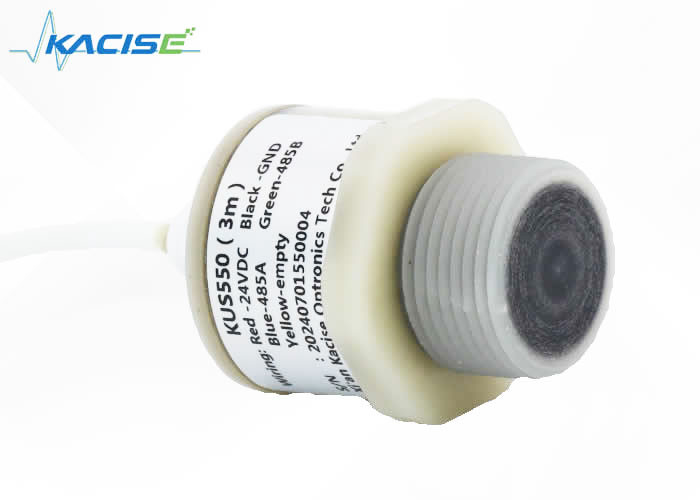

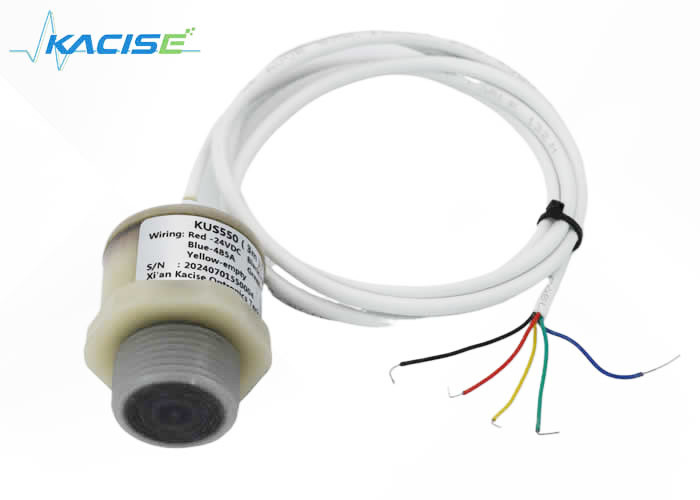

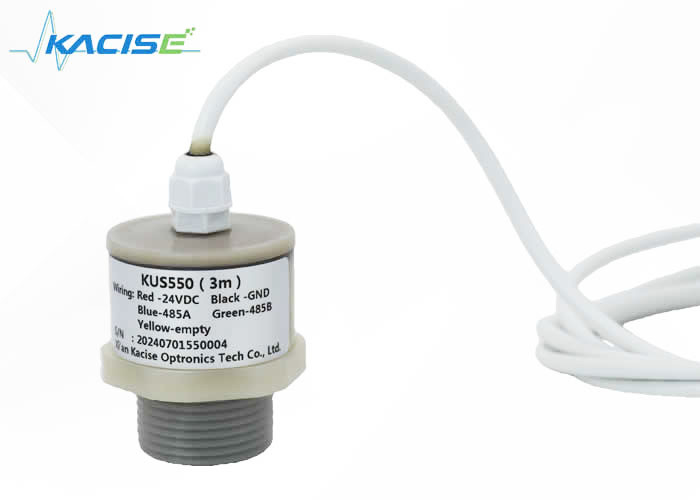

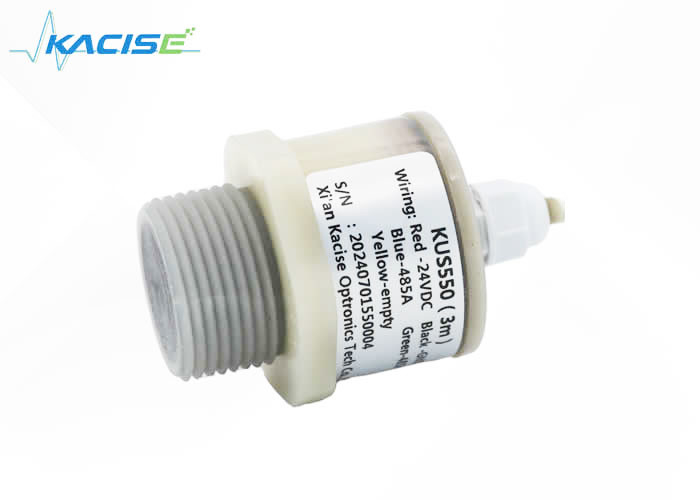

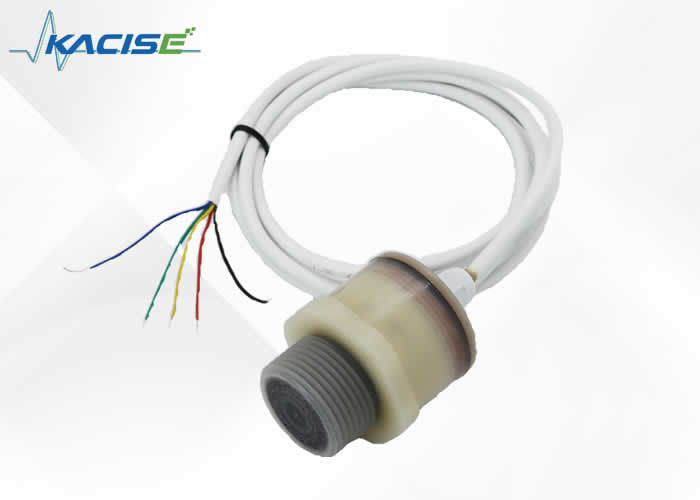

KUS550 초음파 수준미터최고 수준의 장치입니다. 3m의 범위가 있으며 효과적인 레벨 센싱을 허용합니다. RS485 및 아날로그 출력 모두와 함께 다재다능한 연결 옵션을 제공합니다.낮은 전력 소비 및 IP68 등급은 다양한 환경에 적합정확하고 신뢰할 수 있는 레벨 검출이 중요한 응용 프로그램에 이상적입니다.
특징
. 야외 또는 실내 환경에 설계
높은 감수성
- 2미터 내의 50mS (20Hz) 에 걸쳐서 읽을 수 있습니다.
. 자유 실행 작동은 지속적으로 측정 및 출력 레인저 정보를 얻을 수 있습니다
. 13-30 공급과 매우 낮은 평균 전류 도출
0-10V RS485 인터페이스
센서는 125KHz로 작동합니다.
센서 빔 각도 7도
아날로그 출력은 0-10V 사이를 설정 할 수 있습니다. 스위치 출력으로 작동 할 수 있습니다.
매개 변수
G에너럴s벡ifi고양이ions
| 모델: KUS550 | |
| 측정 범위 |
0.25m~3m (5m 사용자 정의) KUS550A 0.15m-0.6m ((1m 커스터마이징 가능) KUS550B; |
| 맹점 | KUS550A의 죽은 구역은 0... 250mm입니다 (250mm 내에서 불안정한 작업 구역입니다, 이 범위에서 작업하는 것은 권장되지 않습니다); KUS550B의 죽은 구역은 0-150mm입니다; |
| 공급 전압 | 3.3... 30 VDC, 파동 10 % SS |
| 작동 전류 | ≤ 45 mA (가장 빠른 측정 속도), 전형적인 전력 소비 ≤ 10 mA |
| 출력 신호 | 0-10V. 0-3V 0-5V /4-20mA/NPN/PNP/RS485 아날로그 출력 |
| 측정 정확성 | ≤ 1 % F.S. |
| 온도 보상 | 네 |
| 해상도 범위 | 0.1mm |
노동 조건
| 작동 온도 | -40...85°C (233...358K) |
| 저장 온도 | -40...85°C (233...358K) |
다른 지침
| 전기 연결 | 5-코어 케이블 (안고 출력), 6-코어 케이블 (스위치 출력) |
| 보호급 | IP68 |
| 껍질 재료 | PVC/PVDF/PTFE/ABS |
전자 인터페이스 및 신호 정의
아날로그 출력형 배선 도표
.
스위치 출력 타입 전선 도표
크기
| K미국 | 모델 | 오출력 | 최대 범위 | 설명 |
| 550 | ||||
| 맞춤형 | ||||
| SW-1 | 스위치 출력, SW-1 하나의 스위치 출력, SW-2 2 스위치 출력 | |||
| mA | 3선 4-20mA 출력 | |||
| 10V | 출력은 0-10V입니다. | |||
| 5V | 출력은 0-5V입니다. | |||
| 3V | 출력은 0-3V입니다. | |||
| RS485 | 출력 RS485 | |||
| TTL | UART TTL 출력 | |||
| XXm | XXm는 최대 범위가 감지 될 수 있습니다, 최대 범위는 5 미터입니다. 기본은 2.5m입니다 | |||
| KUS | 550 | RS485 | 2m | |
