원래 장소:
중국 (본토)
브랜드 이름:
Kacise
인증:
certificate of explosion-proof, CE
모델 번호:
GXEFM2000
D에스크iption

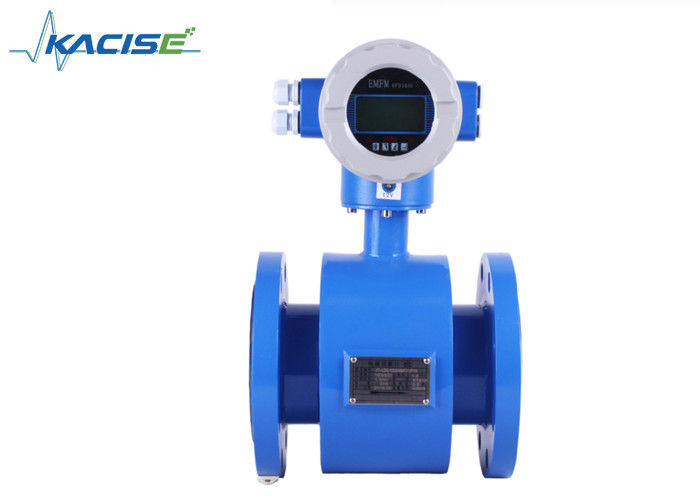

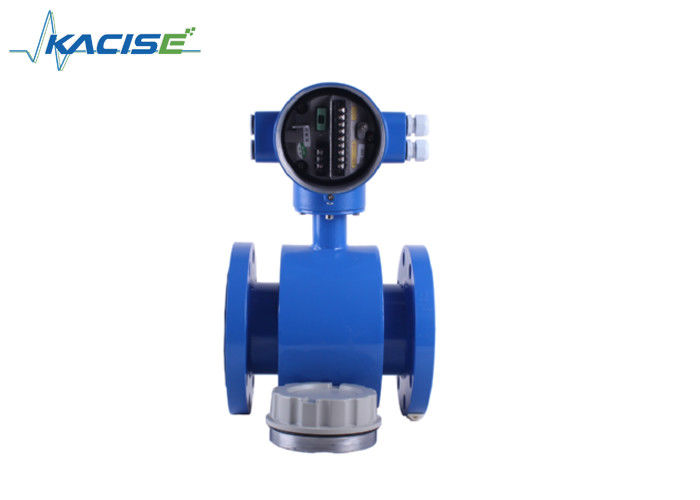

GXEFM3000 전자기 흐름 미터는 물, 폐수, 식품 및 음료, 의약품 및 화학 등 대부분의 산업에서 유체 측정에 사용됩니다.
전자기 흐름계에는 두 가지 기본 구성 요소가 있습니다. 1) 탐지기,
유동 튜브, 격리 라인러 및 측정 전극, 그리고 2) 신호 처리, 유동 계산에 책임이 있는 전자 장치인 변환기,표시 및 출력 신호.
젖은 부품의 건설 재료 (포름 및 전극) 는 계획된 서비스 유형에 대한 사양에 적합해야합니다.각 미터의 운송에 따른 호환성 개정.
기술칼 D아타
대책발음sys에
| 측정 원칙 | 파라데이의 법칙 |
| 적용 범위 | 전기 전도성 유체 |
| 측정 값 | |
| 1차 측정 값 | 흐름 속도 |
| 2차 측정 값 | 부피 흐름 |
1월ign
| 특징 | 완전히 용접된 유지보수 없는 센서 |
| 전체 구멍 흐름 튜브와 플랜지 버전 | |
| 표준 및 더 높은 압력 등급 | |
| 식수용으로 승인된 견고한 라인러와 함께 DN15 ~ 3000에서 큰 지름 범위 | |
| 산업에 특화된 삽입 길이 | |
| 모듈식 구조 | 측정 시스템은 흐름 센서와 신호 변환기로 구성됩니다. 그것은 컴팩트 및 별도의 버전으로 제공됩니다. |
| 컴팩트 버전 | 511B 변환기: 110~240Vac 전력 |
| 521B 변환기: 18~36V DC 전력 | |
| W800L/W800W: 배터리 전력 | |
| 원격 버전 |
211B 변환기와 함께 벽에 장착된 버전 (110~240Vac 또는 221B 변환기 18~36V DC |
| W800F 변환기: 배터리 전력 | |
| 측정 범위 | -12... +12m/s /-40... +40ft/s |
대책발음accuracy
| 기준 조건 | EN 29104와 유사한 흐름 조건 |
| 매개체: 물 | |
| 전기 전도성: ≥300μs/cm | |
| 온도: +10~+30°C/+50~+80°F |
| 입구 세팅: ≥5DN | |
| 작동 압력: 1Bar/14.5psig | |
| 흐름 미터 정확성 | 표준: 0.5% |
| 선택적: 0.2% |
오프ra조건t이온
| Te엠페r뚜라 | |
| 공정 온도 | 단단한 고무 라인: -5~+60°C |
| 폴리프로필렌 라인: -5~+90°C | |
| PTEF 라인: -5~+120°C | |
| 실내 온도 | 표준 (알루미늄 컨버터 하우스) |
|
-20~+60°C (자자열 방지 전기를 보호 실내 온도가 55°C 이상인 |
|
| 스트라우지 온도 | -20~70°C |
| 전s확실해 | |
| EN 1092-1 | DN2200~3000: PN2.5 |
| DN1200~2000: PN6 | |
| DN200~1000: PN10 | |
| DN65~150: PN16 | |
| DN10~50: PN40 | |
| 요청에 의한 다른 압력 | |
| ISO 삽입 길이 | DN15~600의 선택 사항 |
| ASME B165 | 1~24~: 150파운드 RF |
| 요청에 의한 다른 압력 | |
| JIS | DN10~1000/ 2~40 ̊: 10K |
| 요청에 의한 다른 압력 | |
| 압력 감소 | 무시할 수 없습니다 |
| 독감id | |
| 신체 상태 | 유도성 액체 |
| 전기 전도성 | ≥5μs/cm |
| 허용되는 가스 함량 (용량) | ≤ 5% |
| 허용되는 고체 함수 | ≤70% |
내장ta난la의정 c오디t이온
| 설치 | 그 흐름 센서가 항상 완전히 채워져 있는지 조심 |
| 자세한 내용은 ‧ 설치에 대한 주의사항‧ 장을 참조하십시오. | |
| 흐름 방향 | 앞뒤로 |
| 흐름 센서에 있는 화살표는 긍정적인 흐름 방향을 나타냅니다. | |
| 입구 운행 | ≥5DN |
| 출구 구동 | ≥2DN |
절차sc에n이식
| 플랜지 | |
| EN1092-1 | DN25~3000, PN6~40 |
| ASME | 150파운드 RF에서 1~120 |
| JIS | 10~20k에서 25~1000 |
| 펌프 표면의 설계 | RF |
| 요청에 따라 다른 크기 또는 압력 등급 | |
주문 정보
| 모델 후식 코드 | 설명 | ||||||||||
| GXEFM3000 | -1200 | -Com | -4mA | - 하트 | - DC | -Pt | - 테플론1 | -GR | - D1400 | -Exd IIC T6 Gb | |
| 직경 | -XXXX | 4자리: 예를 들어:0010: 10mm: 0015:15mm 0100: 100mm 1000: 1000mm | |||||||||
| 송신기 | -Com | 컴팩트형 | |||||||||
| - 렘 | 원격형 | ||||||||||
| -박쥐 | 배터리 전원 공급 장치 유형 | ||||||||||
| -PRO | 프로세스 제어 유형 | ||||||||||
| 신호 출력 | -N | 출력이 없습니다. | |||||||||
| -4mA | 4~20mA | ||||||||||
| - 당겨 | 1~5KHz 펄스 | ||||||||||
| - 4Pul | 4~20mA / 1~5KHz | ||||||||||
| 의사소통 | -N | 연락이 안 돼 | |||||||||
| - 하트 | HART | ||||||||||
| - 국방부 | MODBUS-RTU | ||||||||||
| -PRO | PROFIBUS | ||||||||||
| - GPRS | GPRS 네트워크 | ||||||||||
| -CDMA | CDMA 순 | ||||||||||
| - WHRT | 무선 HART | ||||||||||
| - 다른 것 | 특별 주문 | ||||||||||
| 전원 공급 | - AC | 85V~250Vac@46~63Hz 명소 20W |
|||||||||
| - DC | 20~36VDC 명소 20W | ||||||||||
| -박쥐 | 배터리 전원 공급 장치 | ||||||||||
| -박쥐+ | 배터리 +12Vdc 듀얼 전원 공급 | ||||||||||
| 다른 것 | 특별 요청 | ||||||||||
| 전자기물질 | -316L | 스테인레스 스틸 316L | |||||||||
| - 해버 | 하스텔로이 B | ||||||||||
| - HasC | 하스텔로이 C276 | ||||||||||
| -Pt | 플래티넘 | ||||||||||
| - 타 | 탄탈 | ||||||||||
| - 티 | 티타늄 | ||||||||||
| - WC | 울프람 탄화물 | ||||||||||
| 라인어 재료 | -Rub1 | 네오프렌 ((-20-60°C) | |||||||||
| -Rub2 | 네오프렌 ((-20-90°C) | ||||||||||
| -Tef1 | 폴리테트라플루로에틸렌 ((-30-120°C) | ||||||||||
| -Tef2 | 폴리테트라플루로에틸렌 ((-20-160°C) | ||||||||||
| -P | 폴리유레탄 | ||||||||||
| - FVMQ | FVMQ | ||||||||||
| -PFA | DFA | ||||||||||
| -ETFE | 에틸렌 테트라플루로레틸렌 | ||||||||||
| 토착 반지 | -N | 지구 반지는 없습니다. | |||||||||
| -GR | 토착 반지 | ||||||||||
| - GE | 토착 전극 | ||||||||||
| Wet part 연결 속성 | -DXX | DXX: D06, D10, D16, D25, D40 D06: DIN PN6: D10: DIN PIN10D16: DIN PN16; D25: DIN PN25 D40: DIN PN40 등 |
|||||||||
| - AX | AX: A1, A3, A6 A1: ANSI 150#; A3: ANSI 300# A6: ANSI 600# | ||||||||||
| - JX | JX: J1, J2, J3 J1: JIS10K J2: JIS 20K; J3: JIS 30K |
||||||||||
| -WF | 웨이퍼 연결 (DN2에 사용할 수 있습니다.)5■ DN6 흐름계) 체질 재료: 스테인리스 스틸 | ||||||||||
| -TR | 위생용 3번 클램프 (체질: 스테인리스 스틸) | ||||||||||
| 폭발성 등급 | -Exd IIC T6 Gb | 엑스드 IIC T6 Gb | |||||||||
| -N | 필요없어 | ||||||||||
