| 원래 장소: | 중국 |
| 브랜드 이름: | Kacise |
| 인증: | CE |
| 모델 번호: | KTG-50 |
| 최소 주문 수량: | 1개 조각 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 판지/나무로 되는 케이스, 또는 고객 요구 |
| 배달 시간: | 5-8 일 |
| 지불 조건: | L/C, D/A, D/P, T/T, 서부 동맹, paypal MoneyGram |
| 공급 능력: | 10000pcs/month |
| 무게: | ≤250g | 치수: | Φ50×76mm |
|---|---|---|---|
| 플랜지: | 52×52mm | 산출 기온변화도: | 10~14mV/ |
| 진동: | 5G | 충격: | ≥60g |
| 대역폭: | ≥70HZ | 온도: | -40~65℃ |

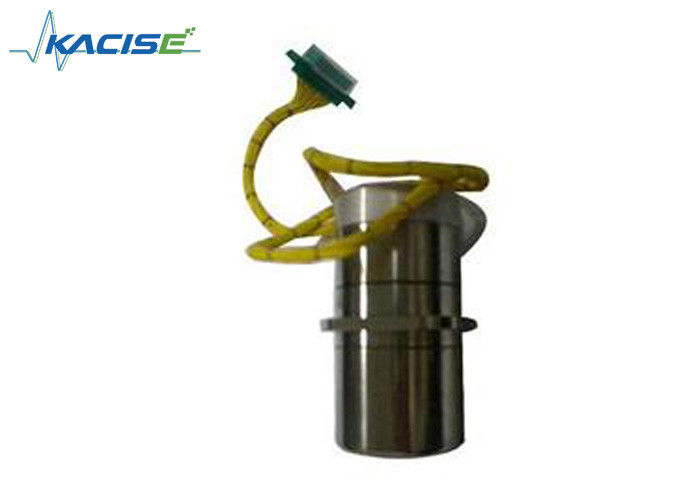

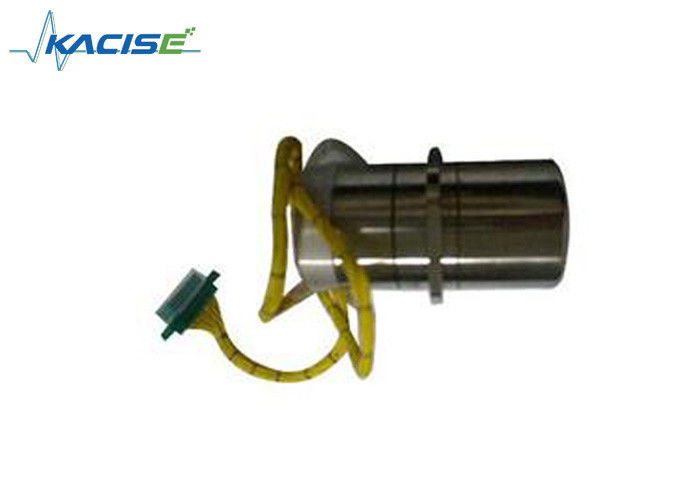

KTG-50 고정확도 동적인 조정된 자이로스코프
특징
고정확도
긴 서비스 기간
광동적 범위
높은 신뢰성
소개
KTG-50는 물 표면, 땅 결박 아래로 체계, 빠른 진실하 북 찾고는, 텔레비전 안테나 추적자, 및 우주선 결박 아래로 관성계에서 널리 이용된을 위해 사용되었습니다. 자이로스코프는 또한 땅, 바다, 항공, 우주선 운송업자, 결박 아래로 플랫폼 태도 체계를 위해 사용될 수 있습니다.
모수
| 모수 | Spec. | 가치 | 단위 |
| 힘 | 힘 (3 단계) | 16&500 | V & Hz |
| 힘 (1 단계) | 5&16000 | V & Hz | |
| 성과 | 무작위 편류 | ≤0.01 | °/h |
| 편류 안정성 | ≤0.3 | °/h | |
| 비선형 | ≤0.5 | %FS | |
| 최대 추적 비율 | ≥200 | °/S | |
| 비 G 과민한 편류 | ≤15 | °/h/g | |
| G 과민한 편류 | ≤8 | °/h/g | |
| 대역폭 | ≥70 | Hz | |
| Torquer 척도 인자 | ≥680 | °/h/mA | |
| 과학 기술 | Sync 비율 | 10000 | r/min |
| Sync 시간 | ≤10 | S | |
| 산출 기온변화도 | 10~14 | mV/‘ | |
| 1 차적인 torquer | 7±1 | Ω | |
| 이차 토크 | 2±0.5 | Ω | |
| 육체 | 무게 | ≤250 | g |
| 차원 | Φ50×76 | mm | |
| 플랜지 | 52×52 | mm | |
| 노동 환경 | 온도 | -40~65 | ℃ |
| 진동 | 5 | g | |
| 충격 | ≥60 | g |
임명
제품은 그 X (y) 축선 및 측정 참고 축선, 임명 과실이 5개 이하 이어야 한다는 것을 투합한다는 것을 지키기 위하여 설치되어야 합니다.
가동
적합한 힘 및 고정 되는 루프 회로도 일치하는 1.Only 제품은, 필요 회로판 제대로 작동하기 위하여, 미리 설명합니다 난입합니다.
2.When 정상적인 사용의 밑에 제품, 당신은, 그래야 폐회로 국가에 있는 제품 힘 모터를, 10s에 관하여, 및 그 후에에 자물쇠 반복을 가동하는 켜야 합니다; 제품이 개방 루프 가동에 있다 그래야 폐쇄, 차단은 반복을 잠그고, 그 후에 전력 공급을 차단합니다.
, 20s에서 꺼 격려된, 3.Product는, 설치 과정 빛이어야 합니다, 불이 켜집니다, 제품 비 충돌, 격발 제품을 동요하는 것을 피해야 합니다.
과정의 사용중에 있는 4.Product는 엄격히 끊기 위하여 금지됩니다.
과정의 사용중에 있는 5.Product는 외부 전력 공급 사이에서, 단락시킬 수 없습니다.
6.Abnormality는 사용 도중 제품 내부 결함이 꺼야, 합니다 즉각 고객 신속하게 나의 회사를 통지하는 경우에, 전원, 결함 격리를, 수선에 의해 편성된 나의 회사 생깁니다.
차원
연결관 정의
소켓 유형: J30J-15T (케이블 length160~175mm)
| Pin 아니. | 함수 정의 | 말 |
| 1 | x-축의 신호 산출 | |
| 2 | GND | 흥분 힘과 신호를 위해 |
| 3 | x-축 토크 코일 (끝) | |
| 4 | 단계 모터 운전사 힘 | 거기 단계 16V, 500Hz |
| 5 | 감지기 흥분 전력 공급 | Singal-phase5V, 16KHz |
| 6 | y-축의 신호 산출 | |
| 7 | y-축 토크 코일 (처음) | |
| 8 | B 단계 모터 운전사 힘 | 거기 단계 16V, 500Hz |
| 9 | DC+15V | 전치 증폭기를 위한 힘 |
| 10 | DC-15V | 전치 증폭기를 위한 힘 |
| 11 | x-축 토크 코일 (처음) | |
| 12 | 영 | |
| 13 | 영 | |
| 14 | C 단계 모터 운전사 힘 | 거기 단계 16V, 500Hz |
| 15 | y-축 토크 코일 (끝) |
주: 동일은 J30J-21T에 사용이 다른 소켓, 미리 설명하는 경우에, 적용합니다.
기업 프로파일
시안 Kacise Optronics Co., 주식 회사는 2000년에 발견되고, 시안, 산시 성에서 지방, 중국 있고, 기계 사용과 감지기, 연구 및 개발의 생산, 직업적인 하이테크 기업의 한으로 판매에서 약혼한 전문가입니다, 우리는 우리의 자신의 생산 작업장 그리고 중앙 실험실이 있습니다. 공장 건축 지역은 30명의 직원이, 8장의, 6명의 조사관, 10의 판매 남자, 소비자 봉사를 위해 5, 이다 이 기업, 우리이다 다양성 명세를 가진 강한 기술 제조자의 한 살 설계하다 매우의 생산과 더불어 대략 3000 평방 미터, 입니다.
회사 체제가, 우리 군 공급 생산의 조화에 집중할 것을 시작될 때, 달성된 GB/T19001-2008/ISQ9001: 2008년의 GJB 9001B-2009 증명서. 우리의 회사가 성숙할 달릴, 2008년에 안정되어 있을 때, 우리는 우리의 사업을 개발하는 것을 시작했습니다. 군 제품 품질 관리의 생산에 기초를 두어, 우리는 압력 감지기/변형기/감지기 수평 전송기/초음파 수평 미터/초음파 교류 미터, 관성 항법 제품, IMU, 자이로스코프, 가속계기 등과 같은 많은 감지기 제품을 개발했습니다.
우리는 진보된 감지기의 주요 기술 그리고 개발 센터가, 및 우리 서북 Polytechnical 대학을 가진 협력, 시안 Jiao 집게 대학 및 다른 대학 및 대학 있습니다.
제품 품질은 기업, 고객 요구의 생활입니다 우리의 실존입니다!
