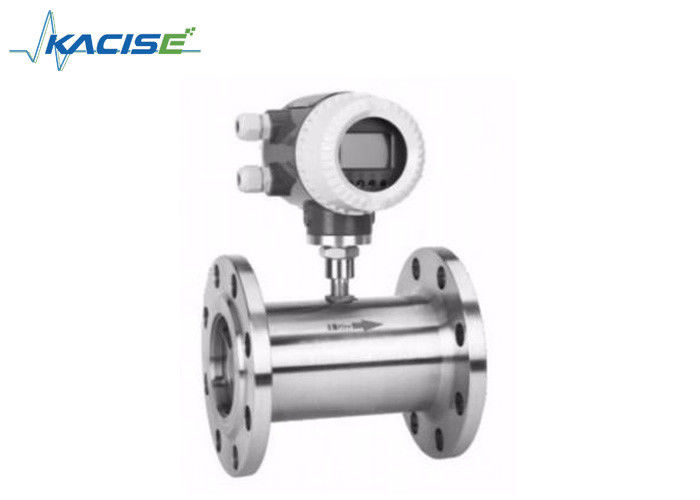

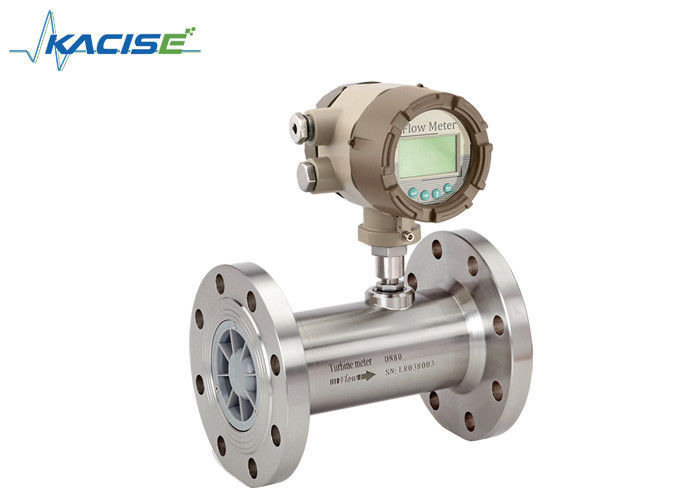

석유 가스 및 스마트 디지털 측정용 스테인리스 스틸 고정도 터빈 흐름 미터

KXTUF 터빈 유량계는 고급 저전력 단일 칩 마이크로프로세서 기술을 사용하여 개발된 터빈 유량 센서 및 새로운 스마트 미터의 디스플레이 적산기 통합을 사용하여 컴팩트한 구조, 직관적인 판독값 명확, 높은 신뢰성, 외부 전력 간섭 없음, 번개 방지, 명백한 저비용 이점을 갖추고 있으며 폐쇄 파이프와 스테인레스 스틸 1Cr18Ni9Ti, 2Cr13 및 커런덤 Al2O3, 부식되지 않는 탄화물, 섬유, 입자 및 기타 불순물을 측정하는 데 널리 사용됩니다. 작동 온도에서의 동점도는 액체의 5 × 10-6m²/s 미만이고 액체의 동점도는 5 × 10-6m²/s 이상이며 정량 제어, 과도한 경보 등이 가능하며 이상적인 유량 측정 및 에너지 측정기입니다.

측정 대상: 오일, 유기 액체, 무기 액체, 액화 석유 가스, 천연 가스, 석탄 가스 및 극저온 유체.

• 높은 정확도, 일반적으로 최대 ±1%R, ±0.5%R, 높은 정확도 최대 0.2%R
• 우수한 반복성, 최대 0.05% ~ 0.2%의 단기 반복성은 거래 결제에서 유량계의 선호되는 선택입니다.
• 적산계 및 PC 연결에 적합한 펄스 주파수 신호 출력; 제로 시프트 없음 및 강력한 간섭 저항
• 고주파 신호(3~4KHz)를 얻을 수 있으며 신호 해상도가 강합니다.
• 넓은 범위, 중형 및 대형 직경 최대 1:20, 소구경 1:10.
• 컴팩트한 구조와 편리한 유지보수

• 액화석유가스, 정제유, 경질유 수송 및 수집 스테이션, 무역 결산을 위한 대규모 원유 파이프라인의 첫 번째이자 터미널 스테이션입니다.
• 석유, 화학, 야금, 제지 및 기타 산업에서 액체 흐름의 양과 총 부피를 측정하는 데 널리 사용됩니다.

1. 기기 기능에 따라 KXTUF 터빈 유량계는 두 가지 유형으로 분류될 수 있습니다.
   • 터빈 유량 센서/트랜스미터
   • 스마트 일체형 터빈 유량계
2. 기능 설명
   • 터빈 유량 센서/트랜스미터
     이 제품 자체에는 로컬 표시 기능이 없으며 유량 신호의 원격 전송만 있습니다. 유량 신호는 펄스 신호 또는 전류 신호(4-20mA)로 나눌 수 있습니다. 저렴한 가격, 높은 통합 수준, 소량, 특히 보조 표시기, PLC, DCS 및 기타 제어 시스템을 컴퓨터와 함께 사용하는 데 적합합니다.

출력신호에 따라 제품의 종류는 KXTUF-N형과 KXTUF-A형으로 구분됩니다.

• 스마트 일체형 터빈 유량계
  이 제품 자체에는 로컬 디스플레이 기능이 있으며 전원 공급 모드에 따라 두 개의 디스플레이 장치를 사용할 수 있으며 원격 신호 전송 여부에 관계없이 KXTUF-B 유형과 KXTUF-C 유형으로 나눌 수 있습니다.

KXTUF-B:전원 공급 장치 3.2V 10AH 리튬 셀(수명 4년), 신호 출력 없음.

KXTUF-C:외부 24V DC 공급, 출력 4-20mA 표준 2선 전류 신호, RS485 또는 HART 통신 옵션.

도표 1(DN4~DN10):나사 연결형 터빈 유량 센서(직선 파이프 섹션 포함).
도표 2(DN15~DN40):스레드 연결 유량 센서 크기 도면.
도표 3(DN4~DN10):플랜지 연결 터빈 유량 센서 도면.
다양한 사양에 따른 센서 설치 방법, 나사산 또는 플랜지 연결을 채택합니다. 설치 방법은 그림 1, 2, 3에 나와 있습니다.
