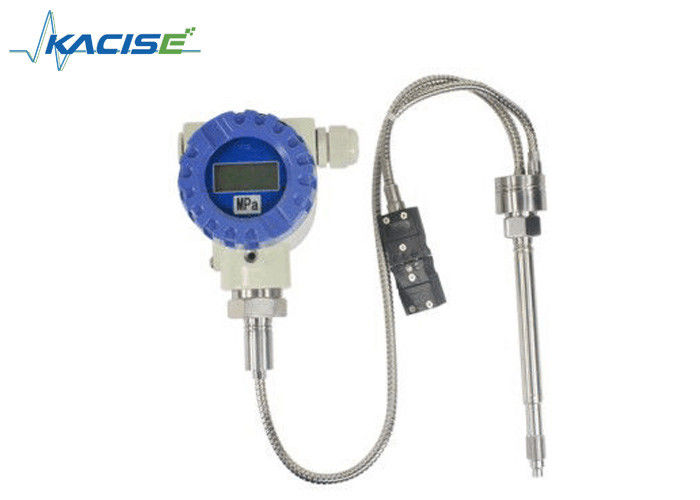

튼튼한 줄기 위생 녹기 압력 변환기 비 독성 물질과 식품 처리 장비에 대한 높은 정밀도

GX MPTD-5000 시리즈 용융 압력 변환기(강성 스템 및 위생)는 압력과 온도를 한 지점에서 측정할 수 있어 의약품 및 식품 공정 장비에 널리 사용할 수 있습니다. 모델 5000T에는 열전대가 있습니다. 제로 및 스팬은 조정 가능합니다. 증폭된 신호로 PLC와 연결할 수 있습니다. 높은 정밀도와 신뢰성, 좋은 품질, 내부 80% 교정이라는 장점이 있습니다.

• 간단한 설치
• 높은 수준의 품질
• 스테인레스 스틸 용접
• 80% 내부 교정
• 뛰어난 안정성과 반복성
• 환경 및 무독성 재료를 채택하십시오.

• 화학섬유 장비
• 플라스틱 및 고무 제조 장비
• 의약품 및 식품가공설비 등
• 기타 압력 측정 및 제어

MPTD-5000

MPTD-5000T

설치

센서의 다이어프램은 가장 쉽게 손상되는 부분이므로 설치하기 전에 보호 캡을 떨어뜨리지 말고 설치 시 센서 다이어프램 보호에 주의해야 합니다. 장착 구멍 처리는 설치 구멍 크기 및 크기 표의 기술적 요구 사항에 따라 처리해야 합니다. 구멍 설치가 표준이 아닌 경우 센서 다이어프램이 긁히고 센서 정상 작동에 영향을 주지 않도록 해야 합니다.

해체하다

구멍 설치 시 금속 이물질이나 플라스틱이 남지 않도록 하려면 압출기를 청소하기 전에 기계에서 모든 센서를 제거해야 합니다. 센서는 폴리머가 뜨거운 용융 상태일 때만 제거할 수 있으며, 제거하고 즉시 부드러운 천을 사용하여 센서 프로브 다이어프램을 닦아냅니다. Xi'an Kacise Optronics Tech Co., Ltd.는 다음 설치를 용이하게 하기 위해 구멍의 잔류 물질을 청소하는 특수 청소 도구의 설치 구멍을 제공할 수 있습니다.

스타트업

압출 기계 작업 전 센서 멤브레인 부분의 모든 재료가 녹는 상태가 되도록 장비를 시작하기 전에 적절한 가열 및 녹는 시간을 보장하십시오.

위치

센서의 프로브는 고온에 견딜 수 있지만 쉘의 온도는 80°C 미만이어야 하므로 설치 및 사용 과정에서 사용자는 실온 환경에 고정된 센서 쉘 부분의 설치에 주의해야 합니다. 쉘과 고온 영역의 격리는 측정 정밀도와 센서의 서비스 수명을 향상시키는 데 도움이 됩니다.

과부하 효과

실제 압력 제어 과정에서 바람직하게는 정격 압력 내에서 센서에 특정 과부하 용량이 있지만 장시간 과부하는 센서의 측정 정확도와 서비스 수명에 영향을 미칩니다.

전기 연결

전기적 연결 시, 현장의 간섭을 피하기 위해 송신기의 신호 출력 연결 케이블을 배선 슬롯을 통해 별도로 연결해야 합니다.

장착 구멍

평면 밀봉
	D1	M18×15	M22×15	G3/8”	G3/4”
	D2	Φ10.2	Φ16.1	Φ10.2	Φ18.3
	D3	Φ15.5	Φ20.1	Φ14.5	Φ24.2
	중	Φ19	Φ23	Φ17	Φ28
	에이	11	11	9	11
	비	13	13	10	14
	기음	40	25	25	40

45° 경사 밀폐형
	D1	M12×1.5	M14×1.5	1/2-20UNF	M18×1.5
	D2	Φ8.1	Φ8.1	Φ8.1	Φ10.2
	D3	Φ10.8	Φ12.5	Φ11	Φ15.5
	D4	Φ13	Φ15	Φ14	Φ19
	에이	6	6	6	6
	비	9	9	9	11
	기음	16	16	16	20
