원래 장소:
중국
브랜드 이름:
KACISE
인증:
CE
모델 번호:
KUS-M56

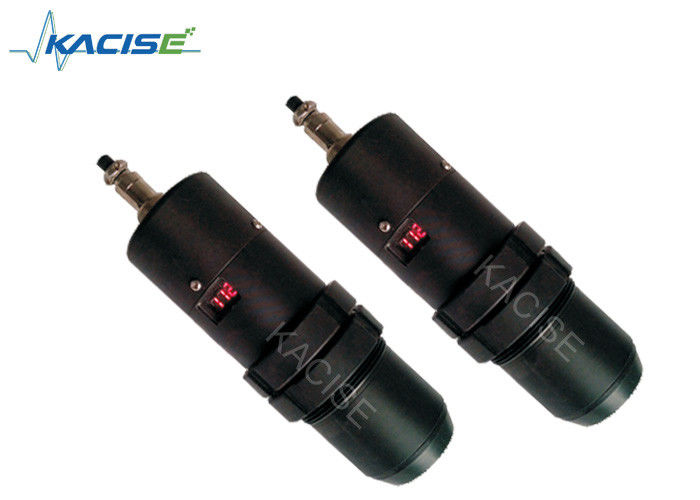

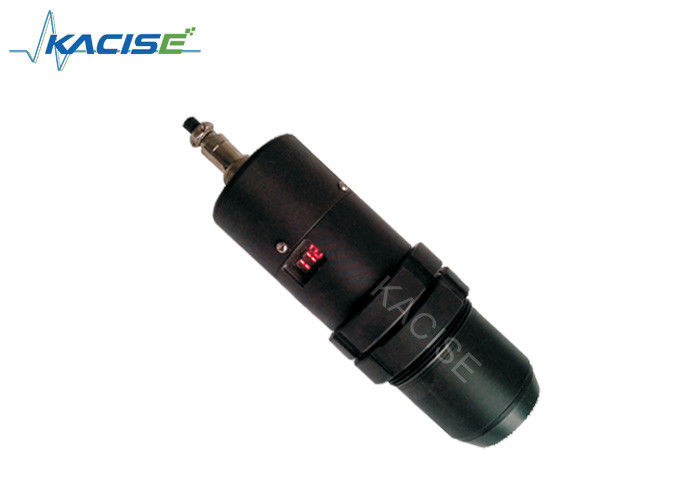

초음파 유량계 PNP/NPN 스위치 출력을 측정하는 디지털 튜브 디스플레이
소개
초음파 센서는 음파를 사용하여 대상 피사체를 비접촉식으로 마모 없이 감지합니다. 투명하거나 색상이 있는 물체, 금속 물체 또는 비금속 물체, 고체, 액체 또는 분말 물질을 감지하는 데 사용할 수 있습니다. 연기, 먼지, 환경 또는 비와 같은 주변 조건은 초음파 센서의 감지 성능에 거의 영향을 미치지 않습니다.
초음파 측정 원리
송신 초음파 변환기는 반사를 통해 통신 매체를 통해 측정된 매체로 전파된 초음파 펄스를 방출한 다음 음향 매체를 통해 수신 변환기로 돌아갑니다. 측정된 초음파 펄스는 시간의 음향 매체에서 송신기에서 수신기로 전파됩니다. 그런 다음 음향 매체의 소리 속도에 따라 변환기에서 매체 표면까지의 거리를 고려할 수 있습니다. 액체 레벨을 결정합니다. 따라서 프로브에서 반사면까지의 거리 D = C * t / 2를 계산할 수 있습니다. (송신기에서 수신기까지의 음파가 실제로는 둥글기 때문에 2로 나눈 값, D는 거리, C는 음속, t는 시간)
제품특징
주요 기술 지수
| 범위 | 0.1~0.5m,0.15~1m,0.3~3m,0.4~5m,0.5~6m |
| 해결 | 3mm 또는 0.1%(더 큰 것) |
| 응답 시간 | < 200ms |
| 표시하다 | 주도의 |
| 방출 각도 | 20° |
| 아날로그 출력 | 4~20mA/500Ω 로딩 |
| 스위치 출력 | PNP/NPN(선택) |
| RS232/485 | MODBUS 프로토콜 또는 맞춤형 프로토콜(옵션) |
| 전원공급장치 | 표준 24VDC(±15%) |
| 주변 온도 | -20~+60℃ |
| 보호 등급 | IP65(IP66은 선택 사항) |
| 설치 | M56*2 |
| 참고: 세 가지 종류의 출력 중에서 하나의 출력만 선택할 수 있습니다. | |
초음파 센서 설치 치수
설치 참고 사항
