원래 장소:
중국
브랜드 이름:
KACISE
인증:
CE
모델 번호:
kxfss406

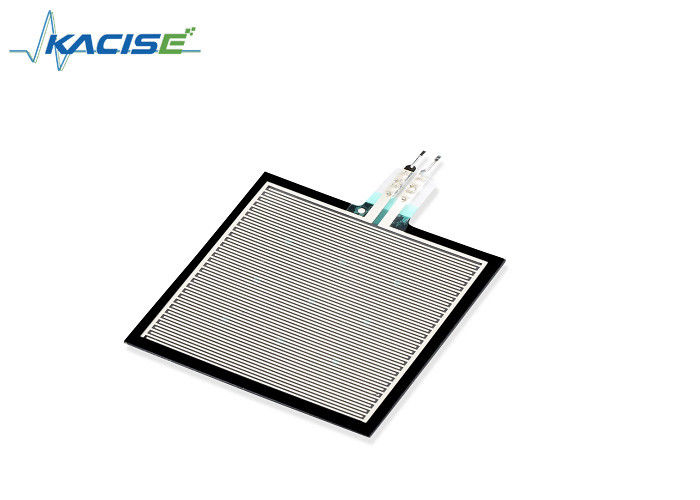

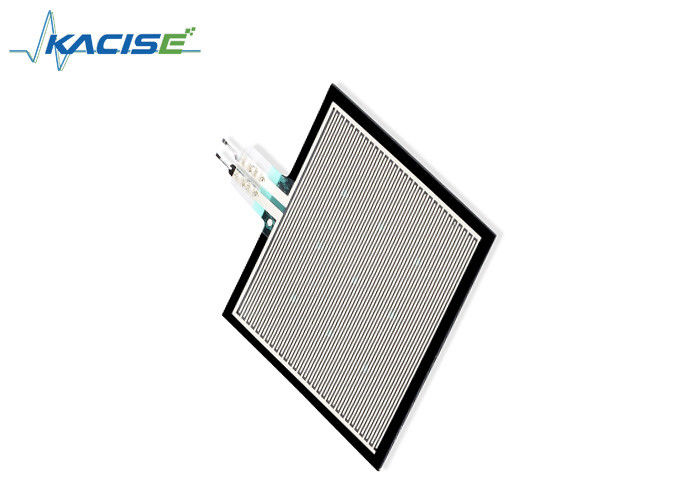

FSR406 Force Flexibel 필름 압력 센서
1, 설명
힘 감지 저항기는 감지 영역에 가해지는 힘에 반응하는 다양한 저항을 나타내는 저항성 센서입니다. 센서에 가해지는 힘이 증가하면 저항이 감소합니다.
단일 구역 센서의 경우 센서는 본질적으로 적용된 힘에 의해 값이 제어되는 가변 저항기 및 적용된 힘 및 설정에 의해 임계값이 제어되는 스위치로 처리될 수 있는 2단자 장치입니다.
센서는 견고한 폴리에스테르 필름, 고전도성 재료 및 나노 크기의 힘 감지 재료로 구성됩니다.
센서의 상단 레이어는 유연한 필름의 힘 감지 레이어 영역으로 구성됩니다. 하단 레이어는 유연한 필름의 전도성 회로 트레이스로 구성됩니다.
그리고 위의 두 층은 스페이서 접착제로 서로 붙어 있으며 활성 영역은 접착제가 없습니다. 활성 영역에 힘이 가해지면 상단 레이어의 힘 감지 레이어가 하단의 회로 트레이스를 션트하여 저항 출력 단자를 변경합니다.
2, 정적/동적 압력 감지
3, 기술 데이터 및 물리적 특성
| 두께 | 0.42mm |
| 모양 | 유연한 |
| 작동력 | 10g 해상도<=200KΩ |
| 감도 범위 | 10g ~ 10Kg |
| 해결 | 마디 없는 |
|
비작동식 저항 |
>10MΩ |
| 응답 시간 | <10us |
|
운영 중 온도 |
-40℃~+85℃ |
| 생활 시간 | >100만 |
|
반복성 동일 부분 |
+/-5%, 평균 R@1000g |
|
반복성 부분 부분 |
+/-10% 평균 R@1000g |
| 히스테리시스 |
+10%,@1000g, (RF+ - RF-)/FR+ |
| EMI | EMI를 생성하지 않음 |
| EDS | ESD에 민감하지 않음 |
| 경향 | <10%, 2.5kg 하중, 24시간 |
| RoHS 규제 | RoHS 규제 |
