산업용 원격 터빈 흐름 미터, 스플릿 펄스 흐름 미터 IP65 / IP68 보호

터빈 물 교류 미터

폭발 방지 교류 미터

원래 장소:

중국

브랜드 이름:

Kacise

인증:

CE / ISO / Explosion-proof

모델 번호:

KTF

저희와 연락

인용 을 요청 하십시오

산업용 원격 터빈 흐름 미터, 스플릿 펄스 흐름 미터 IP65 / IP68 보호

제품 세부 정보

DN(MM):

DN4~DN300

압력:

1.6 특별한 Mpa, 2.5Mpa,4.0Mpa,6.3Mpa

중간:

불순물이 없는 비부식성 저속 액체

의사소통:

RS-485 /MODBUS

정확성:

00.5% / 1.0%

출력:

펄스, 4-20mA 아날로그 출력, RS485, 하트

소재:

녹슬지 않는 Steel/SS316L /316

전원 공급:

12-24VDC /3.6V 리튬 배터리

보호 클래스:

IP65 또는 IP68

전 증명:

ExmdΙΙBT4

강조하다:

터빈 물 교류 미터

폭발 방지 교류 미터

지불 및 배송 조건

최소 주문 수량

가격

협상 가능

포장 세부 사항

판지/나무 상자

배달 시간

5~8 작업 일

지불 조건

L/C, D/A, T/T, 서부 동맹, MoneyGram

공급 능력

1000pcs

반 간섭 KTF 지능형 터빈 흐름 미터 기름과 다양한 액체를 측정하는 데 사용됩니다

가장 좋은 가격 을 구하라

청정 액체의 흐름을 측정하기 위한 터빈 흐름계

가장 좋은 가격 을 구하라

저희와 연락

86--17719566736

지금 연락하세요

제품 설명

원격형 펄스 아날로그 출력 터빈 흐름계 분기 튜빈 흐름계

설명

터빈 흐름계약품, 식품, 음료 산업에서 측정, 배치, 제어, 채용 등을 위해 널리 사용되는 흐름 미터흐름 측정기의 회전 부분은 좋은 반독식 및 썩지 않는 성능을 가진 특별한 재료로 만들어집니다. 흐름 계측기의 구조는 특별히 설계되고 매우 정확성과 반복성을 승인됩니다. 또한 간편한 유지보수 연결과 제품,의약품 및 음료 산업에 적합합니다.

특징

☆ 높은 정확도, 일반적으로 ± 1%R, ± 0.5%R, 0.2%R까지 높은 정확도
☆좋은 반복 가능성, 0.05% ~ 0.2%까지 단기 반복 가능성, 무역 결제에서 흐름 미터의 선호 선택입니다.
☆ 펄스 주파수 신호의 출력, 전체화 및 PC와 연결에 적합; 제로 변동 및 강한 간섭 저항
☆ 높은 주파수 신호 ((3 ~ 4KHz) 를 얻을 수 있으며 신호 해상도는 강력합니다.
☆ 폭 넓은 범위, 중간 및 큰 지름 최대 1:20작은 칼리버 1:10.
☆ 컴팩트 구조 및 편리한 유지 보수

사양s

매개 변수		가치	단위
직경	스라인	4, 6, 10, 15, 20, 25, 32, 40	mm
직경	플랜지 (클램프)	15, 20, 25, 32, 40, 50, 65, 80, 100, 125,150, 200	mm
정확성		±1, ±05, ±0.2 (특정)	%R
범위 비율		1:10, 1:15, 1:20
센서 재료		304, 316 ((L) 스테인리스 스틸 등
작업 환경	중간 온도	-20~120	°C
	환경 온도	-10~55	°C
	상대 습도	5%~90%
	대기 압력	86~106	KPa
신호 출력		센서: 펄스 주파수 신호, 낮은 전기 수준≤0.8V, 높은 수준≥8V 송신기: 두 개의 유선, 4-20 mA DC 전류 신호
통신 인터페이스		RS485
전원 공급		센서: +12V DC, +24V DC (선택) 송신기: +24V DC 지역 표시 유형: 내장 3V 리?? 셀 또는 외부 +24VDC
신호 전송 전선		STVPV3×0.3 (3개의 유선), 2×0.3 (2개의 유선)
송신 거리는		1000개 이상	m
신호 라인 인터페이스		기본 타입: 하우스만 커넥터 또는 3핵 케이블 폭발 방지형: M20 × 1.5 (F)
폭발성 등급		기본 타입: 폭발 방지 폭발 방지형: ExdIIBT6
보호 수준		IP65

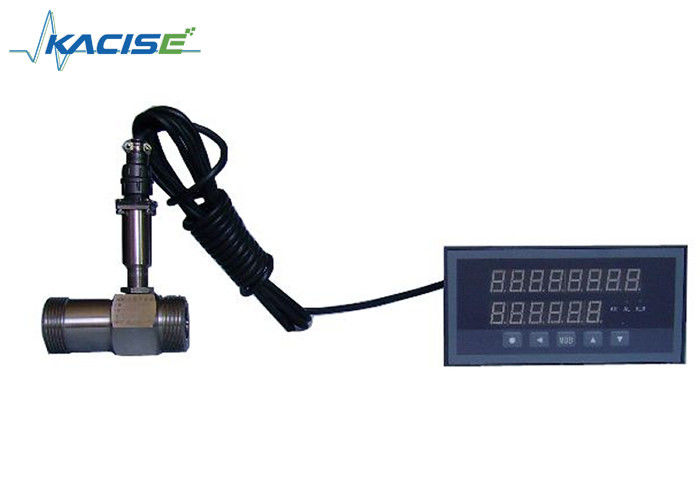

산업용 원격 터빈 흐름 미터, 스플릿 펄스 흐름 미터 IP65 / IP68 보호 0

작업 범위 및 작업 압력

직경 (mm)	표준 범위 (m)³/h)	확장 범위 (m)³/h)	정상 연결 & 압력 등급 (MPa)	특수 압력 등급 (MPa) (플랜지 연결)
DN4	00.04~0.25	00.04~0.4	가닥 연결/6.3	10, 16, 25
DN6	00.1~0.6	00.06~0.6	가닥 연결/6.3	10, 16, 25
DN10	00.2~1.2	0.15~1.5	가닥 연결/6.3	10, 16, 25
DN15	0.6~6	0.4~8	가닥 연결/6.3	4.0, 6.3, 10, 16, 25
DN15	0.6~6	0.4~8	플랜지 연결/2.5	4.0, 6.3, 10, 16, 25
DN20	0.8~8	0.45~9	가닥 연결/6.3	4.0, 6.3, 10, 16, 25
DN20	0.8~8	0.45~9	플랜지 연결/2.5	4.0, 6.3, 10, 16, 25
DN25	1~10	0.5~10	가닥 연결/6.3	4.0, 6.3, 10, 16, 25
DN25	1~10	0.5~10	플랜지 연결/2.5	4.0, 6.3, 10, 16, 25
DN32	1.5~15	0.8~15	가닥 연결/6.3	4.0, 6.3, 10, 16, 25
DN32	1.5~15	0.8~15	플랜지 연결/2.5	4.0, 6.3, 10, 16, 25
DN40	2~20	1~20	가닥 연결/6.3	4.0, 6.3, 10, 16, 25
DN40	2~20	1~20	플랜지 연결/2.5	4.0, 6.3, 10, 16, 25
DN50	4~40	2~40	플랜지 연결/2.5	4.0, 6.3, 10, 16, 25
DN65	7~70	4~70	플랜지 연결/2.5	4.0, 6.3, 10, 16, 25
DN80	10~100	5~100	플랜지 연결/2.5	4.0, 6.3, 10, 16, 25
DN100	20~200	10~200	플랜지 연결/2.5	4.0, 6.3, 10, 16, 25
DN125	25~250	13~250	플랜지 연결/1.6	2.5, 4.0, 6.3, 10, 16
DN150	30~300	15~300	플랜지 연결/1.6	2.5, 4.0, 6.3, 10, 16
DN200	80~800	40~800	플랜지 연결/1.6	2.5, 4.0, 6.3, 10, 16

차원

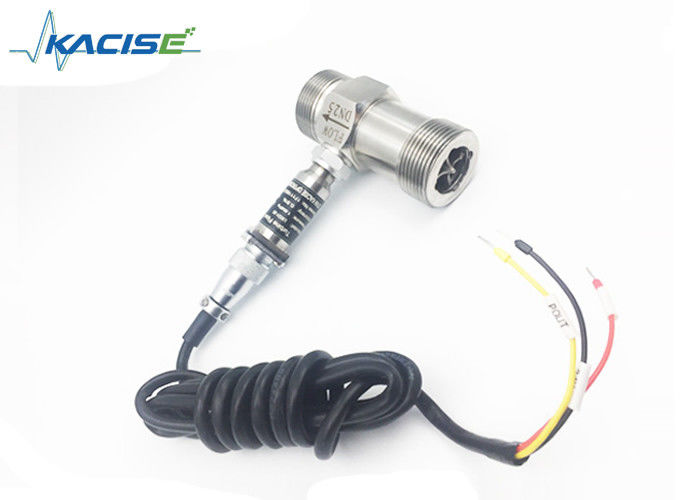

산업용 원격 터빈 흐름 미터, 스플릿 펄스 흐름 미터 IP65 / IP68 보호 1

다이어그램 1 (DN4~DN10):스레드 연결형 터빈 흐름 센서 (직선 파이프 섹션을 포함함)

다이어그램2 (DN15~DN40):스레드 연결 흐름 센서 크기 도면

다이어그램3 (DN4~DN10):플랜지 연결 터빈 흐름 센서 도면

다른 사양에 따라 센서 설치 방법, 스레드 또는 플랜지 연결을 채택, 설치 방법은 다이어그램 1, 2, 3에 표시됩니다.

설치 크기

직경 ((mm)	L ((mm)	G	K ((mm)	D ((mm)	n(홀)
4	295	G1/2
6	330	G1/2
10	450	G1/2
15	75	G1	Φ65	Φ14	4
20	80	G1	Φ75	Φ14	4
25	100	G5/4	Φ85	Φ14	4
32	140	G2	Φ100	Φ14	4
40	140	G2	Φ110	Φ18	4
50	150		Φ125	Φ18	4
65	170		Φ145	Φ18	4
80	200		Φ160	Φ18	8
100	220		Φ180	Φ18	8
125	250		Φ210	Φ18	8
150	300		Φ240	Φ22	8
200	360		Φ295	Φ22	12

주문 정보

모델								언급
KTF
DN	4							4mm
	6							6mm
	10							10mm
	15							15mm
	20							20mm
	25							25mm
	32							32mm
	40							40mm
	50							50mm
	65							65mm
	80							80mm
	100							100mm
	125							125mm
	150							150mm
	200							200mm
종류		N						센서 타입: +12V 또는 24V 전력, 출력 3선 시스템 펄스 신호
		A						송신기 유형: +24V 전력, 출력 2 전선 4-20mA
		B						스마트 타입: 리?? 셀, 로컬 표시기, 신호 출력 없이
		C						스마트 타입: +24V 전원, 지역 표시기, 2 개의 전선 4-20mA/펄스 출력
		C1						스마트 타입: +24V 전원, 로컬 표시기, RS485 통신
								프로토콜
		C2						스마트 타입: +24V 전원, 로컬 표시기, HART 프로토콜
정확성			05					0.5
			10					1.0
			02					0.2 (특급 주문, 배송시간 길다)
범위				W				확장된 측정 범위
범위				S				표준 측정 범위
시체 재료					S			304 SS
시체 재료					L			316 (L) SS
폭발 방지						N		폭발 방지
폭발 방지						E		폭발 방지기 ExdIIBT6
압력 등급							N	정상
압력 등급							H (x)	고기압

제조 및 재고

산업용 원격 터빈 흐름 미터, 스플릿 펄스 흐름 미터 IP65 / IP68 보호 2

포장

산업용 원격 터빈 흐름 미터, 스플릿 펄스 흐름 미터 IP65 / IP68 보호 3

적용
