제품 소개터빈 교류 미터

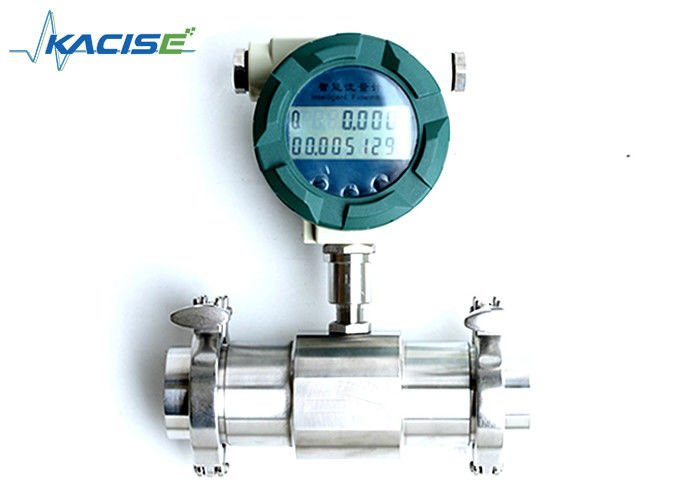

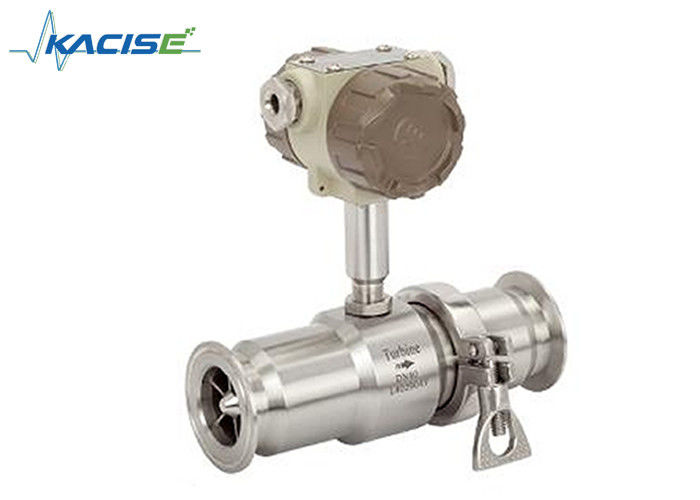

올리브 기름/야자유를 위한 맥박 아날로그 산출 터빈 교류 미터 고정확도

올리브 기름/야자유를 위한 맥박 아날로그 산출 터빈 교류 미터 고정확도

  • 올리브 기름/야자유를 위한 맥박 아날로그 산출 터빈 교류 미터 고정확도
  • 올리브 기름/야자유를 위한 맥박 아날로그 산출 터빈 교류 미터 고정확도
올리브 기름/야자유를 위한 맥박 아날로그 산출 터빈 교류 미터 고정확도
제품 상세 정보:
원래 장소: 중국
브랜드 이름: Kacise
인증: CE / ISO / Explosion-proof
모델 번호: KTF
결제 및 배송 조건:
최소 주문 수량: 1
가격: Negotiable
포장 세부 사항: 판지/나무 상자
배달 시간: 5~8 작업 일
지불 조건: L/C, D/A, T/T, 서부 동맹, MoneyGram
공급 능력: 1000pcs
접촉
상세 제품 설명
DN(MM): DN4~DN300 압력: 1.6 특별한 Mpa, 2.5Mpa,4.0Mpa,6.3Mpa
중간: 불순물이 없는 비부식성 저속 액체 통신: RS-485 /MODBUS
정확도: 00.5% / 1.0% 출력: 펄스, 4-20mA 아날로그 출력, RS485, 하트
소재: 녹슬지 않는 Steel/SS316L /316 전원 공급: 12-24VDC /3.6V 리튬 배터리
보호 클래스: IP65 또는 IP68 전 증명: ExmdΙΙBT4
하이 라이트:

터빈 물 교류 미터

,

폭발 방지 교류 미터

OEM 흐름 측정기 위생형 3 클램프 연결 터빈 식품 산업 위스키 흐름 측정기 / 맥주 / 우유 흐름 측정기







설명



터빈 흐름 미터 (Turbine Flow Meter) 는 의약품, 식품 및 음료 등의 산업에서 널리 사용되는 흐름 측정 장치입니다. 측정, 배치, 제어,그리고 채우기터빈 흐름 측정기의 주요 특징과 특성은 다음과 같습니다:



회전 부분 재료: 흐름 미터의 회전 부분은 뛰어난 부식 방지 및 노갈 방지 성능으로 알려진 특수 재료로 만들어집니다.이것은 까다로운 산업 환경에서 내구성과 수명을 보장합니다..



구조적 설계: 유동계 는 정확성 과 반복성 을 향상 시키는 특수 설계 된 구조 를 갖추고 있다.이 설계는 산업 공정에서 정확하고 신뢰할 수 있는 흐름 측정을 달성하는 데 중요합니다..



애플리케이션: 흐름계수는 정확성과 위생이 중요한 요소인 제약 및 음료 산업의 애플리케이션에 특히 적합합니다.



부식 방지 특성: 재료 선택과 설계 고려 사항에 따라 흐름 미터는 부식 저항성을 나타냅니다.정확성을 손상시키지 않고 다양한 액체를 처리하기에 적합합니다..



간편 한 유지보수: 유동계 는 간편 한 유지보수 를 위해 설계 되었으며, 신속 하고 편리한 유지보수가 필수적 인 산업 환경 에서 사용 을 용이 하게 한다.



다재다능성: 터빈 흐름 계측기는 다재다능하며 측정, 배치, 제어 및 채용과 같은 다양한 응용 프로그램을 허용합니다.그 적응력 때문에 다양한 산업 공정에서 귀중한 도구가 됩니다..



정확한 측정: 흐름 미터는 정확하고 신뢰할 수있는 흐름 측정을 제공하도록 설계되었으며 의약품 및 식품 및 음료와 같은 산업의 정밀 요구 사항을 충족시킵니다.



전체적으로, 터빈 흐름 미터는 내구성, 정확성 및 위생 표준을 유지하는 것이 결정적인 산업에 적합한 것으로 유명합니다.



특징

☆ 높은 정확도, 일반적으로 ± 1%R, ± 0.5%R, 0.2%R까지 높은 정확도
☆좋은 반복 가능성, 0.05% ~ 0.2%까지 단기 반복 가능성, 무역 결제에서 흐름 계측기의 선호 선택입니다.
☆ 펄스 주파수 신호의 출력, 전체화 및 PC와 연결에 적합; 제로 변동 및 강한 간섭 저항
☆ 높은 주파수 신호 ((3 ~ 4KHz) 를 얻을 수 있으며 신호 해상도는 강력합니다.
☆ 폭 넓은 범위, 중간 및 큰 지름 최대 1:20작은 칼리버 1:10.
☆ 컴팩트 구조 및 편리한 유지 보수



사양s



매개 변수 가치 단위



직경

스라인 4, 6, 10, 15, 20, 25, 32, 40 mm
플랜지 (클램프) 15, 20, 25, 32, 40, 50, 65, 80, 100, 125,150, 200 mm
정확성 ±1, ±05, ±0.2 (특정) %R
범위 비율 1:10, 1:15, 1:20
센서 재료 304, 316 ((L) 스테인리스 스틸 등



작업

환경

중간 온도 -20~120 °C
환경 온도 -10~55 °C
상대 습도 5%~90%
대기 압력 86~106 KPa
신호 출력

센서: 펄스 주파수 신호, 낮은 전기 수준≤0.8V, 높은 수준≥8V

송신기: 두 개의 유선, 4-20 mA DC 전류 신호


통신 인터페이스 RS485



전원 공급



센서: +12V DC, +24V DC (선택)

송신기: +24V DC

지역 표시 유형: 내장 3V 리?? 셀 또는 외부 +24VDC



신호 전송 전선 STVPV3×0.3 (3개의 유선), 2×0.3 (2개의 유선)



송신 거리는 1000개 이상 m
신호 라인 인터페이스

기본 타입: 하우스만 커넥터 또는 3핵 케이블

폭발 방지형: M20 × 1.5 (F)


폭발성 등급

기본 타입: 폭발 방지

폭발 방지형: ExdIIBT6


보호 수준 IP65

























































올리브 기름/야자유를 위한 맥박 아날로그 산출 터빈 교류 미터 고정확도 0



측정 범위 및 작업 압력



직경

(mm)

표준 범위 (m)3/h) 확장 범위 (m)3/h)

정상 연결 &

압력 등급 (MPa)

특수 압력 등급 (MPa) (플랜지 연결)
DN4 00.04~0.25 00.04~0.4 가닥 연결/6.3 10, 16, 25
DN6 00.1~0.6 00.06~0.6 가닥 연결/6.3 10, 16, 25
DN10 00.2~1.2 0.15~1.5 가닥 연결/6.3 10, 16, 25
DN15 0.6~6 0.4~8 가닥 연결/6.3 4.0, 6.3, 10, 16, 25
플랜지 연결/2.5
DN20 0.8~8 0.45~9 가닥 연결/6.3 4.0, 6.3, 10, 16, 25
플랜지 연결/2.5
DN25 1~10 0.5~10 가닥 연결/6.3 4.0, 6.3, 10, 16, 25
플랜지 연결/2.5
DN32 1.5~15 0.8~15 가닥 연결/6.3 4.0, 6.3, 10, 16, 25
플랜지 연결/2.5
DN40 2~20 1~20 가닥 연결/6.3 4.0, 6.3, 10, 16, 25
플랜지 연결/2.5
DN50 4~40 2~40 플랜지 연결/2.5 4.0, 6.3, 10, 16, 25
DN65 7~70 4~70 플랜지 연결/2.5 4.0, 6.3, 10, 16, 25
DN80 10~100 5~100 플랜지 연결/2.5 4.0, 6.3, 10, 16, 25
DN100 20~200 10~200 플랜지 연결/2.5 4.0, 6.3, 10, 16, 25
DN125 25~250 13~250 플랜지 연결/1.6 2.5, 4.0, 6.3, 10, 16
DN150 30~300 15~300 플랜지 연결/1.6 2.5, 4.0, 6.3, 10, 16
DN200 80~800 40~800 플랜지 연결/1.6 2.5, 4.0, 6.3, 10, 16



차원

올리브 기름/야자유를 위한 맥박 아날로그 산출 터빈 교류 미터 고정확도 1

다이어그램 1 (DN4~DN10):스레드 연결형 터빈 흐름 센서 (직선 파이프 섹션을 포함함)

다이어그램2 (DN15~DN40):스레드 연결 흐름 센서 크기 도면

다이어그램3 (DN4~DN10):플랜지 연결 터빈 흐름 센서 도면

다른 사양에 따라 센서 설치 방법, 스레드 또는 플랜지 연결을 채택, 설치 방법은 다이어그램 1, 2, 3에 표시됩니다.



설치 크기



직경 ((mm) L ((mm) G K ((mm) D ((mm) n(홀)
4 295 G1/2
6 330 G1/2
10 450 G1/2
15 75 G1 Φ65 Φ14 4
20 80 G1 Φ75 Φ14 4
25 100 G5/4 Φ85 Φ14 4
32 140 G2 Φ100 Φ14 4
40 140 G2 Φ110 Φ18 4
50 150   Φ125 Φ18 4
65 170   Φ145 Φ18 4
80 200   Φ160 Φ18 8
100 220   Φ180 Φ18 8
125 250   Φ210 Φ18 8
150 300   Φ240 Φ22 8
200 360   Φ295 Φ22 12



주문 정보



모델 언급
KTF
DN 4             4mm
6             6mm
10             10mm
15             15mm
20             20mm
25             25mm
32             32mm
40             40mm
50             50mm
65             65mm
80             80mm
100             100mm
125             125mm
150             150mm
200             200mm
종류 N           센서 타입: +12V 또는 24V 전력, 출력 3선 시스템 펄스 신호
A           송신기 유형: +24V 전력, 출력 2 전선 4-20mA
B           스마트 타입: 리?? 셀, 로컬 표시기, 신호 출력 없이
C           스마트 타입: +24V 전원, 지역 표시기, 2 개의 전선 4-20mA/펄스 출력
C1           스마트 타입: +24V 전원, 로컬 표시기, RS485 통신
            프로토콜
C2           스마트 타입: +24V 전원, 로컬 표시기, HART 프로토콜
정확성 05         0.5
10         1.0
02         0.2 (특급 주문, 배송시간 길다)
범위 W       확장된 측정 범위
S       표준 측정 범위
시체 재료 S     304 SS
L     316 (L) SS
폭발 방지 N   폭발 방지
E   폭발 방지기 ExdIIBT6
압력 등급 N 정상
H (x) 고기압

















































































제조 및 재고



올리브 기름/야자유를 위한 맥박 아날로그 산출 터빈 교류 미터 고정확도 2





































































































포장



올리브 기름/야자유를 위한 맥박 아날로그 산출 터빈 교류 미터 고정확도 3



적용



올리브 기름/야자유를 위한 맥박 아날로그 산출 터빈 교류 미터 고정확도 4
