원래 장소:
중국
브랜드 이름:
Kacise
인증:
Intrinsically safe, explosion proof, CE certificate
모델 번호:
GXPS800

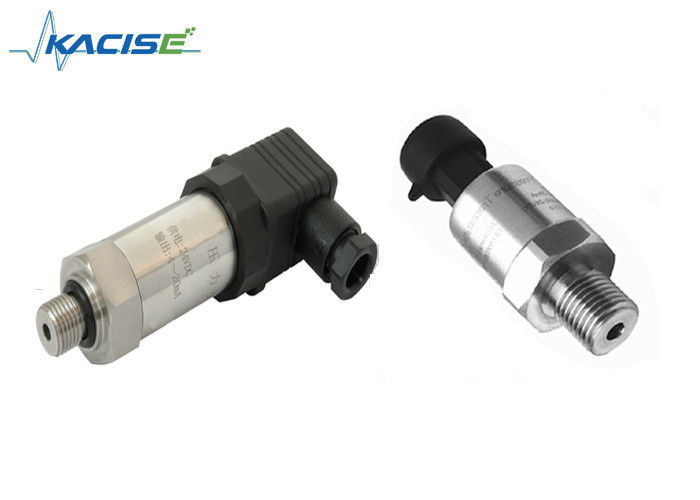

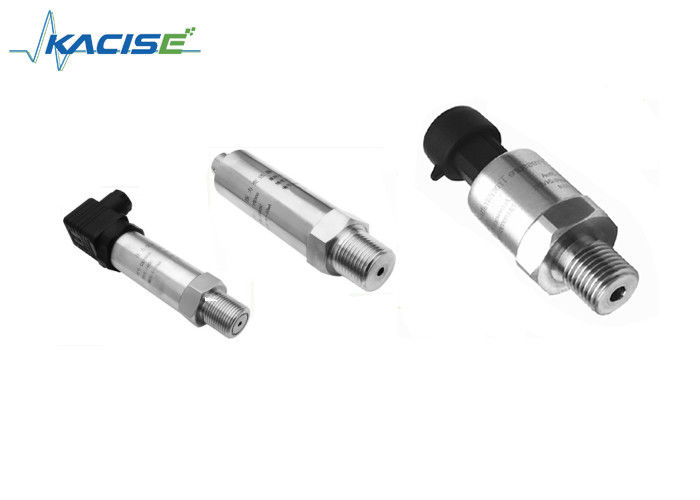

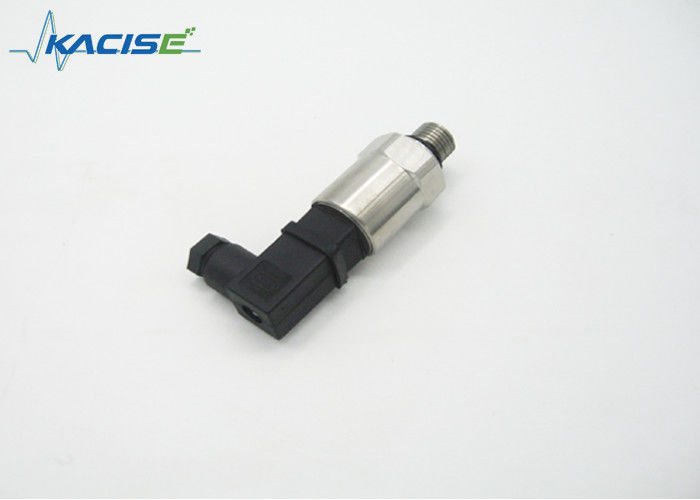

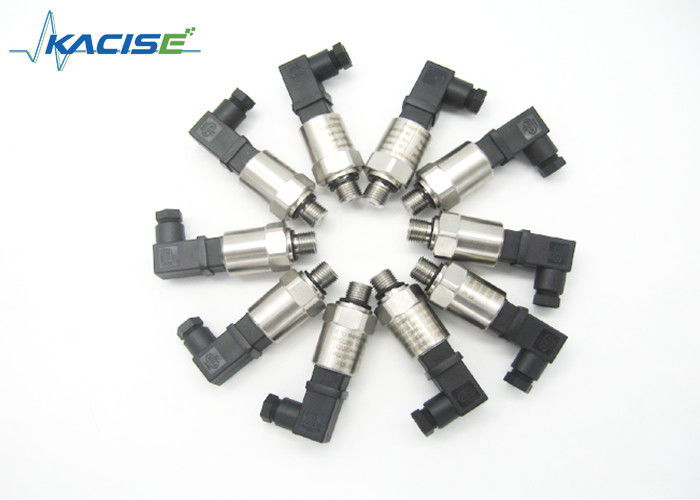

GXPS800 시리즈 DC 및 AC 출력 ±0.1 정확도 스퍼터링 필름 코어
자동차 엔진용 방수 케이블이 있는 압력 센서
애플리케이션
특징
소개
GXPS800 시리즈 스퍼터링 필름 압력 트랜스미터는 고온, 넓은 범위, 고정밀 제품입니다. 물, 기름, 가벼운 부식성 액체 및 가스와 같은 가스, 액체 압력 감지에 널리 사용됩니다.
스퍼터링 필름 코어는 화학적 방법을 사용하여 탄성체의 코어 본체에 화학적 방법으로 절연체 층을 스퍼터링하고 절연체 얇은 금속 휘트스톤 브리지 및 온도 보상 저항기에 대한 일련의 측정을 사용하여 스퍼터링하고 마지막으로 금속 필름 저항기 위에 절연 재료 층으로 덮습니다. 탄성체에 압력 엘라스토머 변형이 일어나면 금속박막, 변형과 함께 스퍼터링 휘트스톤 브리지가 발생하여 선형 출력을 생성합니다.
전자 인터페이스 및 신호 정의
| 전기 연결 | |||||
| 2선 | 3선 | 4선 | 케이블 | 히르슈만 | 에어 플러그 |
| 힘 | 힘 | 파워+ | 빨간색 | 1 | 1 |
| 산출 | 산출 | 출력+ | 파란색 | 2 | 2 |
| 전원 접지 | 힘 - | 검은색 | 3 | 3 | |
| 산출- | 녹색 | ||||
| 차폐형 | 차폐된 | 차폐형 | 노란색 | 4 | |
매개변수
| 투기. | 값 | ||||
| 압력 범위 | -0.1....-0.01MPa......200MPa | ||||
| 부하 압력 | 공칭값 압력의 2배(1.5X) | ||||
| 파열압력 | 공칭값 압력의 4배(3X) | ||||
| 정확성 | ±0.1%FS, ±0.25%FS, ±0.5%FS | ||||
| 안정 | 일반적인 값은 0.25%FS/년, 최대입니다. 0.4%FS | ||||
| 작동 온도 | -50°C~150°C | ||||
| 보상온도 | -20°C~120°C | ||||
| 중간 호환성 | 1Cr18Ni9Ti와 호환되는 모든 가성 매체 | ||||
| 전기적 성능 | 2선식 3/4선식 | ||||
| 출력 신호 | 4~20mA,0~20mA,0~10mA,0~5V | 0~10V | |||
| 전원공급장치 | 12~30Vdc,0-30VDC,1-5V,0.5-3V | ||||
| 부하 압력 | (U-10)/0.02(Ω) | >20kΩ | |||
| 격리 | >100MΩ@50V | ||||
| 전기적 강도 | 500V@60초 | ||||
| 진동/충격 | 10g/5~2000Hz, 축 X/Y/Z20g 사인 11ms | ||||
| 압력 내구성 | 2×106압력 원 @25°C | ||||
| 전기 연결 | Hirsmann, 에어 플러그, 고정 케이블, 방수 케이블 | ||||
| 표시 범위 | -999~1999 | ||||
| 압력 포트 | M20×1.5, G1/4, G1/2, R1/2, NPT1/2, NPT1/4 | ||||
| 압력 유형 | 지, 에스 | 응답 시간: 10ms | |||
| EMI/EMC | EMI: EN50081-1/-2; EMC: EN50082-2 | ||||
