원래 장소:
중국
브랜드 이름:
KACISE
인증:
ISO / CE / Explosion-proof
모델 번호:
KVF 시리즈
소개

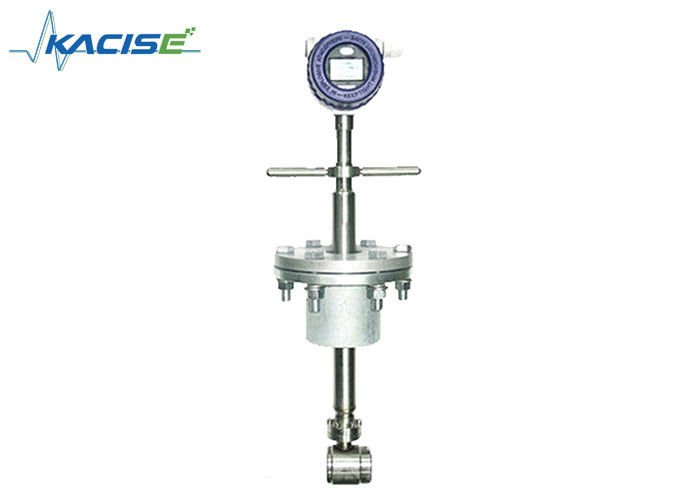

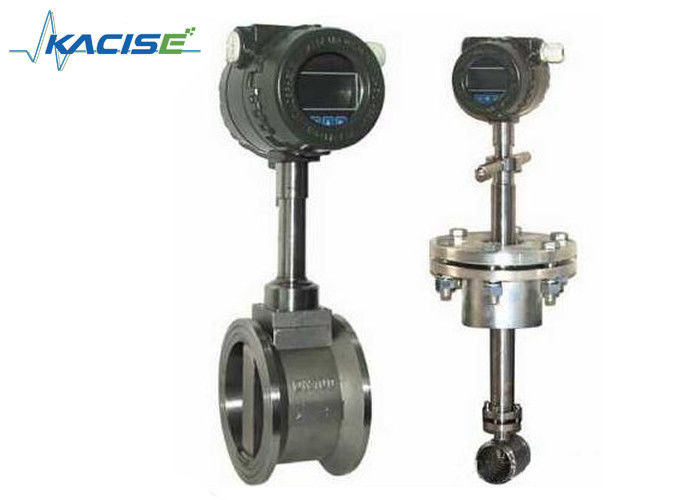

소용돌이 흐름을 측정하는 계기는 다양한 가스, 증기,액체 흐름 측정. DN15에서 DN600까지의 스펙트럼의 LUGB 시리즈의 소용돌이 흐름계, 구조적 특성에 따라 전체 튜브 소용돌이 흐름계 및 플러그인 소용돌이 흐름계로.다른 출력 신호에 따라 펄스 출력 모드 센서와 전송기의 표준 전류 출력으로 나눌 수 있습니다이 도구는 폭 넓은 흐름 측정 범위, 높은 정확성, 간단한 구조, 작은 압력 손실, 움직이는 부품이 없는 등의 장점이 있습니다.그것은 닫힌 파이프 라인에서 순간 흐름과 전체 유체의 흐름을 측정하는 데 적용됩니다..
구조의 소용돌이 흐름 측정기
특징
측정은 유체의 밀도, 점도, 습도, temperature pressure and conductivity There are no obstacle parts in the measuring tube no pressure loss to the tube of which the straight part is of low requirement The sensor with grounded electrode gurantees the grounding wellThe sensor with advanced processing technology is of nice resistance to the negative pressure.
매개 변수
| 파이프 직경 | DN15~DN1800 |
| 미터 재료 | 1Cr18Ni9Ti |
| 명목 압력 (Mpa) | 1.6Mpa; 2.5Mpa; 4.0Mpa |
| 측정된 중간 온도 (°C) | -40~+250°C; -40~+350°C |
| 환경 조건 | 온도:-10~+55°C, 습도 5%~90%, 압력: 86~106Kpa |
| 정확도 클래스 | 액체: ±05 |
| 가스 또는 증기의 측정: | 판독 ± 10± 15 |
| 턴다운 비율 | 1:10;1:15 |
| 압력 손실 계수 | Cd<26 |
| 출력 신호 | 4~20mA 또는 펄스 |
| 전원 공급 |
센서: +12VDC, +24VDC 송신기: +24VDC 현장 표시: 3.2V 배터리 |
| 신호 전송 라인 | STVPV3×0.3 (삼선), 2×0.3 (두선) |
| 설치 | 융합된 클램핑 플랜지 또는 플랜지 연결 |
| 전송 거리 | ≤ 500m |
| 신호 라인 인터페이스 | 남성 스레드 M20×15 |
| 폭발 수준 | EXDIIBT6 |
| 보호급 | IP65 |
| 진동 가속을 허용 | 1.0g |
모델 선택
| KVF | 매개 변수 | ||||||||||
| 명목 지름 | DNXX | DN15~DN1800 (mm) | |||||||||
| 구조 | F | 디스플레이가 있는 원격 타입 | |||||||||
| Y | 디스플레이가 있는 컴팩트 타입 | ||||||||||
| 정확성 | A | 파이프 타입: 클래스 10 | |||||||||
| B | 삽입형: 클래스 25 | ||||||||||
| 명목 압력 | 16 | 1.6Mpa | |||||||||
| XX | 사용자 정의 | ||||||||||
| 중기의 최대 온도 | M | < 250°C | |||||||||
| H | > 250°C | ||||||||||
| 다른 기능 | P | 압력 보완장치 | |||||||||
| T | 온도 보상으로 | ||||||||||
| PT | 압력 및 온도 보상 | ||||||||||
| 힘 | 1 | 12~28VDC | |||||||||
| 2 | 85~265VAC (리모트 디스플레이) | ||||||||||
| 3 | 3.6V 리?? 배터리 (현장 표시) | ||||||||||
| 출력 | A | 4~20mA | |||||||||
| M | 전압 펄스 | ||||||||||
| H | HART | ||||||||||
| R1 | RS232 | ||||||||||
| R2 | RS485 | ||||||||||
| 설치 | 1 | 플랜지 | |||||||||
| 2 | 클램프 플랜지 | ||||||||||
| 3 | 삽입 | ||||||||||
| 4 | 스라인 | ||||||||||
| 5 | 클램프 | ||||||||||
| 폭발 방지 | A | 폭발물 없는 | |||||||||
| B | 내부 폭발성 | ||||||||||
| G | 방화 방지 | ||||||||||
패키지
적용
