| 원래 장소: | 중국 |
| 브랜드 이름: | KACISE |
| 인증: | ISO / CE / Explosion-proof |
| 모델 번호: | KVF 시리즈 |
| 최소 주문 수량: | 1PC |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 판지/나무 상자 |
| 배달 시간: | 7 작업 일 |
| 지불 조건: | L/C, D/A, D/P, T는 / T, 웨스턴 유니온, MoneyGram |
| 압력: | 1.6 Mpa, 2.5Mpa, (특별한) 4.0Mpa | 지름: | DN15 ~ DN1800 |
|---|---|---|---|
| 온도: | -20' Ｃ - +160 'Ｃ | 전원 공급기: | 24VDC, 220VAC |
| 통신: | RS-485 / 모드 버스, 하트 | 정확도: | ±1.0% (표준) |
| 출력 신호: | 4~20mA | 설치: | 나사산 / 플랜지 / 3 클램프 |
| 언어: | 중국어, 영어 | ||
| 하이 라이트: | 압축공기 교류 미터,삽입 유형 교류 미터 |
||

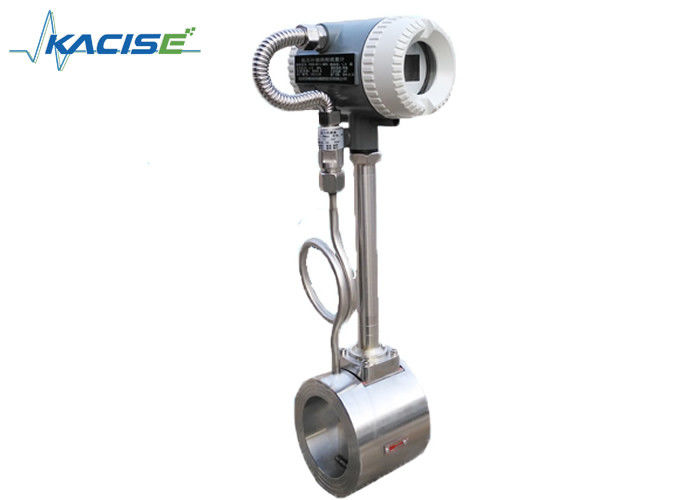

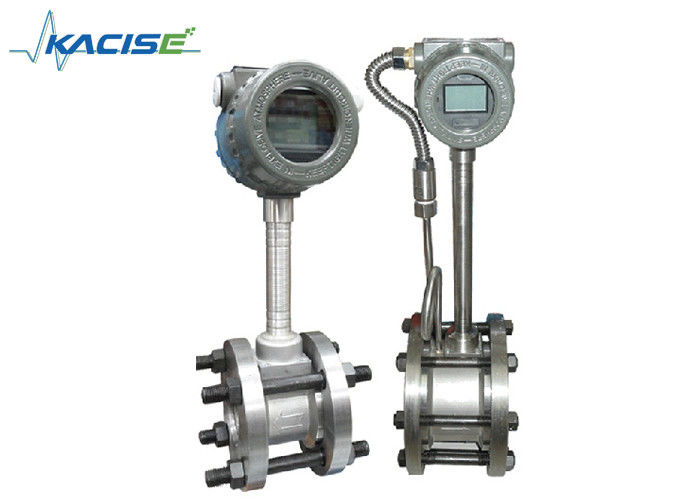

공기 압축기로부터의 압축된 공기를 위한 플랜지 클램프 커넥레이션 와유량계 가스 플로미터
도입
넓게 산업에서 사용되는 카르만 와류량계는 정비사 소용돌이의 현상을 이용하여 만들어진 일종의 유량계 입니다. 소용돌이발생기가 수직적으로 유체에 삽입될 때, 카르만 소용돌이열은 유동적인 것 생성기를 바이페이드 때 형성될 것입니다. 특정 조건 하에서, 비대칭인 소용돌이열은 안정적인 채로 남아 있을 수 있습니다. 이 경우에, 소용돌이의 주파수 Ｆ는 직접적으로 유체의 흐름 속도의 Ｖ에 비례하고 소용돌이발생기의 전면 폭의 Ｄ 반비례합니다.
KVF 유량계는 정비사 소용돌이 유량계의 원리를 이용하는 카르만 와류량계이고 공기, 산소, 가스, 천연가스와 다른 화학 기체 측정을 위해 사용될 수 있습니다. 제품은 고립화, 차폐성과 필터링의 측정과 함께, 진보적 차동기술을 채택했습니다, 그것이 가지고 있었고 더 좋은 제진 테이블 성능과 신호 안정성을 소유합니다.계량량이 근무 조건에 흐르는게 특징 지나서 작은 압력 손실, 광범위한 범위,고 정밀도, 거의 영향을 받지 않은 지나서 유동적 밀도, 압력, 온도, 점착성과 다른 매개 변수입니다. 어떤 이동 기계 파트, 그렇게 높은 신뢰성, 작은 유지. 기기 파라미터는 오랫동안 안정적일 수 있습니다.
특징
1. Flange&body : 완전하게 안출된 조각, 그것이 pieces.100% SS304 자료 안으로 파괴를 회피할 것이라고, 우리가 자료 보고서를 제공할 수 있습니다.
2. 회로판 : 공급자 사용 아날로그 회로판, 디지털 회로의 대부분이 탑승하는 디지털 회로 보드, 반대론자는 제진 테이블과 대항 간섭의 장점을 즐깁니다.
3. 흐름 컨버터 : 독특한 모듈 설계, 아마추어가 작동하고, 분해되고 쉽게 모일 수 있습니다, 그것이 사고위험을 피할 것입니다.
4. 용접되는 것 : 진보적 어류 비늘 기술을 채택하세요, 그것이 용접 솔기를 좋게 보이게 하고, 매끈해집니다.
5. 내장형 센서, 삼각주와 일본 타원형 기술은 떨어져 나가지 않을 것입니다, 우리가 이미 특허에 신청했습니다.
6. 우리의 매체 온도 센서는 가장 높은 온도 약 350C를 측정할 수 있습니다, 일반이 그것은 -40~250C입니다.
매개 변수
| 파이프 직경 | DN15~DN1800 |
| 미터 재료 | 1Cr18Ni9Ti |
| 공칭 압력 (Mpa) | 1.6Mpa ; 2.5Mpa ; 4.0Mpa |
| 측정된 매체 온도 (C) | -40~+250C ; -40~+350C |
| 환경적인 조건 | 온도 :-10~+55C, 습도 5%~90%, 압력 : 86~106Kpa |
| 정밀도 계급 | 액체 : ±0.5를 읽기 |
| 측정 가스 또는 증기 : | reading±1.0,±1.5 |
| 턴다운율 | 1:10;1:15 |
| 압력 손실 계수 | Cd<2> |
| 출력 신호 | 4-20mA 또는 펄스 |
| 전원 공급기 |
센서 : +12VDC, +24VDC 송신기 : +24VDC 현장에 전시하세요 : 3.2V 배터리 |
| 신호 전송 라인 | STVPV3×0.3(three-wire), 2×0.3 (2개 와이어) |
| 설치 | 통합된 설치 테두리 또는 플랜지 연결 |
| 전송거리 | ≤500m |
| 신호라인 인터페이스 | 남자 threadM20×1.5 |
| 폭발 수준 | ExdIIBT6 |
| 보호 클래스 | IP65 |
| 진동 가속도를 허락하세요 | 1.0g |
모델 선택
| KVF | 매개 변수 | ||||||||||
| 공칭 직경 | DNXX | DN15~DN1800 (밀리미터) | |||||||||
| 구조 | Ｆ | 디스플레이와 리모트형 | |||||||||
| Ｙ | 디스플레이와 축소형 | ||||||||||
| 정확도 | A | 파이프 형태 : 클래스 1.0 | |||||||||
| 비 | 삽입물 형태 : 클래스 2.5 | ||||||||||
| 공칭 압력 | 16 | 1.6Mpa | |||||||||
| XX | 특화 | ||||||||||
| 맥스. 임시. 매체의 | Ｍ | <250> | |||||||||
| Ｈ | >250C | ||||||||||
| 다른 기능 | Ｐ | 압력 보정으로 | |||||||||
| Ｔ | 온도 보상으로 | ||||||||||
| PT | 압력과 온도 보상으로 | ||||||||||
| 힘 | 1 | 12~28VDC | |||||||||
| 2 | 85~265VAC (원격디스플레이) | ||||||||||
| 3 | (현장 디스플레이에) 3.6V 리튬 배터리 | ||||||||||
| 출력 | A | 4-20mA | |||||||||
| Ｍ | 전압 펄스 | ||||||||||
| Ｈ | 하트 | ||||||||||
| R1 | RS232 | ||||||||||
| R2 | RS485 | ||||||||||
| 설치 | 1 | 플랜지 | |||||||||
| 2 | 클램프 플랜지 | ||||||||||
| 3 | 삽입 | ||||||||||
| 4 | 스레드 | ||||||||||
| 5 | 클램프 | ||||||||||
| 방폭 | A | 어떤 방폭 | |||||||||
| 비 | 본질적 방폭 | ||||||||||
| Ｇ | 방염 | ||||||||||
제조와 주식
패키지
애플리케이션
