원래 장소:
중국 (본토)
브랜드 이름:
Kacise
인증:
ISO9001:2008
모델 번호:
GR6

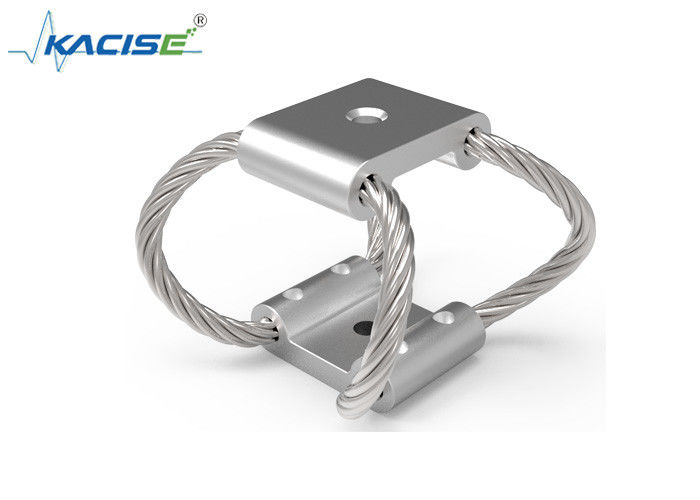

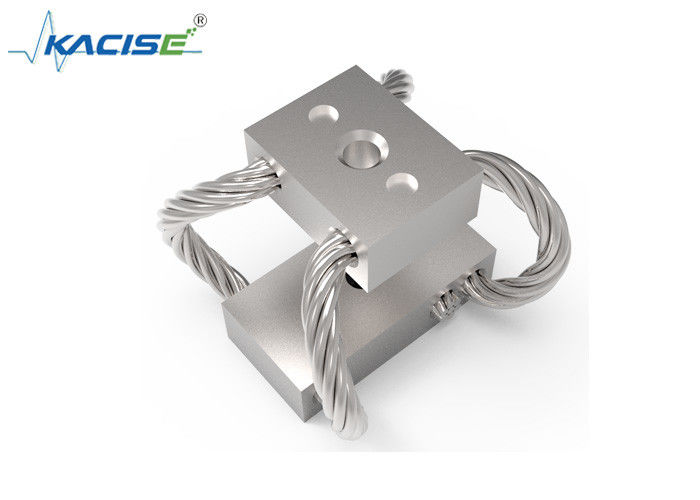

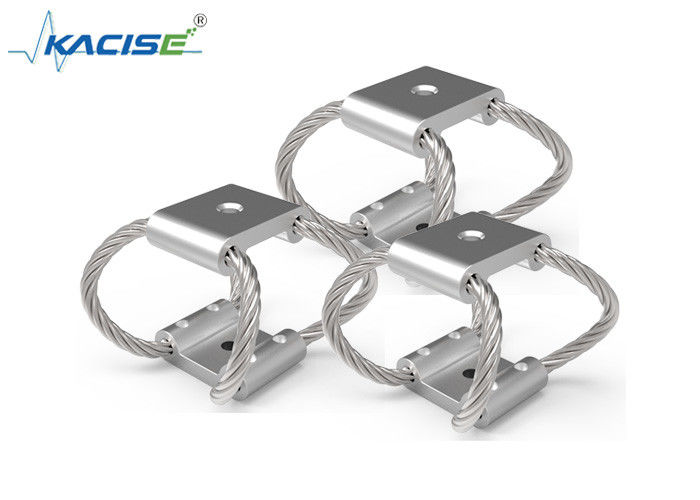

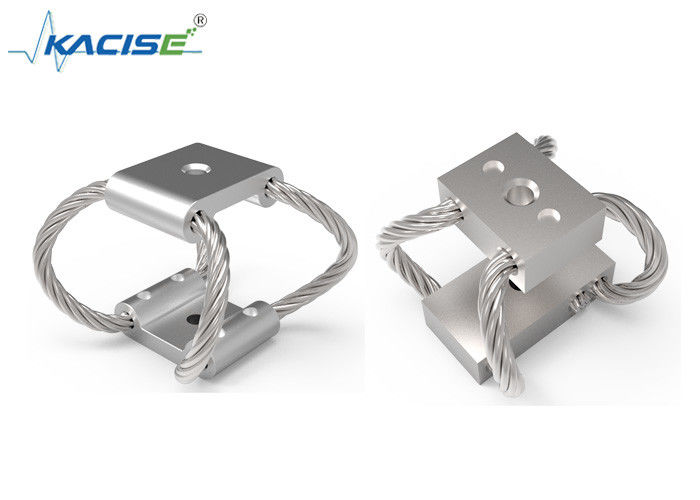

GX 컴팩트 와이어 로프 아이솔레이터는 간편한 단일 지점 설치 기능을 갖추고 있어 거의 모든 응용 분야에 설치할 수 있습니다. 또한 크기가 작기 때문에 개별 시스템 구성 요소를 분리할 수 있으므로 민감한 장비 및 전자 장치에 사용하기에 이상적입니다. 표준 GX 와이어 로프 아이솔레이터와 마찬가지로 GX 컴팩트 와이어 로프 아이솔레이터는 온도나 기판 요구 사항에 관계없이 최대의 신뢰성을 보장하고 와이어 로프 아이솔레이터 시리즈와 유사한 MILSPECS를 충족하는 데 도움이 되는 특허받은 전체 금속 설계 및 구성 요소를 특징으로 합니다. "컴팩트 와이어 로프 아이솔레이터 크기 정보"를 참조하십시오.
치수 매개변수 테이블
| 모델 | 높이±1.5(mm) | 폭(mm) | 체중(kg) | 장착 옵션 | 관통 구멍(mm) | 실(mm) | C'싱크 |
| GR6-100 | 47 | 54 | 0.91 | 에이,비,씨,디,이,에스 | Φ7 | M6x1.0 | 90 |
| GR6-200 | 55 | 59 | 0.99 | ||||
| GR6-300 | 64 | 64 | 1.04 | ||||
| GR6-400 | 79 | 73 | 1.17 |
표 1 GR4 시리즈 기술 매개변수
| 모델 | 최대정하중(N) | 최대 처짐(mm) | Kv(진동)(KN/m) | Ka(충격)(KN/m) |
| GR6-100 | 142 | 22.1 | 32 | 16 |
| GR6-200 | 93 | 29.5 | 20 | 9.6 |
| GR6-300 | 67 | 37.6 | 15 | 5.3 |
| GR6-400 | 36 | 51.6 | 7.9 | 2.6 |
표 2 GR4 45°압축/롤 하중
| 모델 | 최대정하중(N) | 최대 처짐(mm) | Kv(진동)(KN/m) | Ka(충격)(KN/m) |
| GR6-100 | 40 | 22.9 | 16 | 7.9 |
| GR6-200 | 33 | 30.5 | 9.6 | 5.3 |
| GR6-300 | 22 | 38.1 | 7.9 | 2.8 |
| GR6-400 | 13 | 53.3 | 3.5 | 1.2 |
표 3 GR4 전단/롤 하중
| 모델 | 최대정하중(N) | 최대 처짐(mm) | Kv(진동)(KN/m) | Ka(충격)(KN/m) |
| GR6-100 | 40 | 20.6 | 7.9 | 7.9 |
| GR6-200 | 31 | 27.4 | 4.4 | 4.4 |
| GR6-300 | 22 | 34.3 | 2.6 | 2.6 |
| GR6-400 | 16 | 48 | 1.6 | 1.6 |
| 응용 | 일반적인 장비 | 보호 | 운영상 이점 |
| 배 | 전자제품, 컴퓨터, 기계 |
폭발적인 폭발, 고유 진동, 폭풍 |
긴 수명, 유지보수가 필요 없음, 극한 온도, 내식성, 모든 축 보호 |
| 험지형 차량 | 계측, 발전기, 전자제품 |
거친 지형, 열악한 도로 상황, 충돌 |
긴 수명, 유지보수가 필요 없음, 극한 온도, 오존, 방사능, 자외선 |
| 항공기 | 전자제품, 컴퓨터 | 고중력 기동, 경착륙, 난기류 |
극한의 온도와 고도, 경량 |
| 선적 컨테이너 | 광학, 기기, 미사일, 전자제품 |
운송, 하차 처리, 로딩/언로딩 |
긴 수명, 유지보수가 필요 없음, 습기에 노출, 반복 사용 |
| 산업용 장비 |
원심분리기, 건조기, 펌프 |
불균형 동적 부하, 유체 해머, 고유 진동, 기초 취약성 |
긴 수명, 유지보수가 필요 없음, 부식성 환경 |
| 병기 장비 |
미사일 발사대, 탱크 포병, 컴퓨터 제어, 전자 제품 |
험난한 지형, 철도 험핑, 대중교통 | 유지 관리가 필요 없음, 극한의 온도, 폭발 근처 |
| 의료 장비 |
기계 장비 환자 진료에 꼭 필요한 |
움직이는 부품의 진동, 이동식 카트-운반 충격 | 무유지보수, 가스 배출 없음, 멸균 가능 |
| 굴뚝 |
굴뚝, 수세미, 측정 장치 |
공명을 일으키는 바람 주파수, 스크러버 근처에 난류를 일으키는 스택 가스 등 |
유지보수가 필요 없음, 극한 온도, 부식성 환경 |
