원래 장소:
중국
브랜드 이름:
Kacise
인증:
CE / ISO / Explosion-proof
모델 번호:
KUHM2100

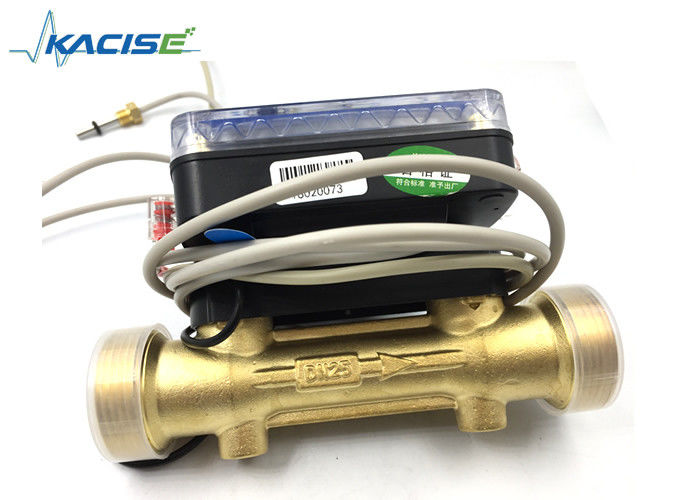

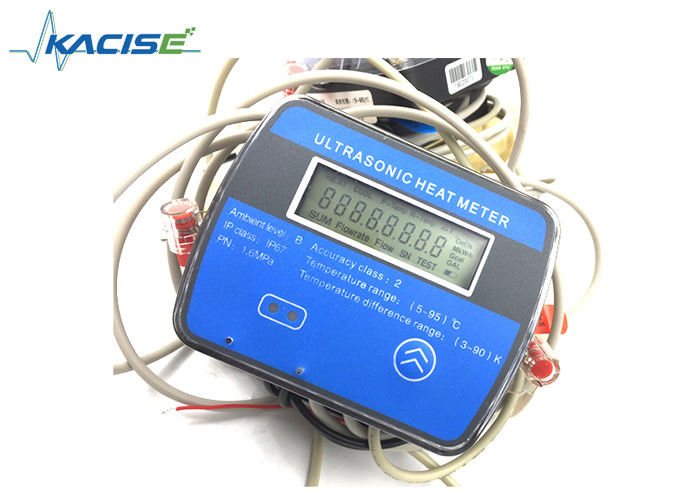

무선 초음파 Btu 미터 로라 / GPRS 초음파 열 미터 주택 / 아파트 / 건물
설명
KACISE KUHM2100 시리즈 열계수는 가장 진보 된 비 자석 기술을 채택하고 우아한 외관, 정확한 측정, 편리한 관리, 안정적인 작동, 강력한 반 침식,그리고 오래 사용안전하고 경제적입니다.
그것은 집중 된 열 공급 관리, 별도의 가계 데이터 수집 관리와 함께 열 시스템에서 널리 사용됩니다.
사용자들의 필요에 따라 다양한 통신 방식이 선택됩니다..
특징
☆ 온도를 측정합니다.
☆ 공급/귀환 물 온도와 차원 온도를 표시합니다.
☆ 픽 플로우 미터와 즉각적인 플로우 미터를 표시합니다.
☆ 실행 시간 표시.
☆ 냉정 측정 및 표시 (열기/냉기 초음파 열계기)
사양s
| 명목 지름 | DN15 | DN20 | DN25 | DN32 | DN40 |
| 차원 (길이 mm) | 110 | 130 | 160 | 180 | 200 |
| 최대 흐름 (m)3/h) | 3 | 5 | 7 | 12 | 20 |
| 정규 흐름 (m)3/h) | 1.5 | 2.5 | 3.5 | 6 | 10 |
| 분류 (m)3/h) | 0.03 | 0.05 | 0.07 | 0.12 | 0.2 |
| 최대 흐름 측정 | 999999.99 (m)3) | ||||
| 최대 열 측정 | 99999999 ((KW·h) | ||||
| 전원 공급 | 3.6VDC | ||||
| 배터리 수명 | >6년 (리?? 배터리) | ||||
| 정확도 클래스 | 2급 | ||||
| 통신 방식 | 적외선 인터페이스, M-BUS/RS485/ Lorawan/ GPRS | ||||
| 압력 손실 | ≤ 0.025 Mpa (정상적인 흐름 아래) | ||||
| IP 클래스 | IP 68 | ||||
| 온도 범위 | (4~95) °C | ||||
| 온도 차이 범위 | (3~70) k | ||||
| 시작 온도 차이 | 00.01k | ||||
| 온도 센서 | Pt 1000 | ||||
| 실내 온도 | +5°C ~ +55°C | ||||
| 환경 수준 | 레벨 A | ||||
| 설치 | 수평 및 수직 설치 | ||||
| 모니터 | 8자리 | ||||
| 온도 센서의 길이가 | 1.5m | ||||
| 작동 전류 | 45uA | ||||
| 데이터 저장 | 지난 24개월까지의 역사 데이터를 저장합니다. | ||||
설치 와 주의
열계수는 둘 다 입력 파이프 또는 반환 흐름 파이프에 설치 될 수 있습니다 (공장 기본 입력 파이프에 설치, 필요한 경우 반환 파이프에 설치,제조 중에 공장 앞에서 명확하게 표시되어야 합니다.). 설치 시, 중류의 흐름 방향에 관심을 기울여야 합니다 온도 미터 파이프 몸의 화살표와 동일합니다.
특별 참고: 입류 파이프 또는 환류 파이프에 설치된 열계수는 상관없이, 온도 센서는 제대로 연결되어야 합니다 (입류 파이프에 대한 빨간 표지, 환류 파이프에 대한 파란색 표지)
기술 사양
| 직경 | 분자 흐름 | 유동량 | 최대 흐름 | 길이 |
| q분(m3/h) | qp(m3/h) | q최대(m3/h) | mm | |
| DN15 | 0.03 | 1.5 | 3 | 110 |
| DN20 | 0.05 | 2.5 | 5 | 130 |
| DN25 | 0.07 | 3.5 | 7 | 160 |
| DN32 | 0.12 | 6 | 12 | 180 |
| DN40 | 0.2 | 10 | 20 | 200 |
| 측정 정확성 | CJ128-2007 |
|||
| 연결 | DN15~DN40 스레드 연결/DN50~DN300 플랜지 연결 | |||
| 압력 감소 | ≤0.02MPa | |||
| 최대 작업 압력 (MWP) | 1.6MPa | |||
| 흐름 측정 범위 | 1:100 | |||
| 온도 센서 | 1.5m 표준 PT1000 온도 센서 (케이블 길이가 변경될 수 있습니다) | |||
| 데이터 저장 | 18개월 연속 저장 기록 | |||
| 전원 차단 보호 | 전원 종료 후, 미터 전 전류율의 모든 기록을 저장할 수 있으며, 전력 반환 후 해당 시간, 그것은 복구 측정 기능을 자동으로, 및 시간 지속을 보장 | |||
| 원격 전송 | MBUS/RS-485 | |||
| 전원 공급 | 고전력 리?? 배터리 | |||
| 보호급 | IP67 (IP68 변경 필요) | |||
| 환경계급 | 클래스 B | |||
| 온도 범위 | (5 ∼95) °C | |||
| 온도 차이 | (3~90) K | |||
| 설치 방법 | 유입 또는 반환 흐름 ((예정값은 유입, 반환 흐름은 주문을 할 때 표시해야합니다) | |||
| 설치 위치 | 수평 / 수직 | |||
| 영구성 | 서비스 사이클 ≥6년 | |||
| 표시 | 8비트 LCD 디스플레이 | |||
| 반자자기 장애 | 자기장 간섭의 강도가 100 ka/m를 초과하지 않을 때, 물계 측정 및 원격 전송 특성에 영향을 미치지 않아야 합니다. | |||
