원래 장소: | 산시, 중국 (본토) |
브랜드 이름: | KACISE |
모델 번호: | K-IMU-004 |
최소 주문 수량: | 한 조각 / 조각 |
---|---|
가격: | Negotiable |
포장 세부 사항: | 유효한 판지 또는 고객 요구 |
배달 시간: | 지불 후에 5 작업 일 |
지불 조건: | L/C, D/A, D/P, 서부 동맹, MoneyGram |
공급 능력: | 양도할 수 있는 주 당 1000 조각/조각 |
입력 전압: | 9~36 VDC | 입력된 전류: | ≤ 100 mA |
---|---|---|---|
산출 형태: | RS-422 | 보드율: | 115200BPS |
출력 데이터 비율: | 200Hz | 출력 데이터 체재: | 16비트 2 보충 |
하이 라이트: | 경사계와 경사 감지기,경사 측정 감지기 |

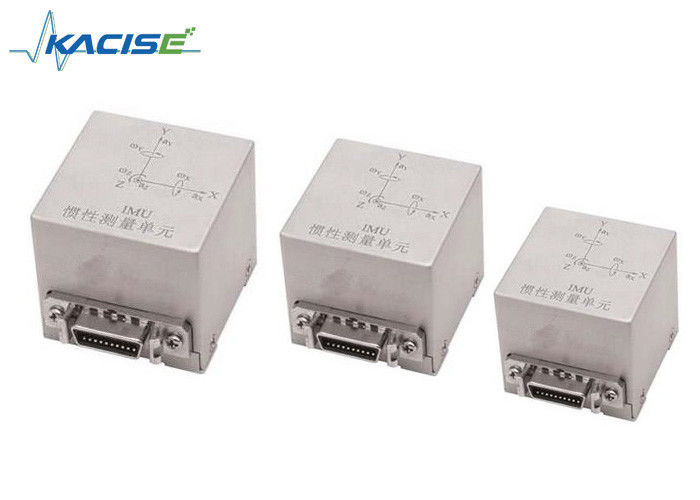

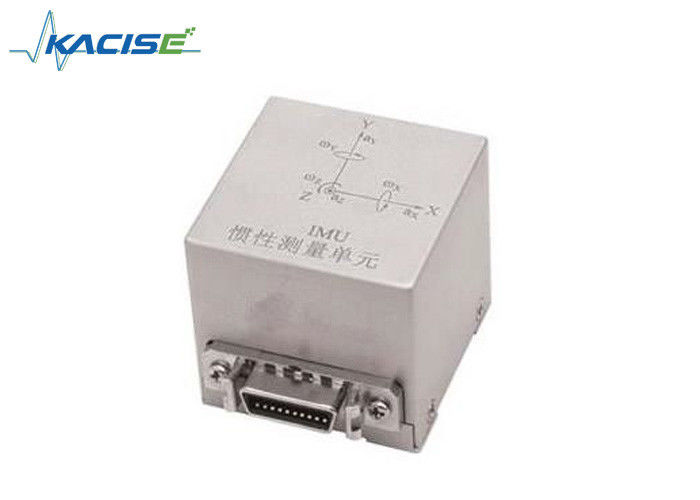

차량 기계 사용을 위한 작은 크기로 관성 측정 단위
특징
K-IMU-004는 벡터 좌표계의 각도율 그리고 선형 가속도를 측정할 수 있는 자유 관성 측정 단위의 6 정도입니다.
☆ “고체” 감지기
작은 ☆ 콤팩트 크기로
☆ 높은 신뢰성, 긴 가동 시간
☆ 라이트급 선수
☆ 저가
☆는 개시 단식합니다
☆ 넓은 대역폭
☆ 붙박이 온도 감지기
신청
차량 기계 사용; 로봇 공학; 태도 기준계; 항공기 비행 통제; 미사일 지도와 통제; 기업 통제 시스템; GPS를 원조하는 항법; 플랫폼 안정화; 바다 동적 제어; 광업 계기; 공간 이동하는 목표의 큰 농업 기계장치, 측정 & 통제; 기차와 콘테이너의 추적.
소개
K-IMU-004 관성 측정 단위는 MEMS 기술에 근거를 둔 관성 느끼는 체계 “고체” 자유도 6개입니다. 고정확도로, 그것은 관성 좌표계의 3개의 도끼에 있는 각도율 그리고 선형 가속도를 측정할 수 있습니다. 높은 정밀도를 가진 온도 감지기는 설치됩니다; 이렇게 온도 변화도 대응하는 전압은 나타날 수 있습니다. 게다가, 자기 시험 기능은 6개 자유도의 각각을 위해 유효합니다. 더욱, 높은 신뢰성 및 좋은 기능을 밀봉해서 좋은 포장 기술 확실한 때문입니다 할 수 있습니다.
S 명세
Spec. | 각도율 | 가속도 | ||||||
입력 전압 | +5±0.25 VDC | |||||||
입력 현재 | 30mA | |||||||
표준 범위 ① | ±100°/s | ±10g | ||||||
실물대 산출 | 5VDC에 0 | |||||||
비스듬한 전압 | 2.5±0.1VDC | |||||||
비선형성 | ≤0.5%F.S. | ≤0.2%F.S. | ||||||
해결책 ② | ≤0.06°/s | 0.002g | ||||||
시동 시간 | <35ms> | |||||||
대역폭 ③ | 40Hz | |||||||
신뢰성 | MTBF 100,000 시간 | |||||||
작용 온도 | -40°C에 +85°C | |||||||
저장 온도 | -55°C에 +100°C | |||||||
충격 |
를 위해 전원이 꺼져 있는 0.5ms |
1000g |
||||||
0.5ms를 위해 강화하는 | 500g | |||||||
무게 | 90grams | |||||||
차원 | 38 × 38 × 36mm 3 |
맨끝 | 2 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
정의 ④ |
+5V |
ωYST2 |
ωZOUT |
ωZST2 |
ωZST1 |
ωXST2 |
ωXOUT |
ωXST1 |
αYOUT |
맨끝 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
정의 ④ |
배경 |
αXOUT |
αXYST |
ωYST1 |
ωYOUT |
αZST |
αZOUT |
배경 포탄의 |
주:
각도율의 ① 선택할 수 있는 범위는: ±75°/s, ±100°/s, ±150°/s, ±200°/s, ±250°/s, ±300°/s,
±350°/s, ±400°/s, ±450°/s, ±500°/s, ±550°/s, ±600°/s, ±900°/s, ±1400°/s, ±2600°/s
±5500°/s; 뒤에 오는 유형은 발전의 밑에 있습니다: ±5°/s, ±10°/s, ±20°/s, ±30°/s, ±40°/s, ±50°/s,
선형 가속도의 ±5500°/s. 선택할 수 있는 범위의 위 ±60°/s는 Z 축선을 위해 동안에, x-축과 y-축을 위한 ±2g, ±10g 또는 ±50g이고: ±5g, ±50g 또는 ±100g.
② 자이로스코프의 다른 측정 범위, 해결책은 다릅니다. 세부사항은 보일 수 있습니다
선정된 IMU의 시험 보고서에.
각도율 감지기를 위한 ③는, 500Hz 보다는 더 작은 대역폭 costumers를 위해 선택할 수 있습니다. 를 위해
선형 가속계기는, 대역폭 더 작은 KHz 5개 x-축과 y-축을 위해 선택할 수 있습니다; Z 축선을 위해, 대역폭은 더 작은 KHz 12 선택할 수 있 동안.
④ ω는 각도율을 의미합니다; α는 가속도를 의미합니다; x, Y의 좌표계의 Z 평균 3 도끼;
밖으로 산출을 의미합니다; 각도율 감지기의 자기 테스트를 위한 ST1와 ST2 방법 입력 포트 1 & 2 각각; ST는 가속계기의 자기 테스트를 위한 입력 포트를 의미합니다.
구조
작업장
우리의 이점
1.100% 진짜 사진--상세한 이미지, 상세한 description7
온라인 2.*24 시간--능률적인 서비스, 전문가 대답
질 문제가 돌려보내질 수 있는 경우에는 3.After 상품의 영수증 (결코 사용되는 인공적인 손상,)
4. OEM는 유효합니다; 소량은 또한, 혼합 대량 순서 환영받습니다;
1개 년 보장 내의 제품의 5.The 판매 및 생활은 정비의 시기를 정합니다.
6. 납품 방법: UPS, DHL, TNT, 페더럴 익스프레스, EMS의 중국 포스트.
7. 지불: L/C, T/T, Paypal, 서부 동맹, MoneyGram;
