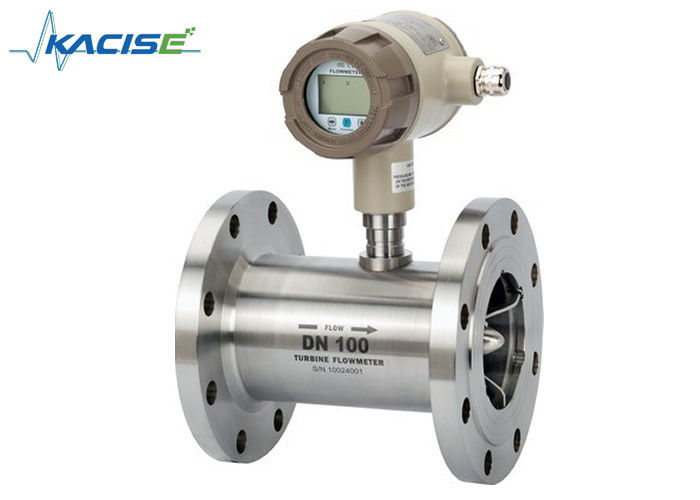

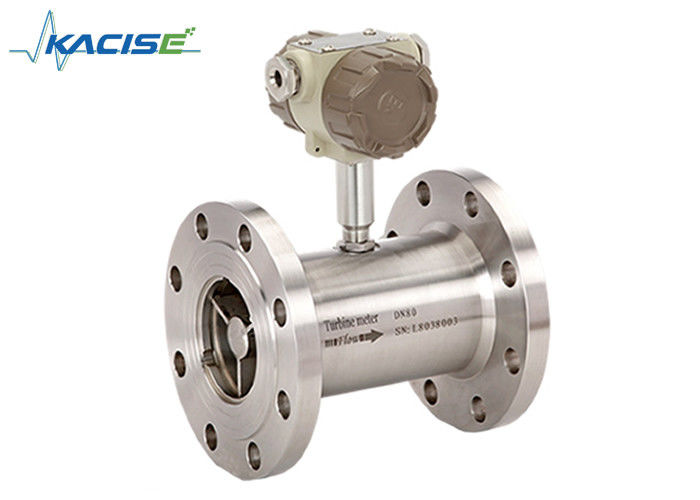

휘발유와 알코올에 대한 0.5% 정확도의 조밀한 구조 스테인레스 강 터빈 유량계

터빈 물 교류 미터

디젤 엔진 연료 유량 미터

원래 장소:

중국

브랜드 이름:

Kacise

인증:

CE / ISO / Explosion-proof

모델 번호:

KTF

저희와 연락

인용 을 요청 하십시오

휘발유와 알코올에 대한 0.5% 정확도의 조밀한 구조 스테인레스 강 터빈 유량계

제품 세부 정보

DN(MM):

DN4~DN300

압력:

1.6 특별한 Mpa, 2.5Mpa,4.0Mpa,6.3Mpa

중간:

불순물이 없는 비부식성 저속 액체

의사소통:

RS-485 /MODBUS

정확성:

00.5% / 1.0%

산출:

펄스, 4-20mA 아날로그 출력, RS485, 하트

재료:

녹슬지 않는 Steel/SS316L /316

전원공급장치:

12-24VDC /3.6V 리튬 배터리

보호:

IP65 또는 IP68

전방:

ExmdΙΙBT4

강조하다:

터빈 물 교류 미터

디젤 엔진 연료 유량 미터

지불 및 배송 조건

최소 주문 수량

가격

협상 가능

포장 세부 사항

판지/나무 상자

배달 시간

5~8 작업 일

지불 조건

L/C, D/A, T/T, Western Union, MoneyGram

공급 능력

1000pcs

RS485 인터페이스와 DC8~36V 전원 공급 장치로 고정도의 초음파 CO2 가스 흐름 미터

가장 좋은 가격 을 구하라

올리브 오일 및 팜유용 고정밀 펄스 아날로그 출력 터빈 유량계 위생 유형

가장 좋은 가격 을 구하라

높은 정확성 1.0% IP68 보호 바이오 가스 흐름 미터 LPG 및 가스 측정을위한 4-20mA 출력

가장 좋은 가격 을 구하라

스테인레스 스틸 316 및 RS485 통신을 갖춘 고정밀 ±0.2% 정확도 터빈 유량계

가장 좋은 가격 을 구하라

저희와 연락

지금 연락하세요

제품 설명

가솔린 유량계 알코올 유량계/저점도 야채/식용/팜유 유량계/터빈 유량계 센서

설명

터빈 유량계는 제약, 식품, 음료 산업에서 측정, 배치, 제어, 충전 등을 위해 널리 적용되는 유량계입니다. 유량계의 회전 부분은 부식 방지 및 방청 성능이 우수한 특수 재료로 만들어집니다. 유량계의 구조는 특별히 설계되었으며 유량계의 정확성과 반복성이 크게 승인되었습니다. 또한 유지보수 연결이 용이한 제품으로 제약 및 음료 산업에 적합합니다.

특징

높은 정확도, 일반적으로 최대 ±1%R, ±0.5%R, 높은 정확도 최대 0.2%R
우수한 반복성, 최대 0.05% ~ 0.2%의 단기 반복성은 거래 결제에서 유량계의 선호되는 선택입니다.
적산계 및 PC 연결에 적합한 펄스 주파수 신호 출력; 제로 시프트 없음 및 강력한 간섭 저항
고주파 신호(3~4KHz)를 얻을 수 있으며 신호 해상도가 강합니다.
넓은 범위, 중형 및 대형 직경 최대 1:20, 소구경 1:10.
컴팩트한 구조와 편리한 유지보수

명세서

매개변수		값	단위
지름	실	4, 6, 10, 15, 20, 25, 32, 40	mm
지름	플랜지(클램프)	15, 20, 25, 32, 40, 50, 65, 80, 100, 125,150, 200	mm
정확성		±1, ±0.5, ±0.2(맞춤형)	%아르 자형
범위 비율		1:10, 1:15, 1:20
센서 소재		304, 316(L) 스테인레스강 등
일하고 있는 환경	중간온도	-20~120	℃
	주변 온도	-10~55	℃
	상대습도	5%~90%
	기압	86~106	KPa
신호 출력		센서: 펄스 주파수 신호, 낮은 전기 레벨≤0.8V, 높은 레벨≥8V 송신기: 2선, 4-20mA DC 전류 신호
통신 인터페이스		RS485
전원공급장치		센서: +12V DC, +24V DC(옵션) 송신기: +24V DC 현장 표시 유형: 내장 3V 리튬 셀 또는 +24VDC 외부
신호 전송선		STVPV3×0.3(3선), 2×0.3(2선)
전송 거리		1000 이하	중
신호 라인 인터페이스		기본 유형: Hausman 커넥터 또는 3심 와이어; 방폭형 : M20×1.5(F)
방폭등급		기본 유형: 비방폭; 방폭형 : ExdIIBT6
보호 수준		IP65

측정 범위 및 작동 압력

지름 (mm)	표준 범위(m³/시간)	확장된 범위(m³/시간)	일반 연결 및 압력 등급(MPa)	특수 압력 등급(MPa)(플랜지 연결)
DN4	0.04~0.25	0.04~0.4	스레드 연결/6.3	10, 16, 25
DN6	0.1~0.6	0.06~0.6	스레드 연결/6.3	10, 16, 25
DN10	0.2~1.2	0.15~1.5	스레드 연결/6.3	10, 16, 25
DN15	0.6~6	0.4~8	스레드 연결/6.3	4.0, 6.3, 10, 16, 25
DN15	0.6~6	0.4~8	플랜지 연결/2.5	4.0, 6.3, 10, 16, 25
DN20	0.8~8	0.45~9	스레드 연결/6.3	4.0, 6.3, 10, 16, 25
DN20	0.8~8	0.45~9	플랜지 연결/2.5	4.0, 6.3, 10, 16, 25
DN25	1~10	0.5~10	스레드 연결/6.3	4.0, 6.3, 10, 16, 25
DN25	1~10	0.5~10	플랜지 연결/2.5	4.0, 6.3, 10, 16, 25
DN32	1.5~15	0.8~15	스레드 연결/6.3	4.0, 6.3, 10, 16, 25
DN32	1.5~15	0.8~15	플랜지 연결/2.5	4.0, 6.3, 10, 16, 25
DN40	2~20	1~20	스레드 연결/6.3	4.0, 6.3, 10, 16, 25
DN40	2~20	1~20	플랜지 연결/2.5	4.0, 6.3, 10, 16, 25
DN50	4~40	2~40	플랜지 연결/2.5	4.0, 6.3, 10, 16, 25
DN65	7~70	4~70	플랜지 연결/2.5	4.0, 6.3, 10, 16, 25
DN80	10~100	5~100	플랜지 연결/2.5	4.0, 6.3, 10, 16, 25
DN100	20~200	10~200	플랜지 연결/2.5	4.0, 6.3, 10, 16, 25
DN125	25~250	13~250	플랜지 연결/1.6	2.5, 4.0, 6.3, 10, 16
DN150	30~300	15~300	플랜지 연결/1.6	2.5, 4.0, 6.3, 10, 16
DN200	80~800	40~800	플랜지 연결/1.6	2.5, 4.0, 6.3, 10, 16

차원

도표 1(DN4~DN10):나사 연결형 터빈 유량 센서(직선 파이프 섹션 포함).

도표 2(DN15~DN40):스레드 연결 유량 센서 크기 도면.

도표 3(DN4~DN10):플랜지 연결 터빈 유량 센서 도면.

다양한 사양에 따른 센서 설치 방법, 스레드 또는 플랜지 연결 채택, 설치 방법은 다이어그램 1, 2, 3에 표시됩니다.

설치 치수

직경(mm)	엘(mm)	G	K(mm)	D(mm)	n(구멍)
4	295	G1/2
6	330	G1/2
10	450	G1/2
15	75	G1	Φ65	Φ14	4
20	80	G1	Φ75	Φ14	4
25	100	G5/4	Φ85	Φ14	4
32	140	G2	Φ100	Φ14	4
40	140	G2	Φ110	Φ18	4
50	150		Φ125	Φ18	4
65	170		Φ145	Φ18	4
80	200		Φ160	Φ18	8
100	220		Φ180	Φ18	8
125	250		Φ210	Φ18	8
150	300		Φ240	Φ22	8
200	360		Φ295	Φ22	12

주문정보

모델								비고
KTF
DN	4							4mm
	6							6mm
	10							10mm
	15							15mm
	20							20mm
	25							25mm
	32							32mm
	40							40mm
	50							50mm
	65							65mm
	80							80mm
	100							100mm
	125							125mm
	150							150mm
	200							200mm
유형		N						센서 유형: +12V 또는 24V 전원, 출력 3선 시스템 펄스 신호
		에이							송신기 유형: +24V 전원, 출력 2선 4-20mA
		비							스마트 유형: 리튬 셀, 로컬 표시기, 신호 출력 없음
		기음							스마트 유형: +24V 전원, 로컬 표시기, 2선 4-20mA/펄스 출력
		C1							스마트형: +24V 전원, 로컬 표시기, RS485 통신
									규약
		C2							스마트 유형: +24V 전원, 로컬 표시기, HART 프로토콜
정확성			05					0.5
			10						1.0
			02						0.2 (특별주문, 긴 납기)
범위				여				확장된 측정 범위
범위				에스				표준 측정 범위
본체 재질					에스			304 SS
본체 재질					엘			316 (L)SS
폭발 방지						N		비방폭
폭발 방지						이자형		방폭형, ExdIIBT6
압력 등급							N	정상
압력 등급							높이(x)	고압
