원래 장소: | 중국 |
브랜드 이름: | KACISE |
인증: | CE |
모델 번호: | KUS3000-M30 |
최소 주문 수량: | 0-100 |
---|---|
가격: | Negotiable |
포장 세부 사항: | 거품을 가진 판지 |
배달 시간: | 3-5 일 일 |
지불 조건: | L/C, T/T, 서부 동맹, MoneyGram |
공급 능력: | 달 당 1000 조각 |
범위: | 3000 밀리미터 | 사각지역: | 150 밀리미터 |
---|---|---|---|
보호 그레이드: | IP65 (선택 가능한 IP67) | 재료: | 플라스틱 또는 금속 |
전원 공급기: | 10... 30 V DC | 출력: | 4-20mA / 0-10V |
하이 라이트: | 초음파 유동급 감지기,초음파 수평 전송기 |

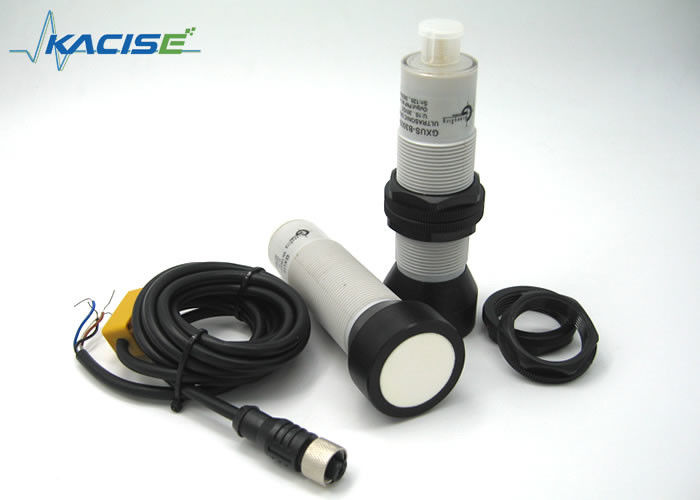

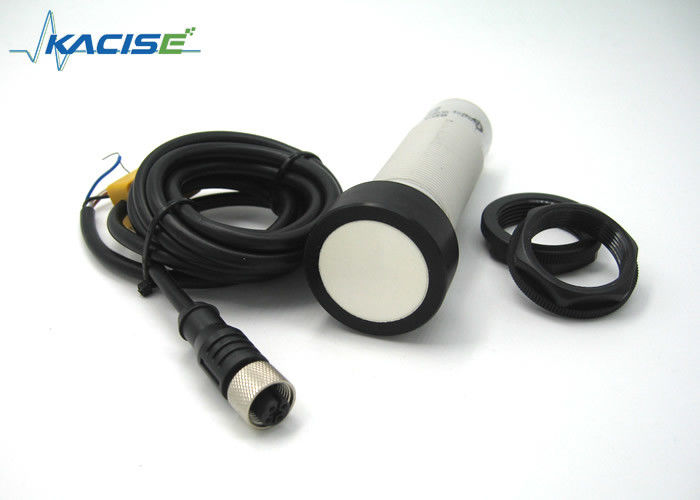

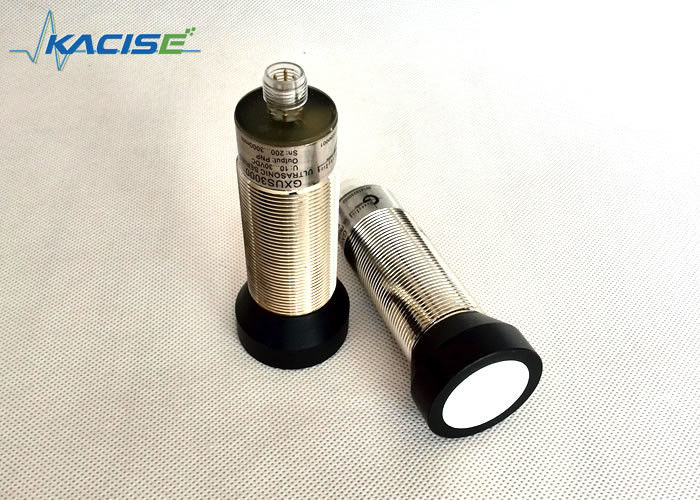

산업 자동화를 위한 3m 범위 4-20mA / 0-10V 작은 직경 초음파 센서
특징
비접촉
가르치기 쉽습니다
조정할 수 있는 측정 창
작은 비사용 영역
도입
초음파 센서 방법은 신뢰성과 우수한 다기능성 측정 방법입니다. 그것의 측정 방식이 거의 모든 상태밑에서 확실히 일하기 때문에, 객체 검출 또는 레벨 측정을 포함하는 가장 복합적 프로젝트를 해결하는 것은 실현될 수 있습니다.
응용
수준 측정
기계공학과
소재 취급
식품 산업
목공과 가구
농림부
구조
종이 뜨기
차원
매개 변수
일반 규격
M18 | |
감지 범위 | 100... 1000 밀리미터 |
조절 범위 | 100....1000mm |
비사용 영역 | 0... 100 밀리미터 |
표준 타겟 플레이트 | 100 밀리미터 X 100 밀리미터 |
변환기 주파수 | approx.220 킬로 헤르츠 |
응답 지연 | 대략. 10명의 부인 |
M30-type1 | |
감지 범위 | 200... 2000 밀리미터 |
조절 범위 | 200....2000mm |
비사용 영역 | 0... 200 밀리미터 |
표준 타겟 플레이트 | 100 밀리미터 X 100 밀리미터 |
변환기 주파수 | approx.150 킬로 헤르츠 |
응답 지연 | 대략. 10명의 부인 |
M30-type2 | |
감지 범위 | 300... 3500 밀리미터 |
조절 범위 | 300....3500mm |
비사용 영역 | 0... 150 밀리미터 |
표준 타겟 플레이트 | 100 밀리미터 X 100 밀리미터 |
변환기 주파수 | approx.70 킬로 헤르츠 |
응답 지연 | 대략. 20명의 부인 |
M30-type3 | |
감지 범위 | 400... 6500 밀리미터 |
조절 범위 | 400....6500mm |
비사용 영역 | 0... 300 밀리미터 |
표준 타겟 플레이트 | 100 밀리미터 X 100 밀리미터 |
변환기 주파수 | approx.50 킬로 헤르츠 |
응답 지연 | 대략. 40명의 부인 |
지표 / 작동은 의미합니다
LED 청색 | 전원 켬 |
LED 노랑색 | 고체 : 사정에서 목표는 이릅니다 |
섬광 : 프로그램 함수, 물체는 탐색했습니다 | |
LED 빨강 | 고체 : 에러 |
섬광 : 프로그램 함수, 발견된 어떤 물체 |
전기 규격서
동작 전압 UB | 10... 30 V DC, 물결형 10 %SS |
무부하 공급전류 I0 | ≤ 50 마 |
출력
출력형 | 1 아날로그 출력 0-10V 또는 4...20mA. |
결의안 | 사정은 [밀리미터] /4000 그러나 ≥0.35mm을 정렬시킵니다 |
특정한 만곡의 일탈 | 풀-스케일값으로부터의 ≤0.2% |
반복 정밀도 | ± 0.1 %의 풀-스케일값 |
부하 저항 | >1k 오옴 |
온도 영향 | ≤ 2 %의 풀-스케일값 |
주변 조건
대기 온도 | -25... 70 'C |
저장 온도 | -40... 85 'C |
기계적인 상술
접속 형태 | 장치 커넥터 M12 X 1, 4개 핀 |
보호 그레이드 | IP65 (선택 가능한 IP67) |
재료 | 주택 : 니켈 도금된 놋쇠 또는 플라스틱 |
LED 디스플레이
작동 모드에 따른 디스플레이 | 적색 LED | 노란색 엘이디 |
토론회 사정 제한 목표는 탐색했습니다 어떤 목표도 탐색하지 않았습니다 목표 불확실한 (토론회 환자) |
꺼짐 상태 플래시 ON 상태 |
플래시 꺼짐 상태 꺼짐 상태 |
일반 모드 (사정 범위) | 꺼짐 상태 | ON 상태 |
결점 | ON 상태 | 이전 상태 |
설치 조건
만약 센서가 0C 이하 환경 온도 강하에 설치되면, 그것이 보호 대책에 잘 하여야 합니다. 스틸 너트를 사용하는 관통 홀에서 센서의 다이렉트마운트의 경우에, 그것은 하우징 스레드의 중앙에 고쳐져야 합니다.
센서 기능 설명
변환 출력과 아날로그 출력 상품의 전환점과 향상 차를 설정하고 조정하세요
스위칭과 아날로그 출력은 조정 마지막을 사용하여 설정될 수 있습니다, 특히, 설정될 수 있는 8 워킹 모드가 있습니다.
각각의 이러한 설정은 다음 단계로 분할됩니다 :
첫 번째 단계에서, 사용자는 자기 고정 거리를 선택하거나, 센서를 물결 손실 미국에 넣습니다.
두번째로, 전원 공급기 또는 국민 총수요에 보정 단말기를 연결하고, 노란불 깜박임까지 관계를 유지하세요 (또는 주가 잃어버리면 적신호가 놀랍니다).
제 3단계에서, 사용자는 두번째 자기 고정 거리를 선택하거나, 센서가 물결 손실량 상태를 들어올 수 있게 허락합니다.
네번째 단계에서 국민 총수요 또는 전원 공급기 (두번째 단계로부터의 다른 국가)에 보정 단말기를 연결하고, 노란불 깜박임까지 연결을 유지하세요 (또는 적신호가 파도 손실의 경우에 놀랍니다).
변환 출력의 8가지 방식이 있습니다
1. 창문 비접점 방식 (긍정적 선 워킹 모드 또는 거리 측정 모드를 위한 아날로그 출력 제품).
2. 윈도우 정상폐접속 방식 (아날로그 출력 곱이 부정적 선 조작 모드 또는 액위 측정 모드입니다).
3. 정상적으로 방식에 관해 단일 포인트.
4. 단일 지점 정상폐접속 방식.
5. 큰 히스테리시스 루프와 단일 포인트 비접점 차 방식.
6. 큰 히스테리시스 루프와 단일 지점 정상폐접속 차 방식.
7. 비접점 방식이 발견되는지.
8. 정상폐접속 방식이 발견되는지.
RS485 출력 모델 제품에 대하여. 기술의
3 작동모드가 있습니다,
1 : 자동 측정 모드, 센서가 끊임없이 액위와 거리를 측정하고 사용자가 언제든지 485개 인터페이스를 통하여 측정 결과를 읽습니다.
2 : 사용자는 485 통신을 시작하지 않습니다, 센서가 활발히 측정을 착수하고 결과를 보고할 것입니다.
3 : 방식을 잠들게 하시오 그러면 센서가 다시 잠을 자기 전에 제품은 슬립 모드에 들어갑니다, 사용자는 처음으로 485개 인터페이스를 통하여 센서를 깨우고, 그리고 나서 측정을 착수하고 결과를 얻습니다.
더 배우려면 여기를 클릭합니다
