원래 장소:
중국
브랜드 이름:
Kacise
인증:
CE / ISO / Explosion-proof
모델 번호:
KTF

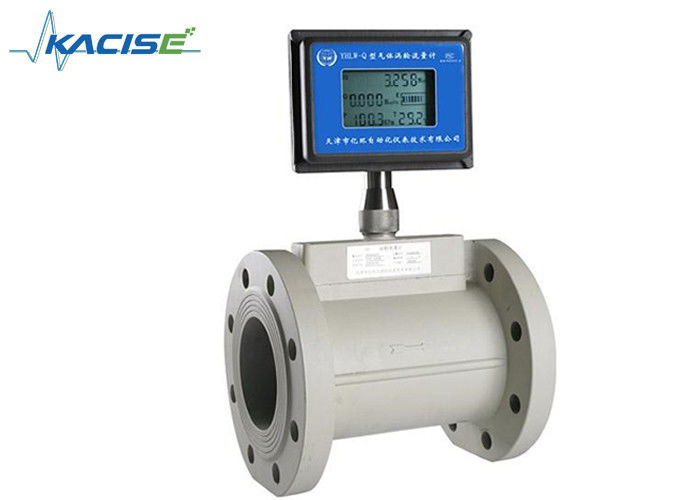

KTF 터빈 흐름 미터는 첨단 저전력 단일 칩 마이크로 프로세서 기술을 사용하여 새로운 스마트 미터의 터빈 흐름 센서 및 디스플레이 토탈라이저 통합을 개발했습니다.콤팩트한 구조로, 직관적인 판독 명확, 높은 신뢰성, 외부 전력 간섭 없이, 반 번개, 명백한 저렴한 이점,그것은 광범위하게 닫힌 파이프와 스테인리스 스틸 1Cr18Ni9Ti를 측정하는 데 사용됩니다., 2Cr13 및 코룬드 Al2O3, 탄화물은 부식하지 않으며 섬유, 입자 및 다른 불순물이 없습니다, 작동 온도에서 운동 점착도는 액체의 5 × 10-6m2 / s 미만입니다.액체의 역학적 점도 5 × 10-6m2 / s 이상, 수량 제어, 과도한 경보 등이 될 수 있습니다, 이상적인 흐름 측정 및 에너지 미터입니다.
측정 대상: 석유, 유기 액체, 무기 액체, 액화 석유 가스, 천연 가스, 석탄 가스 및 냉동 액체.

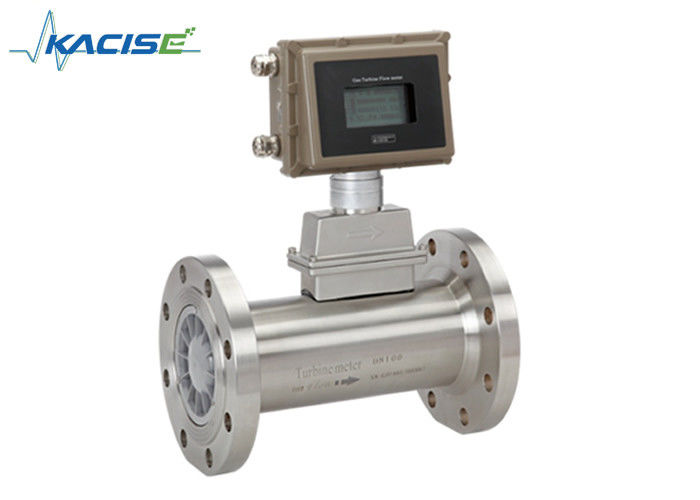

KTFG 시리즈 가스 터빈 미터의 작동은 가스의 속도 측정에 기초합니다. 흐르는 가스는 미터 정렬 섹션에 의해 가속화되고 조건화됩니다.정렬 잎은 제거함으로써 가스 흐름 프로필을 준비가스가 터빈 바퀴로 흐르기 전에 바람직하지 않은 소용돌이, 격변 및 비대칭성. 흐르는 유체의 동적 힘으로 로터가 회전합니다.
터빈 바퀴는 주축에 장착되어 있으며, 특수 고 정밀, 낮은 마찰 구슬 베어링이 있습니다. 터빈 바퀴는 가스 흐름에 비해 알려진 각도를 가진 나선형 블레이드를 가지고 있습니다.조건화 및 가속 가스 가스 속도와 비례하는 각속도로 터빈 바퀴를 구동.
KTFG 시리즈 가스 터빈 흐름 미터는 천연 가스, 석탄 가스, 액화 가스 및 가벼운 탄수화물 가스 등을 측정하는 데 널리 사용됩니다.
| 매개 변수 | 설명 | |
|---|---|---|
| DN (mm) 및 연결 | 25, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300 플랜지 연결 25, 40 스레드 연결 | |
| 정확성 | ±1.5%, ±1.0% 또는 ±0.75% (특별 주문 필요) | |
| 범위 비율 | 1:10120130 | |
| 기기 재료 | 시체: SS304; 임펠러: 반성식 ABS 또는 고품질 알루미늄 합금; 표시기: 주사 알루미늄 | |
| 중간 온도 (°C) | -30 °C ~ +80 °C / -86 °F ~ +176 °F | |
| 환경 조건 | 온도:-20°C~ +60°C / -68°F ~ +140°F 상대 습도: 5% ~ 90%, 대기 압력: 86 ~ 106 KPa | |
| 출력 신호 | 센서: 펄스 주파수 신호, 0.8V 이하의 낮은 수준, 8V 이상 높은 수준 송신기: 두 개의 유선 4-20mA DC 전류 신호 | |
| 전원 공급 | 센서: +12V DC, +24V DC (선택) 송신기: +24V DC 로컬 표시 유형: 내장 3V 리?? 셀 | |
| 신호 전송 라인 | STVPV3×0.3 (3개의 유선), 2×0.3 (2개의 유선) | |
| 송신 거리는 | 최대 1000m | |
| 신호 라인 인터페이스 | M20×1.5 (F) | |
| 폭발성 등급 | EXDIIBT6 | |
| 보호 수준 | IP65 | |
모델은 명소 압력, 중간 최대 압력, 중간 온도, 중간 구성 요소, 흐름 범위 및 신호 출력 기준으로 선택해야합니다.
작업 흐름 범위는 (20% ~ 80%) Qmax입니다.
표준 신호 출력: 펄스 신호 (ws) 출력 3 와이어, 표준 흐름 신호 (IC 카드) 출력 또는 RS485 통신 출력; 주문시 지정하십시오.
| 모델 | 언급 | ||||||
|---|---|---|---|---|---|---|---|
| KTFG | |||||||
| 종류 | N | 센서 타입: +12V 또는 24V, 출력 3선 펄스 신호 | |||||
| A | 송신기 유형: +24V, 출력 2선 4-20mA | ||||||
| B | 스마트 타입: 리?? 셀, 출력 없이 로컬 표시 | ||||||
| C | 스마트 타입: +24V, 로컬 표시, 출력 두 개의 케이블 4-20mA | ||||||
| S | 스마트 타입: T & P 보상 통합, 원격 신호로 로컬 표시 | ||||||
| DN | 25 | DN 25mm | |||||
| 40 | DN 40mm | ||||||
| 50 | DN 50mm | ||||||
| 65 | DN 65mm | ||||||
| 80 | DN 80mm | ||||||
| 100 | DN 100mm | ||||||
| 125 | DN 125mm | ||||||
| 150 | DN 150mm | ||||||
| 200 | DN 200mm | ||||||
| 250 | DN 250mm | ||||||
| 300 | DN 300mm | ||||||
| 범위 | W(x) | 확장 범위, 표 2 참조 | |||||
| S (x) | 표준 범위, 표 2 참조 | ||||||
| 시체 재료 | S | 스테인리스 스틸 | |||||
| L | 알루미늄 합금 | ||||||
| T | 맞춤형 | ||||||
| 임펠러 재료 | S | 산화 방지 ABS | |||||
| L | 알루미늄 합금 | ||||||
| T | 맞춤형 | ||||||
| 중간 | N | 특별한 구조가 없습니다. | |||||
| A | 산소용 | ||||||
| B | 압축 공기용 | ||||||
