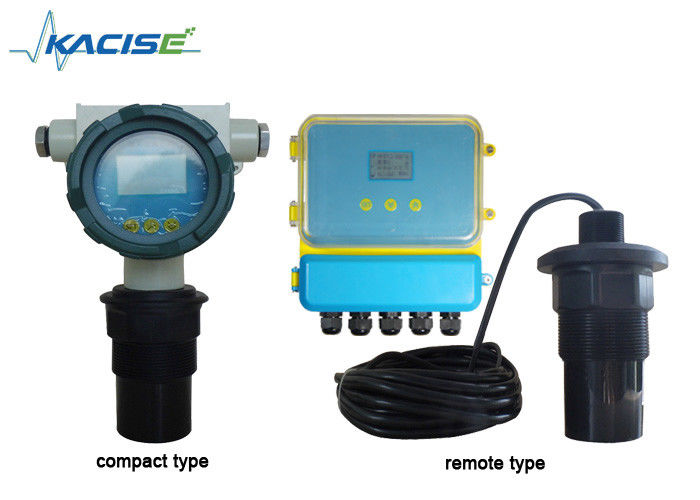

폭발 방지 초음파 레벨 미터 장거리 및 산업용 높은 정확성

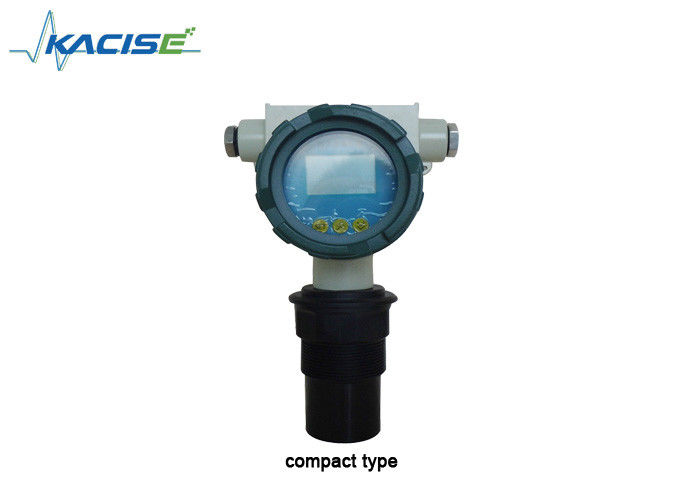

컴팩트 유형의 초음파 레벨 미터는 산업 현장 액체, 슬러리 및 고체 레벨 측정에 대한 저렴한 장비입니다. 그것은 널리 물 처리, 시립 프로젝트, 화학,금속 및 기계 제조 산업.

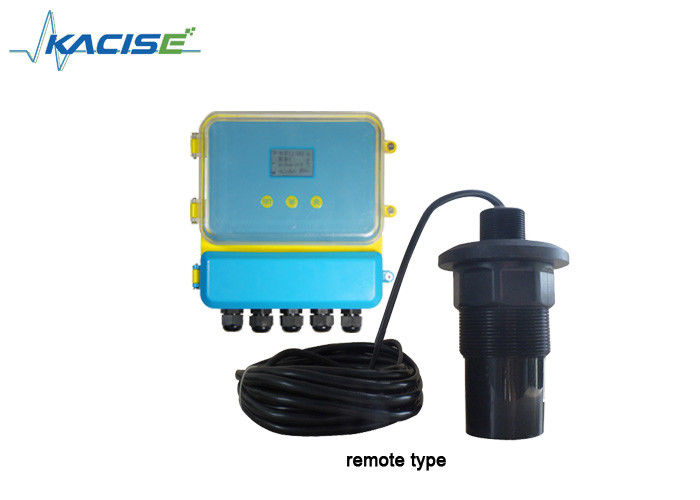

리모트 타입 초음파 레벨 미터는 산업 현장 액체, 매일 및 고체 레벨 측정을위한 저렴한 장비입니다. 주 단위는 센서와 별도로 설치됩니다.탱크에 더 적합합니다., 저장통 및 브래킷 설치.

그것은 물 처리, 시립 프로젝트, 화학, 금속 및 기계 제조 산업에서 널리 사용됩니다.

제품 구조

설치 방법은 액체 측정과 동일합니다. 컨테이너의 연결 된 튜브를 연결하는 플랜지에 설치 할 수 있습니다.축은 컨테이너 출구로 향하거나 매체 표면에 수직되어야 합니다., 탐사선은 연결된 튜브에서 나올 수 있어야 합니다.

초음파 레벨 차이 미터는 중국어와 영어 메뉴와 간단한 설정을 가지고, 고객의 다른 요구 사항을 충족 할 수 있습니다. 일반적으로, 설치 지침을 따라,그 다음 몇 가지 매개 변수를 설정, 그것은 작동하기 시작할 것입니다.

간단한 동작:

1. 키: 우리의 제품은 패널에 세 개의 키를 통해 디버깅 할 수 있습니다. 그 다음, LED에 의해 측정 값이 표시됩니다.
2. 우리의 제품을 켜면, 두 초 동안 SET 키를 누르면 첫 번째 레벨 메뉴에 입력합니다.
3. 수색기의 높이의 값 (No.1) 입력 ∼ 참조 0 1 ∼, ∼ 참조 0 1 ∼ 위치는 메뉴에서 구조 테이블을 찾을 수 있습니다.(탐사기의 높이는 탐사기의 발사 표면에서 바닥까지의 거리에 해당됩니다.).
4. 수색기의 높이의 값 ((No.2) 입력하기 위해 ¥ 참조 0 2 ¥. ¥ 참조 0 2 ¥ 위치에서 찾을 수 있습니다 메뉴의 구조 사진.
5. 세트 4mA는 차이값에 대응하고 20mA는 차이값에 대응합니다.
6. 4mA는 차이 값과 일치합니다: 출력은 4mA입니다. 차이 값이 설정 값과 같을 때.
7. 20mA는 차이값에 해당합니다:출력 값은 20mA입니다. 차이 값이 설정 값과 같을 때입니다.
8. -20mA와 일치하는 차이 값, 메뉴의 구조 사진을 확인하십시오.

초음파 레벨 차이 미터 (물질, 액체), 두 가지 다른 컨테이너의 레벨 또는 재료 레벨의 높이 차이를 측정하는 데 사용됩니다.

초음파 레벨 차이 측정기의 전기 배선

초음파 차차 측정기의 단말기

제어링: 기기의 첫 번째 지상 터미널은 실제로 제어되어야 합니다. 다른 장치와 지상 터미널을 공유하지 마십시오. 4 번째 터미널을 가져오십시오. 트랜스듀서: 적색: Trans_n 트랜스듀서 n 파란색:Temp n + 온도 센서 + 블랙: GND 지선 단일 탐사선: n=1, 복제 탐사선, n=1,2 전류:?? 전류+?? 연결 mA n+; ?? 전류-?? 연결 mA n-/GND 단일 탐사선: n=1, 복제 탐사선, n=1,2 릴레이:RLlnA와 RLnB가 열립니다.RLnA와 RLnC 쇼 종료단일 탐사: n=1,2 더블 탐사, n=1,2,3전력: 전력 AC 연결 L, N 전력 DC: 24V + 연결 24VDC +, GND 연결 24VDC-

참고:

1. 지연 1은 탐사 1 알람에 사용되고 지연 2는 탐사 2 알람에 사용됩니다.
2. 지연 3 및 지연 4는 차이 알람에 사용됩니다.
3. ★ mA1 +의 출력 및 mA-의 차이 전류입니다. mA2 +의 기본 출력 및 mA-는 탐사 2 전류 또는 탐사 1 전류를 선택합니다.
4. ★ 이중 물질 레벨의 실행 모드로서, mA 1+와 mA-의 출력은 탐사 1 전류입니다. mA2+와 mA-의 출력은 탐사 2 전류입니다.

초음파 레벨 미터 및 초음파 레벨 차이 미터의 보증 영수증

초음파 레벨 미터의 보증 카드 지침

1. 보증 카드, 사용자를 유지 보수 할 때 보여 주시기 바랍니다. 보증 기간 내에, 정상적인 사용으로 인한 장애는 보증 카드에 따라 무료 유지 보수를 즐길 수 있습니다.
2. 보증 기간: 제품 보증 기간은 12개월 이내에 받아 들여진 날부터 시작됩니다.

1. 제품 또는 다른 부품 보증 기간을 초과합니다.
2. 사용 환경이 제품 요구 사항을 충족시키지 못하기 때문에 하드웨어가 작동하지 않습니다.
3. 열악한 전력 환경 또는 외부 물체로 인해 장치에, 결과적으로, 장애 또는 손상을 초래합니다.
4. 사용 설명서에 따라 그들을 따르지 않아서, 그 결과, 실패로 이어집니다.
5. 번개, 물, 화재와 같은 불가항력 요인 등으로 인해, 그 결과, 장애를 초래합니다.
6. 허가되지 않은 수리, 허가되지 않은 수정, 오용으로 인해 장애가 발생합니다.

1. 이 가이드라인을 안전하게 보관해 주세요. 보증카드, 결제 없이 잃어버릴 수 있습니다.

이 보증 카드의 해석에 대한 권한은 우리 회사에 속하며, 우리는 사전 통지 없이 이 카드의 내용을 수정할 권리가 있습니다.
