원래 장소:
중국
브랜드 이름:
KACISE
인증:
CE
모델 번호:
KUFS2000A 시리즈
벽형 / 철도 장착 초음파 흐름 센서, 원격 제어 초음파 흐름 감지기 RS485 통신
소개
Ultrasonic flowmeter is a flowmeter developed based on the principle that the propagation velocity of ultrasonic in flowing medium is equal to the vector sum of the average velocity of the measured medium and the velocity of acoustic wave in stationary medium그것은 주로 변환기와 변환기로 구성되어 있습니다. 신호 탐지 원칙에 따라,초음파 흐름 측정기는 전파 속도 차이 방법 (직접 시간 차이 방법) 으로 나눌 수 있습니다., 시간 차이 방법, 단계 차이 방법 및 주파수 차이 방법), 빔 이동 방법, 도플러 방법 교차 상관 관계 방법, 공간 필터링 방법 및 노이즈 방법.

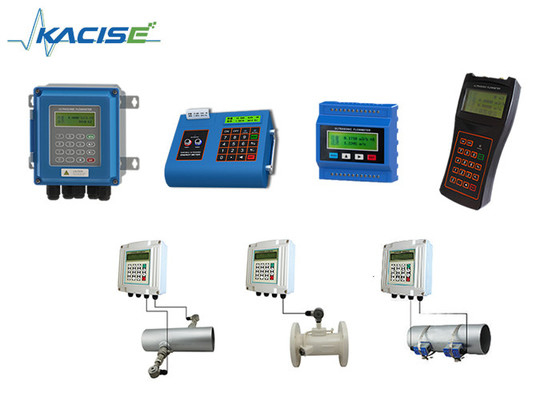

KUF2000A 시리즈 초음파 흐름 측정기는 장기 현장 측정에 사용됩니다. 파이프 라인 흐름을 측정하는 세 가지 유형의 센서가 있습니다. 클램프의 종류, 삽입의 종류 및 인라인 파이프의 종류그리고it 온도 센서를 추가하면 열을 측정 할 수 있습니다. SD 카드는 대량의 데이터를 저장하기 위해 선택적입니다.
인라인 파이프 타입:DN15-32mm 파이프는 π 모양 인라인 파이프 센서를 사용하며, DN40 이상에는 표준 인라인 파이프 센서를 사용합니다.인라인 센서는 낮은 시작 흐름 속도, 높은 측정 정확성 및 압력 손실이 없다는 장점이 있습니다.
클램프 종류:센서파이프의 외부에 클램프와 내부 액체와 접촉하지 않습니다. 그리고 모든 모델이 될 수 있습니다온도 센서에 연결할 때 에너지 미터.우트라소닉 흐름을 측정하는 KUF2000 시리즈 클램프설치가 쉽다, 파이프와 물을 차단 할 필요가 없으며, 압력 손실이 없습니다. 온라인 장기 측정을 지원합니다. 파이프에 클램프 된 센서로 광범위한 액체 흐름을 측정 할 수 있습니다.
삽입형:파이프에 두 개의 설치 구멍만 필요하고 사용자가 삽입형 센서를 설치할 수 있습니다.구멍을 만드는 도구를 사용하여 중단없이 흐르는 설치를 실현 할 수 있습니다. 센서는 유체와 직접 접촉하여 측정이 안정적이고 신뢰할 수 있습니다.
매개 변수
|
호스트 부분 |
원칙 |
초음파 시간 간격 |
|
정확성 |
± 1% |
|
|
표시 |
2×20 문자 LCD 백라이트 |
|
|
신호 출력 |
1방향 4~20mA 출력, 전기 저항 0~1K,정확성 0.1% |
|
|
1방향 OCT 펄스 출력 (펄스 너비 6 ~ 1 0 0 0 ms),기본값은 2 0 0 ms) |
||
|
1방향 릴레이 출력 |
||
|
신호 입력 |
3방향 4~20mA 입력, 정확도 0.1%,온도, 압력 및 액체 수준과 같은 획득 신호 |
|
|
온도 변환기 Pt100 연결, 열 / 에너지 측정 완료 할 수 있습니다 |
||
|
데이터 인터페이스 |
RS485 시리즈 인터페이스를 고립, 컴퓨터로 흐름 미터 소프트웨어를 업그레이드, MODBUS, METER-BUS 등을 지원합니다. |
|
|
케이블 |
회전 쌍 케이블, 일반적으로 길이 50m 이하; RS485 통신을 선택하면 전송 거리가 1000m가 넘을 수 있습니다. |
|
|
파이프 상태 |
파이프 재료 |
철강, 스테인리스 철강, 철강, 구리, 시멘트 파이프, PVC, 알루미늄, 유리 철강 제품, 라인어는 허용됩니다. |
|
파이프 직경 |
15~6000mm |
|
|
직선 길이의 파이프 |
변환기 설치가 만족되어야 합니다: 펌프에서 상류 10D, 하류 5D, 30D. |
|
|
중간 |
액체의 종류 |
물, 바닷물, 폐수, 석유, 화학물질 (알코올, 산 등), 식물의 폐수 및 기타 액체 |
|
온도 |
-30~160°C |
|
|
흐릿함 |
밤 10시쯤이면 덩굴이 별로 없어 |
|
|
흐름 속도 |
0~±10m/s |
|
|
환경 |
온도 |
호스트: -20~60°C;센서:-30~160°C |
|
습도 |
호스트: 85%RH; 흐름 센서: IP68, 물 아래 2m 미만 |
|
|
전원 공급 |
DC8~36V 또는 AC85~265V (선택) |
|
|
소비량 |
1.5W |
|

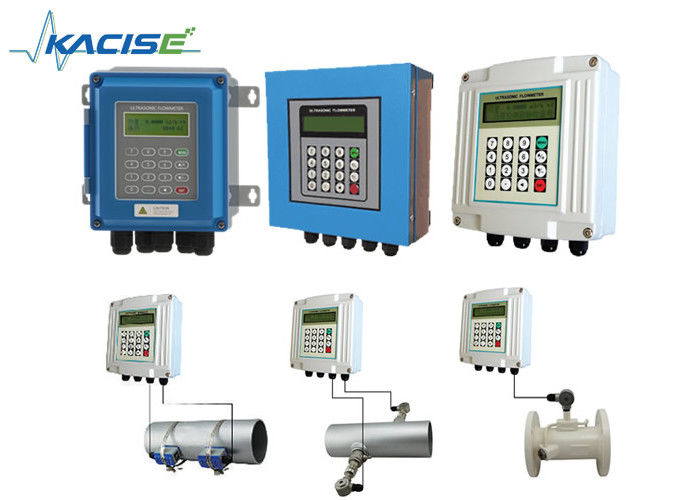

선택적 호스트

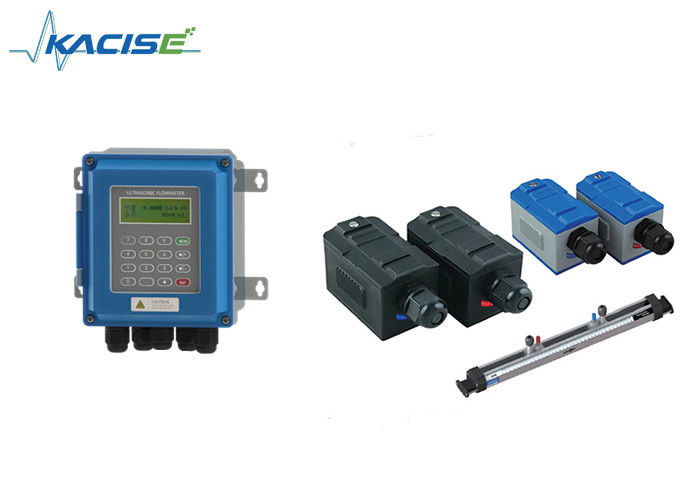

센서 선택
선택적 온도 센서
주문 정보
문의사항을 직접 저희에게 보내세요
