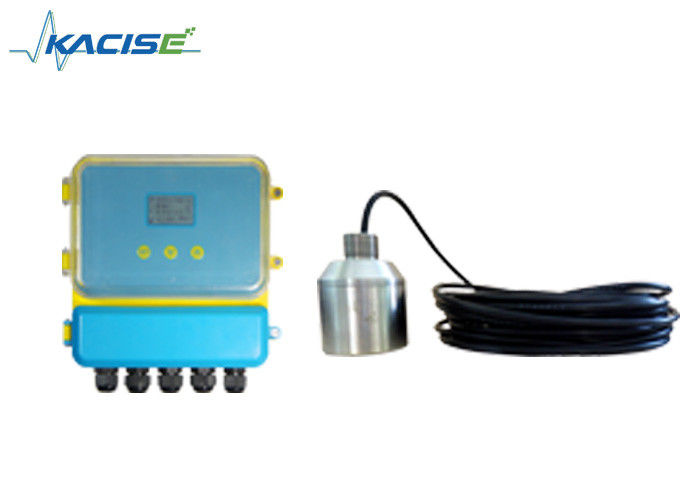

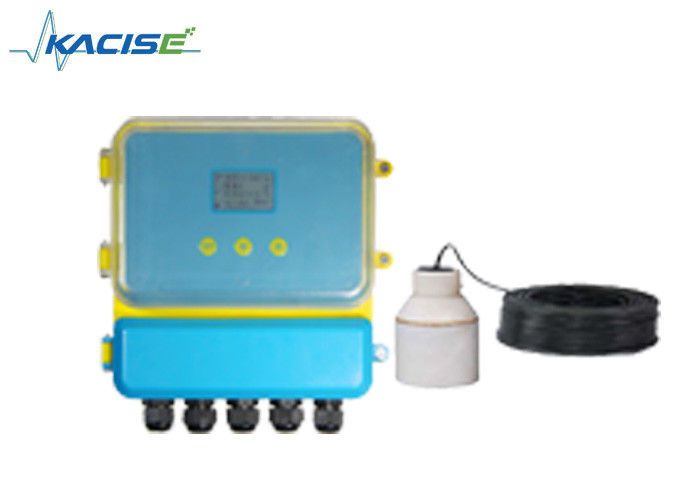

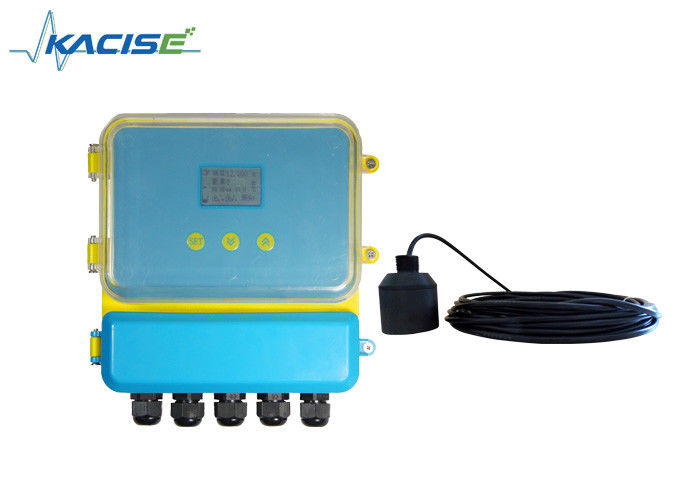

고정밀 초음파 진흙 수준 감지기

RS485 초음파 진흙 수준 측정기 5-70M 슬러지 인터페이스 도구

고체 측정

설치 플랜지

설치 방법은 액체 측정과 동일합니다. 컨테이너의 연결 된 튜브를 연결하는 플랜지에 설치 할 수 있습니다.축은 컨테이너 출구로 향하거나 매체 표면에 수직되어야 합니다., 탐사선은 연결된 튜브에서 나올 수 있어야 합니다.

초음파 레벨 차이 미터는 중국어와 영어 메뉴와 간단한

설정, 고객에서 다른 요구 사항을 충족 할 수 있습니다. 일반적으로, 다음 설치 지침, 몇 가지 매개 변수를 설정 한 후, 그것은 작동을 시작할 것입니다.

간단한 동작:

1. 키: 우리의 제품은 패널에 세 개의 키를 통해 디버깅 할 수 있습니다. 다음, 측정 값은 LED에 의해 표시됩니다.

2. 우리의 제품을 켜면, 두 초 동안 SET 키를 누르면 첫 번째 레벨 메뉴에 입력합니다.

3. 수색기의 높이의 값 (No.1) 입력 ∼ 참조 0 1 ∼, ∼ 참조 0 1 ∼ 위치는 메뉴에서 구조 테이블을 찾을 수 있습니다.(탐사기의 높이는 탐사기의 발사 표면에서 바닥까지의 거리에 해당됩니다.).

4. 탐사의 높이의 값 ((No.2) 입력하기 위해 ¥ 참조 0 2 ¥. ¥ 참조 0 2 "위치는 메뉴의 구조 사진을 찾을 수 있습니다.

5세트 4mA는 차이값에 대응하고 20mA는 차이값에 대응합니다.

• 4mA는 차이 값과 같습니다: 출력 값은 4mA입니다.값 설정
• 20mA는 차이값에 해당합니다:출력 값은 20mA입니다.값 설정
• -20mA와 일치하는 차이값,메뉴의 구조 사진을 확인하세요.

오ne. App리ca이on

초음파 레벨 차이 미터 (물질, 액체), 두 가지 다른 컨테이너의 레벨 또는 재료 레벨의 높이 차이를 측정하는 데 사용됩니다.

3e. Wᄋing

초음파 레벨 차이 측정기의 전기 배선

초음파 차차 측정기의 단말기

배선 설명서

토착: 기기의 첫 번째 지상 단말기는 실제로 토착되어야 합니다. 다른 장치와 지상 단말기를 공유하지 마십시오. 4 번째 단말기를 가져오십시오. 트랜스듀서:

• 빨간색: Trans_n 변환기 n
• 파란색: Temp n + 온도 센서 +
• 검은색: GND 지선
• 단일 탐사선: n=1, 듀플 탐사선, n=1,2 전류:?? 전류+?? 연결 mA n+; ?? 전류-?? 연결 mA n-/GND
• 단일 탐사선: n=1, 이중 탐사선, n=1,2 릴레이:RLlnA와 RLnB가 열립니다; RLnA와 RLnC가 닫습니다. 단일 탐사선: n=1,2 이중 탐사선, n=1,2,3,4
• 전력: 전력 AC 연결 L, N 전력 DC: 24V + 연결 24VDC+, GND 연결 24VDC-

참고:

1 지연 1은 탐사 1 알람, 지연 2는 탐사 2 알람에 사용됩니다. 지연 3 및 지연 4는 차이 알람에 사용됩니다.

②
★ mA1 +의 출력 및 mA-의 차이 전류입니다. mA2 +의 기본 출력 및 mA-의 출력 탐사 2 전류 또는 탐사 1 전류를 선택하십시오.
★ 이중 물질 레벨의 실행 모드로서, mA 1+와 mA-의 출력은 탐사 1 전류입니다. mA2+와 mA-의 출력은 탐사 2 전류입니다.
