원래 장소: | 중국 (본토) |
브랜드 이름: | Kacise |
인증: | certificate of explosion-proof, CE |
모델 번호: | KsINS-나노 |
최소 주문 수량: | 1pcs |
---|---|
포장 세부 사항: | 각 장치에는 개별 상자가 있으며 모든 상자는 표준 패키지 또는 고객 요청에 따라 포장됩니다. |
지불 조건: | 전신환, 웨스턴 유니온, 머니그램 |
공급 능력: | 1주일에 1000개 부분 |
정렬 시간: | ≤5분 | 사용/보관온도(℃): | -40°C ~+60°C /-45°C ~+80°C |
---|---|---|---|
위치 결정 정밀도: | Pure inertia: 2nmile/h (CEP); 순수 관성: 2nmile/h(CEP); integrated navigation with sate | ||
하이 라이트: | 섬유 스트랩다운 관성 내비게이션 시스템,고정 날개 UAV 관성 항법 시스템 |

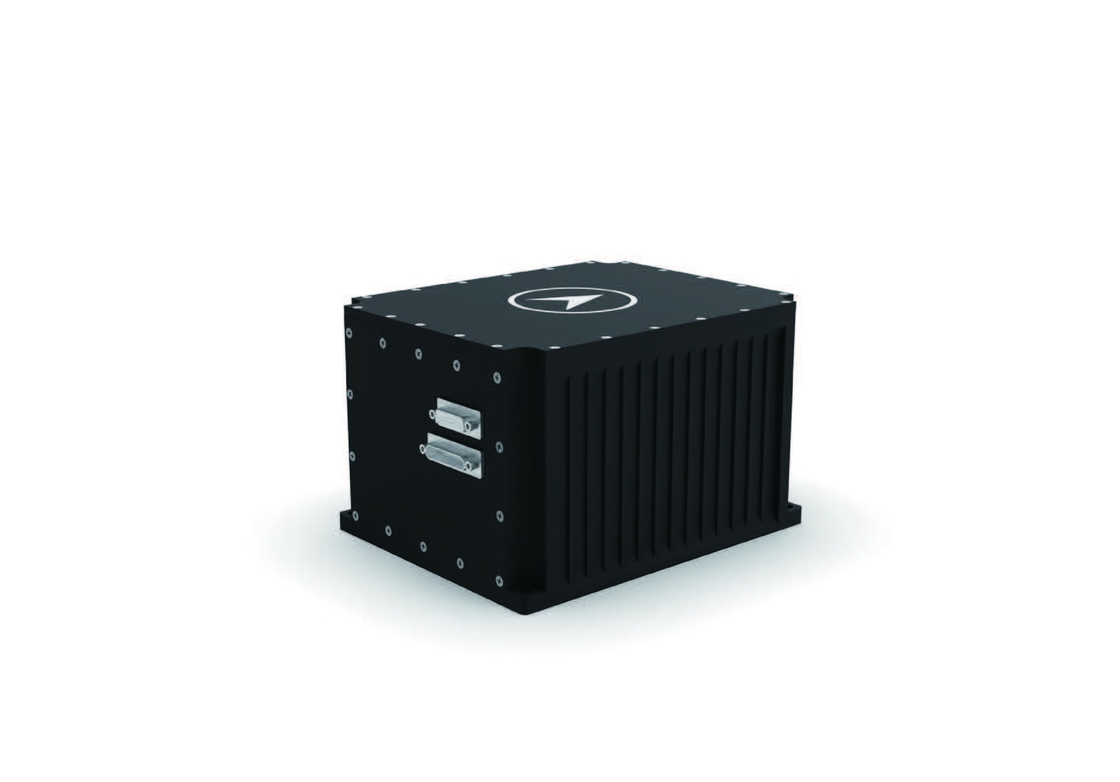

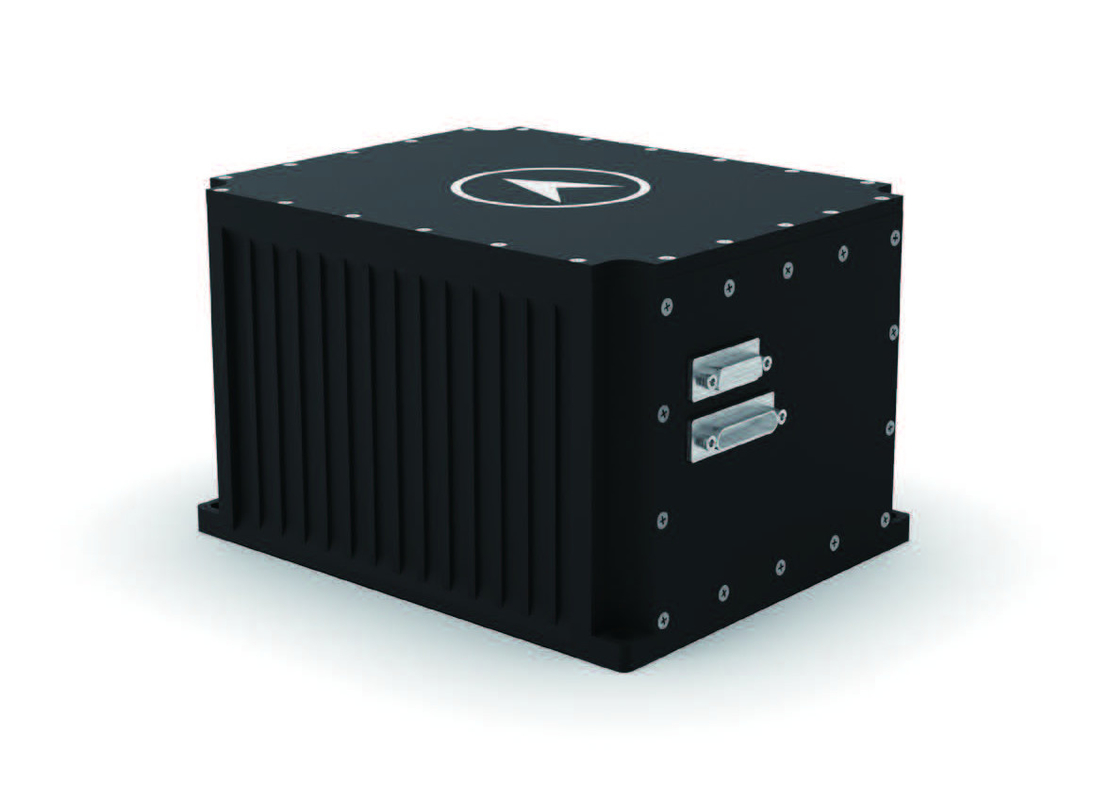

KsINS- 나노 광섬유 스트랩다운 관성 탐사 시스템
제품 설명:
KsINS나노 광섬유 스트랩다운 관성 내비게이션 시스템은 고정도의 광섬유 자이로와 쿼츠 유연 가속도계를 사용하는 소형 보편적 관성 내비게이션 시스템입니다.이 제품은 컴팩트한 디자인을 채택합니다..
이 시스템은 UAV 운반기의 각 및 선형 움직임에 민감하게 반응할 수 있으며, 운반기의 위치, 속도, 방향, 각 속도 및 선형 가속 정보를 실시간으로 출력할 수 있습니다..위성 수신기와 결합하여 다양한 UAV의 요구를 충족시킬 수있는 통합 탐사 작업을 완료 할 수 있습니다. 태도 제어, 탐사 및 위치 설정 요구 사항.
특징:
● 작은 크기, 가벼운 무게, 높은 정확성, 좋은 생산 기술 및 높은 신뢰성
● 풍부한 통신 인터페이스
● 출력 프로토콜 은 유연 하며 테스트 소프트웨어 를 통해 구성 될 수 있다
● 격렬한 진동 환경 의 필요 를 충족 시키기 위해 진동 감축 용품 이 제공 됩니다
● 완전 한 BIT 전략 을 가지고 있고 실제 비행 평가 를 통과 하였다
응용 분야 및 응용 방식:
고도 항공기, 회전 날개 UAV 및 고정 날개 UAV 분야에서 성숙하게 사용되었습니다.
성능 지표:
정렬 시간 | ≤5분 |
위치 정확성 | 순수한 관동력: 2nmile/h (CEP); 위성으로 통합 된 탐사: 고도 10m; 수평 5m |
속도 정확성 | 통합 항법 모드: 천상 속도 ≤ 0.2m/s, 수평 속도 ≤ 0.1m/s |
방향 정렬 정확도 | ≤ 0.1° (1σ) (자율 정렬) |
지점 유지보수 정확성 | 00.02° /h (순수한 관동력), 0.03° (종합 내비게이션) |
자세 정렬 정확성 | 0.02° ((1σ) |
자세 유지 정확도 | 00.03° (순수한 관세), 0.02° (종합 항법) |
응용 환경:
작업 온도/저장 온도 ((°C) | -40°C ~+60°C /-45°C ~+80°C |
MTBF (h) | 30000h |
동적 범위 | 각속: ±300°/s 가속: -25g~25g |
기계적 특성 |
내구 충격 환경: 반 시노 파동 20g, 11ms, 내구성 진동 환경: 1충격 흡수: GJB150.16A-2009 그림 C.3 후측 피크 자그빨 파동 2충격 흡수: GJB1032 무작위 진동 스펙트럼 |
물리적 성질:
크기 | 175mm × 140mm × 110mm |
무게 | ≤ 3.6kg |
방수 수준 | IP67 |
외부 인터페이스:
전력: | 18V~36V DC |
전력 소비 | ≤ 15W |
입력/출력 인터페이스 |
RS-422×2 (복합화), RS-232×3 (복합화), CAN × 2 네트워크 포트 × 1, 펄스 인터페이스 × 2, 데이터 저장 8G |
데이터 출력 주파수 | ≤1000Hz |
