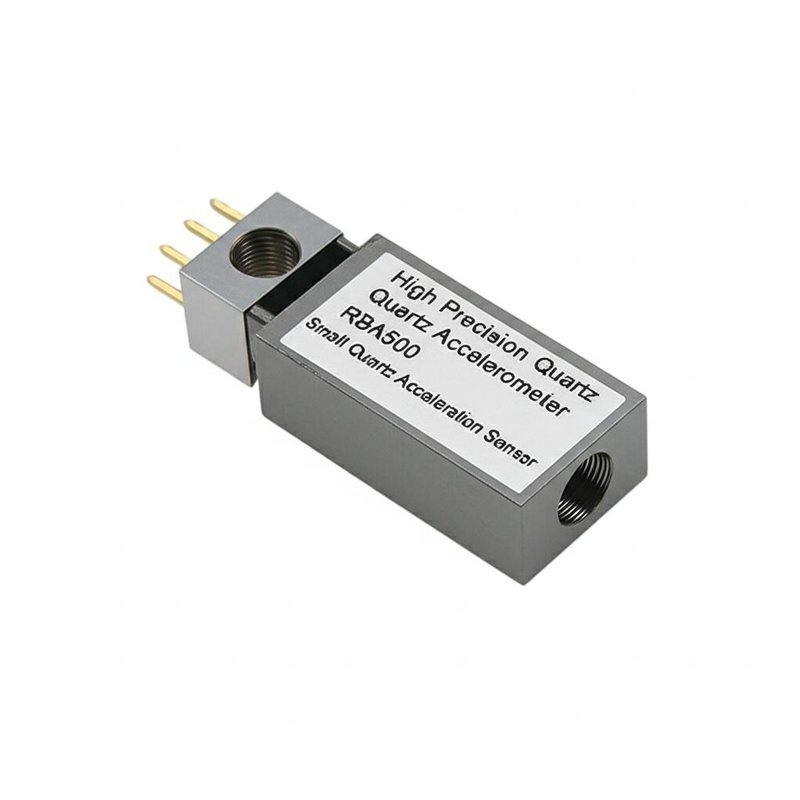

하니웰 AC RBA500 가속계

디지털 호환되는 주파수 출력 센서

주파수 출력 센서로, 하니웰은 Accelerex RBA500 가속도계를 생산한다. 그것은 주로 GPS 내비게이션 시스템을 보완하는 데 사용됩니다. 그것은 주파수 출력, 고-g,작은 크기, 낮은 전력, 가벼운 무게가 필요합니다.

가속은 두 개의 진동하는 쿼츠 빔 사이의 주파수 차이에 따라 측정됩니다.또한 Accelerex 가속도 측정기의 출력은 내부 온도 센서와 하니웰에서 공급되는 계수자를 사용하여 열적으로 보상됩니다.시간이 지남에 따라 통합되면, 델타 속도는 사용자의 시스템에 직접 제공됩니다.

쿼츠 유연 가속계 원리:

외부 가속이 입력되면 팽창은 관성 힘의 작용으로 평형 위치를 떠날 것입니다.팽창판의 상단과 하단 표면과 상단과 하단 토크 끝면으로 구성된 차차 용량 값이 변합니다., 이 전기 신호는 터미널을 통해 서보 회로로 출력됩니다. 증폭 된 전류 신호는 코일로 출력됩니다.그리고 팽창은 자기장의 전력 전선의 앰페어 힘을 사용하여 밀어 당기는 작용으로 평형 위치에 복원됩니다팽창의 기울기 각이 매우 작을 때, 전류는 입력 가속과 대략 선형입니다.입력 가속도는 현재를 감지하여 얻을 수 있습니다.

특징

• 디지털 전자제품에 대한 직접 인터페이스용 주파수 출력
• 저렴한 가격
• 고g 용량
• 매우 컴팩트한 디자인
• 융합식 2부착기 장착 플랜지
• 낮은 전력 소비
• 밀폐된 케이스
• 열 보완용 내부 온도 센서
• 탄탄한 디자인과 품질 보장은 뛰어난 신뢰성을 제공합니다.

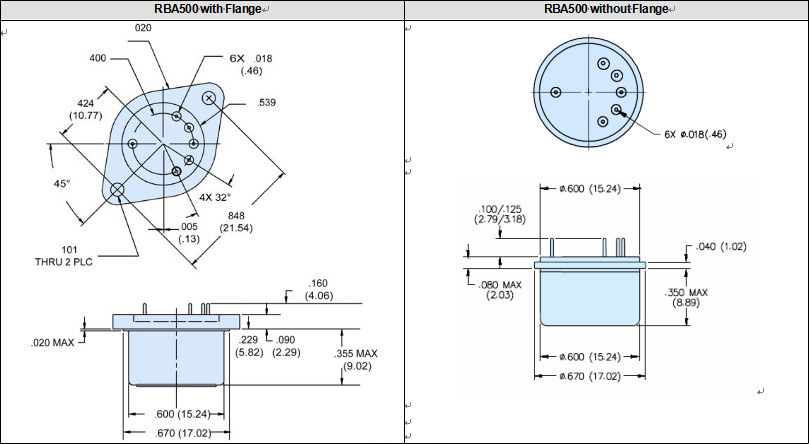

구성 도면

성능 특징

추가 제품 사양, 윤곽 도면 및 블록 다이어그램 및 테스트 데이터는 요청에 따라 제공됩니다.
