도플러 센서 기반의 휴대용 흐름 속도 측정기

휴대용 도플러 흐름을 측정기 / 흐름을 측정기 물의 속도, 액체 수준, 흐름 속도, 온도를 일시적으로 측정하는 데 적합합니다, 일반적으로 자연 흐름, 인공 채널, 파이프,강, 호수 등

특징

(1) 지원 흐름 속도, 즉각적인 흐름

속도, 액체 수준, 온도

(2) 구성 가능한 채널 유형

(3) 컬러 터치 스크린

(4) 대용량 배터리, 4800mAH

(5) 측정 막대기 표준 3m,

연장할 수 있습니다.

(6) 휴대용 휴대용 가방

(7) 시험 자격 보고서를 가지고

1.제품 설명

이 제품은 초음파 도플러 효과의 원칙에 따라 흐름 속도를 측정하고 압력 센서를 통해 물의 수준과 온도를 측정 할 수 있습니다. 껍질은 PVC 플라스틱을 채택합니다.효율적으로 방수하고 밀폐 할 수 있습니다..

◆ 휴대용 컴퓨터 와 통신 하기 위해 Modbus 통신 프로토콜 과 RS485 버스 를 사용 한다.

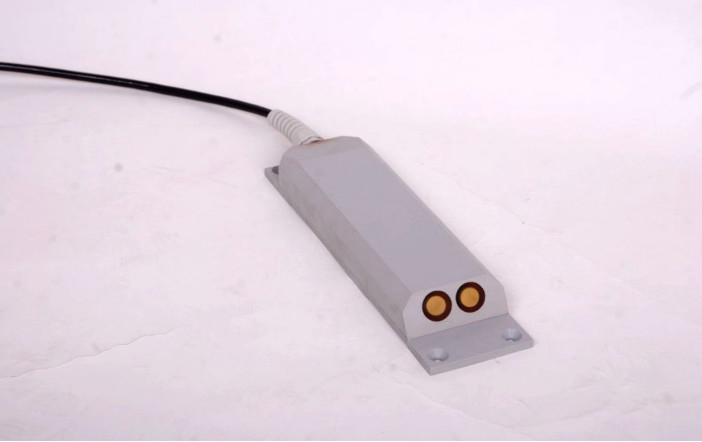

◆ 수중 센서 장치 는 설치 가 쉽다. 금속 기반 고정 장치 로 설치 가 쉽다.

◆ 모든 장비 는 전자적 설계, 광전압 전원 공급, 낮은 전력 소비, 기계 부품 이 없다. 정확 한 측정 과 안정성 의 장점 이 있다.높은 신뢰성 및 강력한 반 간섭.

◆ 다양 한 사용 방법. 순수 물 에서 황강 물 까지 다양한 물 환경 에 적용 될 수 있다.

2.P제품의 원칙

도플러 흐름계 원리: 초음파 소스와 관찰자가 상대적인 움직임을 할 때 관찰자가 수신하는 주파수는 초음파 소스의 주파수와 다를 것입니다.따라서, 초음파 변환기에 비해 물과 함께 움직이는 작은 입자와 거품은 또한 변환기의 수신 주파수를 변경합니다.그리고 물에서 서스펜션의 이동 속도 증가와 함께 증가따라서, 도플러 주파수 전환을 측정하고, 도플러 전류 계수의 지점에서 물의 흐름 속도를 측정합니다.이것은 흐름 정보를 얻기 위해 채널의 가로 면적에 곱됩니다..

도플러 흐름 측정은 물 속의 음의 전파 속도를 이용하기 때문에, 물 속의 음의 전파 속도는 물 온도와 밀접한 관련이 있습니다.장치에는 온도 측정을 위한 온도 센서가 내장되어 있습니다., 그리고 나서 음속을 조정합니다.

레벨 깊이 측정은 압력 센서를 사용하여 흐름 속도 센서 위치와 액체 레벨 사이의 거리를 측정합니다.

3제품 매개 변수

3.1 제품 속성

◆ 측정 방식: 점속, 액체 수준, 온도, 흐름 속도

◆ 보호급: IP68

◆ 측정 방법: 온라인

◆ 측정 원리: 음향 도플러 방법, 속도 면적 방법

◆ 전력 공급원: 배터리, 태양 에너지, 전력 공급원

◆ 출력 신호: Modbus RS485

◆ 출력 신호 내용: 점속, 순간적 흐름, 누적적 흐름, 물 수준, 온도

◆ 출력 신호 (외부 전원 공급 장치): 4 ~ 20mA

◆ 4 ~ 20mA 출력 신호 내용: 즉각적인 흐름

◆ 액체 pH 요구 사항: pH 6~8

◆ 액체 압력 요구 사항: 자연 환경 에서 표준 대기 1 대

◆ 연속 작동 전력 소비:12V*65mA=12V*0.065A≈0.8W

3.2 측정 지수

3.3 사양

4.A적용사례
