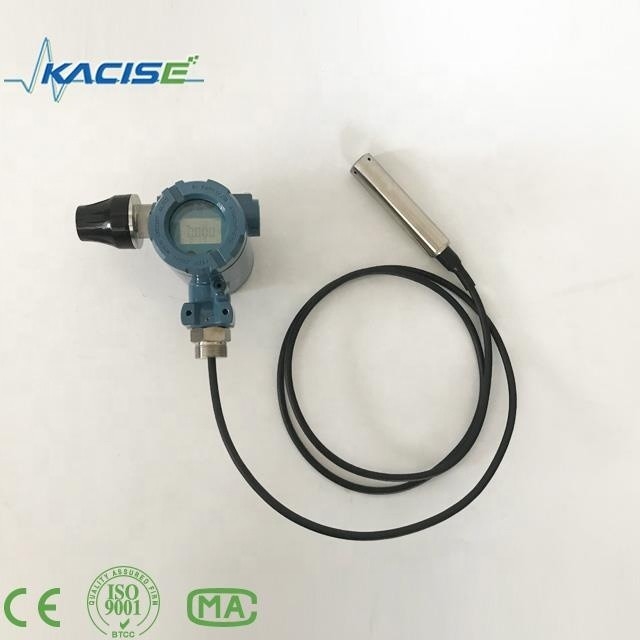

그프스 무선 전신 물 품질 측정

KWS610A 휘황하 수질 메아수르망시스템 설명서 GPRS 통신 모드

1. 시스템 개요

GPRS 통신 모드의 수질 측정 시스템은 물 품질 측정 단말기를 GPRS 통신 모드, 서버 관리 프로그램과 구조 라인에 포함시킵니다. 그것은 정기적으로 용존 산소 함량, 온도값, 경도와 위도 데이터, 날짜와 시간 정보를 측정하는데 사용되고, 이러한 가치를 서버 관리 프로그램에서 디스플레이합니다.

주기 1 : GPRS 통신 모드의 용존 산소 함량 측정 시스템은 단순히 아래 기술된 것처럼 시스템으로서 언급됩니다.

기록 2 : "GPRS 통신 모드로 단말기를 측정하는 용존 산소 함량은 " 단순히 아래 기술된 것처럼 단말기로서 언급됩니다.

기록 3 : 서버 관리 소프트웨어 피호출 소프트웨어는 다음과 같습니다.

기록 4 : 짧은 라인의 구조 라인은 다음과 같습니다.

단말기는 정기적으로 용존 산소 함량과 온도값을 측정하는데 사용되고 이러한 측정이 GPRS 통신 모드로 소프트웨어로 전송됩니다. 사용자들은 용존 산소 콘텐츠 값을 보고 이러한 단말기를 관리하기 위해 소프트웨어를 사용할 수 있습니다.

소프트웨어는 단지 사용자의 데모 소프트웨어입니다. 그것은 매우 단순합니다, 동시에 다종 단말을 운영하기 위한 어떤 강력한 기능이 없습니다. 만약 당신이 강력한 대형 체계 소프트웨어를 필요로 하면, 시안 카이스이 광 전자 공학 기술 주식회사와 연락하세요.

라인은 단지 사용자 구성 터미널을 위해 사용되며, 그것이 터미널과 컴퓨터의 RS232 직렬 포트 사이에 연결됩니다.

2. 단말 구조 다이어그램

3. 기술 기준과 전기 소비

1) 통신 주파수 : GSM / GPRS 850/900/1800 / 1900MHz.

2) 인터페이스 타입 : NPT1.

3) 시한 작업 시간 : 5 분은 1000 분에 (설정될 수 있습니다).

4) 부가 기능 : LCD, 버튼, GPS.

5) 단말기 배터리 사용 시간 한계 : 예를 들면, 첫번째 배터리 ER34615M을 사용하시오 그러면 그것의 능력은 14.5AH입니다, 시스템 작동 주파수가 한때 매 시간마다 일합니다 : GXPS609 (GPS) 단말기는 약 120 일 동안 일할 수 있습니다.

6) 배터리 모델 선정 : 그것은 첫번째 배터리 ER34615M을 사용한다고 추천받습니다. 사용자가 미안하지만, 그 혼자서 배터리를 선택하고 싶으면 다음과 같이 배터리 표준을 따르세요. 배터리 전압 : 3.0VDC~3.6VDC ; 연속최대출력 경향 : 0.5A보다 더 큽니다 ; 펄스 출력전류용량 : 1A보다 더 큽니다.

7) 전원 공급기 조명 : 단말기는 배터리 또는 외부 전력 공급 장치를 사용할 수 있습니다. 단말 구조 다이어그램을 보시오 그러면 외부 전원의 위치는 외부 전기 인터페이스로 공급합니다. 인터페이스에, 1은 음극이고 2가 음극입니다.

4.   유지 명도

1. 삽입물 GPRS와 SIM 카드가 단말기를 사용하기 전에 도움이 됩니다. SIM 카드는 800MHz, 850MHz, 1800MHz, 1900MHz를 부합시켜야 합니다.

2. 인수레가 사용하 라고 배터리가 충고합니다. 만약 소프트웨어가 단말기 배터리 용량 부족을 보여주면, 새 전지를 교체하세요.

3. 만약 소프트웨어와 단말기 사이의 통신 단절이 미안하지만, 서버를 확인하면, 소프트웨어, 단말기, 배터리와 SIM 카드가 정상적이든지 아니든지 있거나, 실패합니다.

4. 금속과 강한 자기성 목적 근처에 터미널 안테나를 회피하세요.

5. 만약 시스템 워크가 실패하고 당신이 고장을 해결하지 않으면, 시안 캑아즈와 연락하세요. 우리는 사용자에게 당신 스스로를 위한 단말기를 무너뜨리고 수리하도록 허락하지 않습니다.
