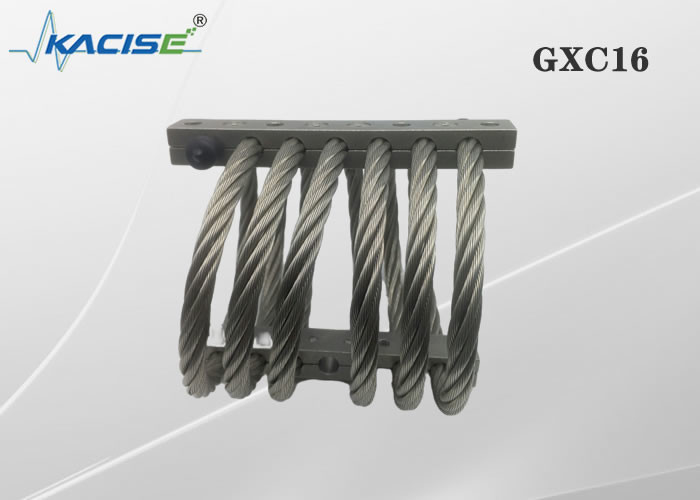

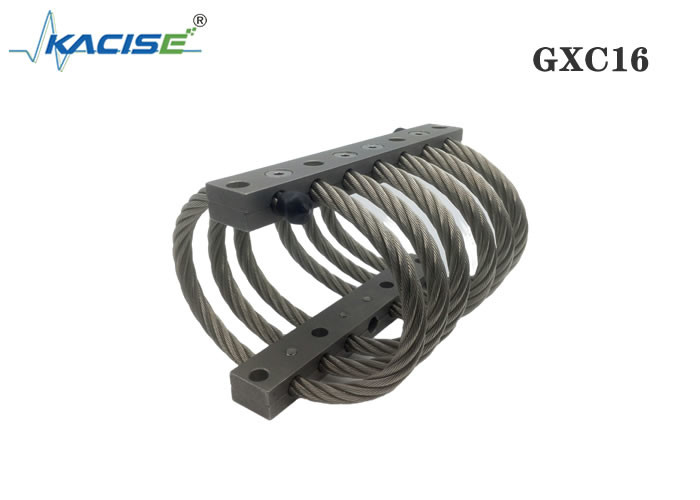

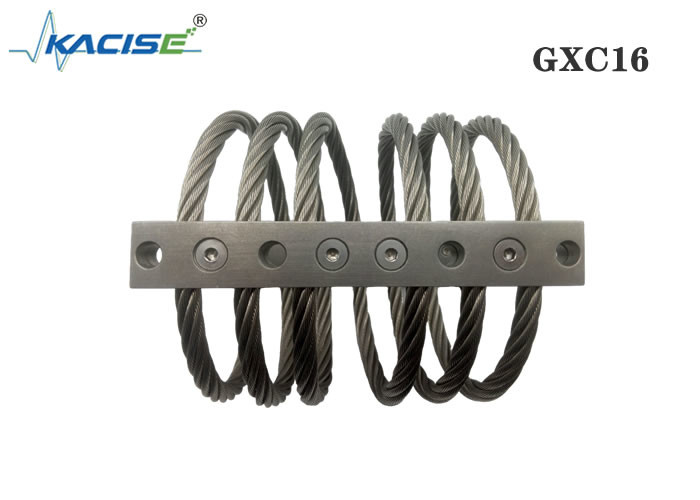

원래 장소: | 중국 |
브랜드 이름: | Kacise |
모델 번호: | GXC16 |
최소 주문 수량: | 1 |
---|---|
가격: | Negotiable |
포장 세부 사항: | 판지 상자 |
배달 시간: | 5-8일 |
지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온, MoneyGram |
공급 능력: | 100+ |
길이: | 178mm | 폭: | 92/102/105/121/133/144/156/180 밀리미터 |
---|---|---|---|
높은 것: | 76/83/89/95/108/124/137/155 밀리미터 | 장착 구멍: | M8 |
공진 주파수: | 5-10헤르츠 | 외부 장착 구멍 거리/L1(mm): | 156/155.6 |
내부 장착 구멍 거리/L2(mm): | 66/66.6 | 최대 수직 변형(mm): | 32/38/43.2/48.8/59/74.7/85.9/102 |
수직 정하중(Kg): | 273/229/216/173/146/129/113/91 | 수직 정적 강성(Kg/mm): | 71/53/46/34/25/20/15/11 |
수직동강성(Kg/mm): | 35/24/20/14/10.3/7.2/5.2/3.7 | 45° 최대 변형(mm): | 44.7/52.8/61/68/84/105/121/144 |
45° 정하중(Kg): | 193/162/153/122/104/91/80/62 | 45°정적 강성(Kg/mm): | 40/29.8/26/19/14/11/8.8/6.2 |
45° 동적 강성(Kg/mm): | 17.7/12.6/10.5/7.4/5.3/3.7/2.8/2 | 사이드 서스펜션의 최대 변형량(mm): | 33/40/45/50/56.9/77.7/90/107 |
측면 매달린 정하중(Kg): | 149/122/113/91/60/44/33/22 | 측면 행잉 정적 강성(Kg/mm): | 22/15.6/13/9/6/4.6/3.3/2.2 |
사이드 서스펜션 강성(Kg/mm): | 18/12.5/10/7/4/3/2.8/1.7 | 재료: | SS304 |
(KG에) 짓누르세요: | 1.36/1.4/1.5/1.67/1.8/2.02/2.18/2.31 | 제품 맞춤화 지원 여부: | 예 |
하이 라이트: | 충격 완충 와이어 로프 제진기,무지향성 와이어 로프 아이솔레이터,10HZ 와이어 로프 제진기 |
성능
강성 (Kv 또는 Ks) :
와이어 로프 아이솔레이터는 비선형 강성 행위를 보여줍니다. 보통 전동 절연과 관련된 작은 전환은 더 큰 충격 전환 보다 다른 스프링 비율을 가질 것입니다. 우리는 카탈로그 이내에 전형적 진동 강성값 (Kv)와 평균 충격 강성값 (Ks)를 출판합니다. 이러한 가치는 제공된 등식이 시스템 성능을 예상하기 위해 페이지 6 상에 목록화된 채로 사용될 수 있습니다. 카탈로그에 수록된 강성값은 플 루프 버전을 위한 것입니다. 감소된 루프 버전, 비율을 위해 바람직하 의 수를 나누는 것에 의한 강성은 플 루프의 지나서 수를 고리로 만듭니다.
와이어 로프는 비선형 진동 절연체의 강성입니다. 강성 견고성에서 조건 어브스몰과 큰, 막대한 차이 하에 모양 가변.
사용자가 상품의 매개 변수에 따르면 설명서에서 실험될 수 있었고 우리가 계산과 선택의 분유를 추론하고 또한 우리와 연락할 수 있습니다, 우리의 공학자들은 당신에게 선택 가이드를 제공할 것입니다.
제품 치수 차트
상품 번호 | 높은 것(MM) | 폭(MM) | 제품 중량(KG) | 설치 방법 | 홀 사이즈(MM) | 스레드 사이즈(MM) | 반대편 구경 테이프녹화자 | |
JGX-127-8-X-3648-A-S | 76 | ± 2.54 | 92 | 1.81 | 비, C, D, E, S | Ø9.0 +0.13-0.38 | M8X1.25 M7X1.0 | 90' |
JGX-127-8-X-3047-A-S | 83 | 102 | 1.91 | |||||
JGX-127-8-X-2869-A-S | 89 | 105 | 2 | |||||
JGX-127-8-X-2313-A-S | 95 | 121 | 2.22 | |||||
JGX-127-8-X-1957-A-S | 108 | 133 | 2.4 | |||||
JGX-127-8-X-1735-A-S | 124 | 144 | 2.7 | |||||
JGX-127-8-X-1512-A-S | 137 | 156 | 2.9 | |||||
JGX-127-8-X-1201-A-S | 155 | 180 | 3.09 |
피즈 방향 압착 끼움 시험 데이터 시트
만곡 수 | 상품 번호 | 정전기 로드(N) | 최대 변형 (밀리미터) | 진동 강성 Kv kN/m | 영향 강성 Ks kN/m |
1 | JGX-127-8-X-3648-A-S | 3648 | 32 | 954 | 471 |
2 | JGX-127-8-X-3047-A-S | 3047 | 38.1 | 708 | 333 |
3 | JGX-127-8-X-2869-A-S | 2869 | 43.2 | 613 | 278 |
4 | JGX-127-8-X-2313-A-S | 2313 | 48.8 | 457 | 196 |
5 | JGX-127-8-X-1957-A-S | 1957 | 59.9 | 340 | 137 |
6 | JGX-127-8-X-1735-A-S | 1735 | 74.7 | 261 | 96 |
7 | JGX-127-8-X-1512-A-S | 1512 | 85.9 | 207 | 74 |
8 | JGX-127-8-X-1201-A-S | 1201 | 102.6 | 148 | 49 |
하중 시험 데이터 시트에 적합하는 경사식 프레스 45명'
만곡 수 | 상품 번호 | 정전기 로드(N) | 최대 변형 (밀리미터) | 진동 강성 Kv kN/m | 영향 강성 Ks kN/m |
1 | JGX-127-8-X-3648-A-S | 2580 | 44.7 | 539 | 236 |
2 | JGX-127-8-X-3047-A-S | 2157 | 52.8 | 398 | 168 |
3 | JGX-127-8-X-2869-A-S | 2046 | 61 | 349 | 138 |
4 | JGX-127-8-X-2313-A-S | 1624 | 68.6 | 259 | 98 |
5 | JGX-127-8-X-1957-A-S | 1401 | 84.8 | 193 | 68 |
6 | JGX-127-8-X-1735-A-S | 1223 | 105.7 | 147 | 49 |
7 | JGX-127-8-X-1512-A-S | 1068 | 121.9 | 117 | 37 |
8 | JGX-127-8-X-1201-A-S | 823 | 144.8 | 83 | 25 |
전단 압연 하중 시험 데이터 시트
만곡 수 | 상품 번호 | 정전기 로드(N) | 최대 변형 (밀리미터) | 진동 강성 Kv kN/m | 영향 강성 Ks kN/m |
1 | JGX-127-8-X-3648-A-S | 2936 | 33 | 294 | 294 |
2 | JGX-127-8-X-3047-A-S | 1713 | 40.1 | 207 | 207 |
3 | JGX-127-8-X-2869-A-S | 1557 | 45.2 | 173 | 173 |
4 | JGX-127-8-X-2313-A-S | 1201 | 50.8 | 121 | 121 |
5 | JGX-127-8-X-1957-A-S | 801 | 56.9 | 81 | 81 |
6 | JGX-127-8-X-1735-A-S | 601 | 77.7 | 60 | 60 |
7 | JGX-127-8-X-1512-A-S | 445 | 90.9 | 46 | 46 |
8 | JGX-127-8-X-1201-A-S | 289 | 107.7 | 30 | 30 |
절연체 AX :
와이어 로프 아이솔레이터는 다중 축 절연체입니다. 아래의 다이어그램은 하중 축 정의와 전환 고찰을 포함합니다.
축축해지는 것 : 일반적으로 규모와 입력레벨에 따라서, 5-15%. 특별한 습기를 주는 고찰을 위해 캑아즈와 협의하세요.
제품 치수 차트
설치
더 홀이 설치되는 것을 포함하면서, 우리는 모든 범위의 설치를 제공합니다, 설치하기 위한 원추형으로 넓힌 헤드 나사, 스레드 설치, 상부 및 하부 부목 중에서 선택과 장착 구멍이 신축성 구조일 수 있습니다. 우리는 2 위수 기준 인치를 제공하고 측정, 장비 요구사항의 국내이고 외국 장비, 입출하고 인사하세요. 와이어 로프 랩을 단단하게 하시오 그러면 고객들이 와이어 로프 제품 선택과 예약의 권회수에 따른 우리의 제품 사양에 따르면 하 할 수 있습니다. 가장 작은 권회수는 2 랩입니다, 가장 일반적으로 사용된 것 12 랩이고 또한 고객의 요청에 따라 맞춤화될 수 있습니다.
애플리케이션
