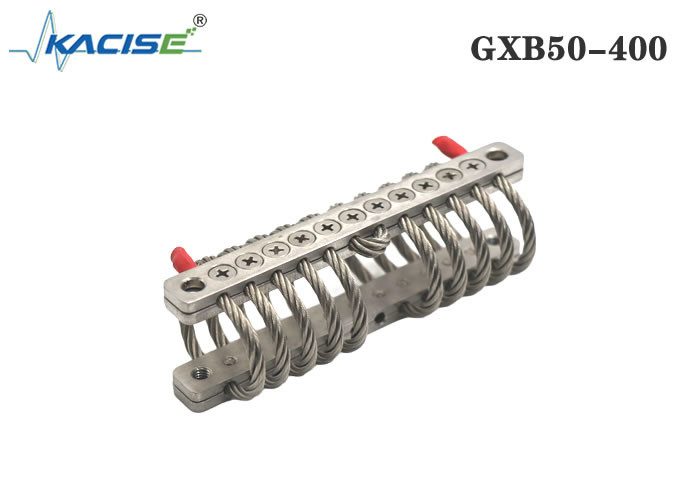

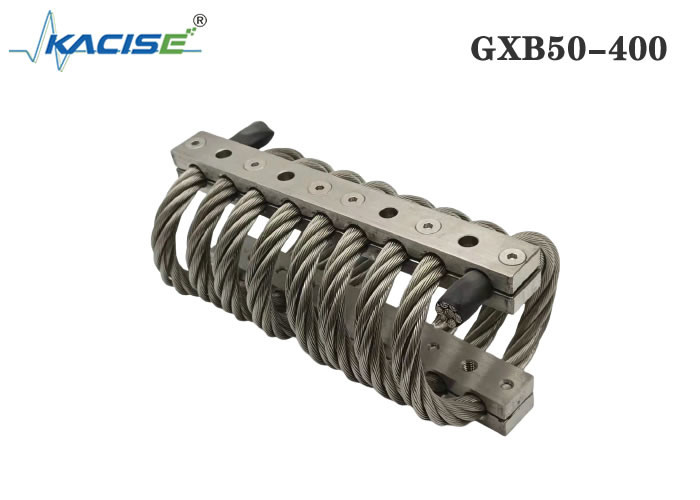

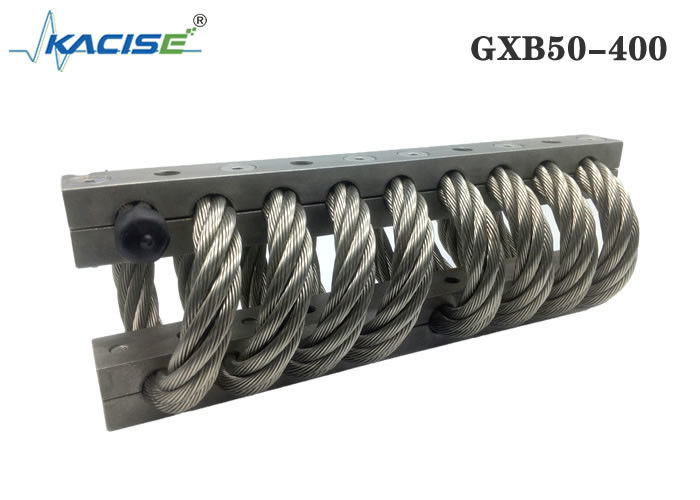

| 원래 장소: | 중국 |
| 브랜드 이름: | Kacise |
| 모델 번호: | GXB50-400 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 판지 상자 |
| 배달 시간: | 5-8일 |
| 지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온, MoneyGram |
| 공급 능력: | 100+ |
| 길이: | 521mm | 너비: | 248mm |
|---|---|---|---|
| 높은: | 216mm | 장착 구멍: | M18 |
| 공진 주파수: | 5-10헤르츠 | 외부 장착 구멍 거리/L1(mm): | 378/377.8 |
| 내부 장착 구멍 거리/L2(mm): | 162/161.9 | 최대 수직 변형(mm): | 96.5 |
| 수직 정하중(Kg): | 1761년 | 수직 정적 강성(Kg/mm): | 2235 |
| 수직동강성(Kg/mm): | 75.8 | 45° 최대 변형(mm): | 137.2 |
| 45° 정하중(Kg): | 1241 | 45°정적 강성(Kg/mm): | 125.6 |
| 45° 동적 강성(Kg/mm): | 37.8 | 사이드 서스펜션의 최대 변형량(mm): | 101.6 |
| 측면 매달린 정하중(Kg): | 464 | 측면 행잉 정적 강성(Kg/mm): | 46.8 |
| 사이드 서스펜션 강성(Kg/mm): | 38.2 | 재료: | SS304 |
| 무게(kg): | 27 | 제품 맞춤화 지원 여부: | 예 |

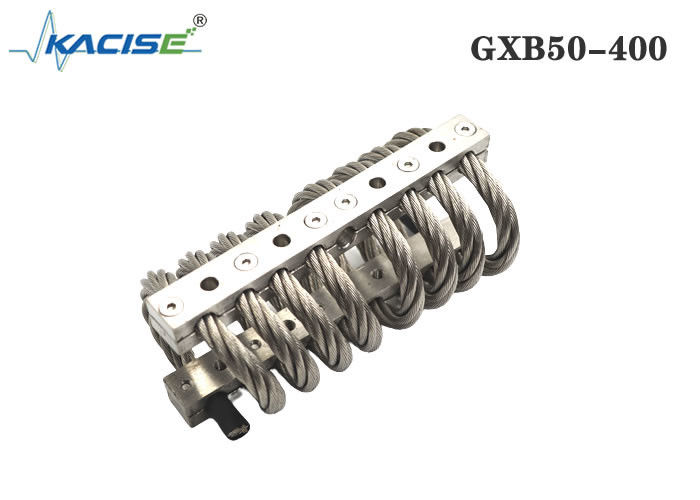

제품 설명
와이어로프 아이솔레이터는 매우 고성능인 충격 흡수 장치이자 끝없는 응용 분야에 사용할 수 있는 진동 아이솔레이터입니다.
와이어 로프 아이솔레이터는 화학적 오염이나 극한의 온도와 같은 가혹한 환경 조건에서 최대 충격에도 우수한 제진 성능을 유지하기 때문에 매우 유용한 제진기입니다.
제품 사이즈 차트
| 제품 번호 | 높음(mm) | 폭(mm) | 제품중량(kg) | 설치 방법 | 홀 사이즈(mm) | 스레드 크기(mm) | 카운터보어 테이퍼 | |
| JGX-286-8-X-16860-AS | 216 | ±6.35 | 248 | 27.2 | A, B, C, D, E, S | Ø19.8 + 0.13- 0.38 | M18X2.5 | 90° |
압입 테스트 데이터 시트
| 곡선 번호 | 제품 번호 | 정하중(N) | 최대 변형(mm) | 진동 강성 Kv kN/m | 충격 강성 Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 17610 | 96.5 | 2236 | 758 |
45° 기울어진 프레스 피팅 하중 테스트 데이터 시트
| 곡선 번호 | 제품 번호 | 정하중(N) | 최대 변형(mm) | 진동 강성 Kv kN/m | 충격 강성 Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 12410 | 137.2 | 1256년 | 378 |
전단 압연 하중 테스트 데이터 시트
| 곡선 번호 | 제품 번호 | 정하중(N) | 최대 변형(mm) | 진동 강성 Kv kN/m | 충격 강성 Ks kN/m |
| 1 | JGX-286-8-X-16860-AS | 4640 | 101.6 | 468 | 468 |
와이어 로프 진동 절연체는 다음과 같은 장점이 있습니다.
1: 비선형 강성 있음
2: 만능 충격 흡수
3: 공진 주파수가 낮고 저주파 충격 흡수 효과가 좋습니다.
4: 내식성, 가는곳마다 온도 저항, 가혹한 환경에서 계속 작동할 수 있습니다
5: 쉬운 임명, 유지 보수가 필요 없는, 긴 서비스 기간
제품 구조 다이어그램
와이어로프 아이솔레이터 설치 안내
1. 설치 전 나사산이 같은지 등 장착홀과 방진장치의 장착홀이 일치하는지 주의 깊게 확인하십시오.
2, 설치 구멍이 깨끗하고 버, 녹, 손상 및 기타 결함이 없습니다.
3. 방진장치는 탄성체이므로 작업시 약간의 가동공간이 필요합니다.설치 전 설치부위에 설치에 영향을 주는 기기가 있는지, 방진장치의 가동공간이 충분한지 잘 확인하여 주십시오.방진장치의 상태가 양호하고 결함이 없는지 설치 전에 확인하십시오.
4. 적합한 스크루드라이버와 지렛대를 준비합니다.
5, 먼저 중장비 또는 고정 장비에 아이솔레이터를 설치하고 설치 나사를 조일 필요가 없으므로 아이솔레이터가 약간 활성화될 수 있습니다.
6. 진동 절연체의 반대쪽에 연결 장치를 설치하십시오.장착 구멍이 약간 어긋난 경우 방진 장치를 이동하거나 지렛대를 사용하여 방진 장치의 장착 구멍과 장비의 장착 구멍을 정렬한 다음 고정 나사를 조일 수 있습니다.
7. 장치 위치를 고정한 후 고정 나사를 모두 조입니다.
와이어 로프 절연체에 대한 추가 정보
와이어로프 아이솔레이터는 매우 고성능인 충격 흡수 장치이자 끝없는 응용 분야에 사용할 수 있는 진동 아이솔레이터입니다.와이어 로프 아이솔레이터는 화학적 오염이나 극한의 온도와 같은 가혹한 환경 조건에서 최대 충격에도 우수한 제진 성능을 유지하기 때문에 매우 유용한 제진기입니다.수명이 길고 모든 치수의 탄성 변위에 적응할 수 있어 다방향 진동 차단이 가능하며 다양한 방식으로 설치할 수 있습니다.
정밀 기기, 미사일 및 위성 운송, 프로세서, 통신 장치, 내비게이션 및 발사 시스템 보호, 대규모 건설과 같은 섬세한 응용 분야를 위한 발전기 및 진동 차단과 같은 중장비에 대한 탄력적인 지원이 있습니다.와이어 로프 절연체의 작동 온도는 -75°C-+175°C, 최대 +370°C이며 각 와이어 로프 절연체는 부드러운 비선형 강성을 제공합니다.최대 동적 변위는 마운트가 차지하는 공간의 70% 이상이며 변위가 증가하면 동적 강성이 감소합니다.
