| 원래 장소: | 산시 시안 |
| 브랜드 이름: | Kacise |
| 모델 번호: | KSS524 |
| 최소 주문 수량: | 1 |
|---|---|
| 포장 세부 사항: | 각 단위에는 개별 상자가 있으며 모든 상자는 표준 패키지 또는 고객 요청에 따라 포장됩니다. |
| 배달 시간: | 5 근무일 |
| 지불 조건: | T/T, 웨스턴 유니온, 머니그램 |
| 공급 능력: | 1주일에 1000개 부분 |
| 보관 온도: | -20-80℃ | 작동 온도: | -20~60℃ |
|---|---|---|---|
| 작동 습도: | 0-90%RH | 작업 압력: | 0.8-1.2 기압 |
| 전원 전압: | 9V | 최대 작동 전류: | 120mA |
| 범위(사용자 지정 가능): | 1500ppm | 측정 정확도: | ±5ppm 또는 ±2% 참값이 클수록 |
| 펌프 흡입의 T90: | 5S | 확산의 T90: | 30초 |
| ZERO의 반복성: | <±50ppm | 반복정도 50%F.S.: | <±5%. <±5%. Measurements 측정 |
| 수명: | 10 년 | ||
| 하이 라이트: | 1.2 Atm SF6 가스 감지기 센서,0.8 Atm SF6 가스 감지기 센서,Ir 센서 모듈 1500ppm |
||

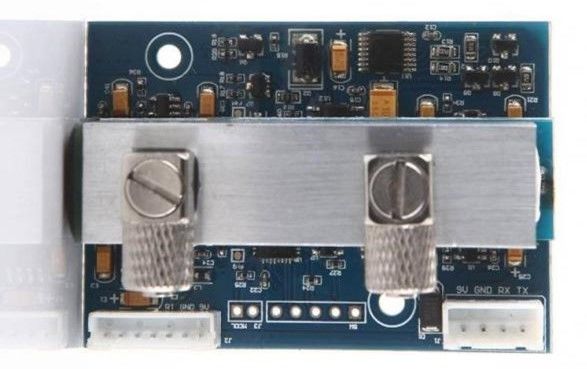

KSS524 적외선 SF6 가스 센서 모듈
표 1 버전 기록
| 버전 | 데이트 | 설명 |
| V1.0 | 2016년 10월 12일 | V1.0 출시 |
| V2.2 | 2018-03-06 | 제품 속성 수정 적응 |
목차
6. 메인터넌스에 있어서 주의할 점 ·················· 11
SF6 가스는 전력기기, 특히 고압차단기, 변압기, 변압기, 축전기, 피뢰기, 휴즈 등에 절연체 및 소호용 가스로 널리 사용되고 있습니다. 절연 용량이 감소합니다.대기 환경을 오염시키고 파괴하며 온실 효과를 증가시킵니다.저층 공간에 축적되어 직원의 뇌에 산소가 부족하고 심지어 급속한 질식과 같은 사고가 발생합니다.부분 방전, 고온 및 기타 요인의 영향으로 SF 6 가스는 SF 4, SF 2, SOF2 등과 같은 독성이 강한 분해 물질을 생성합니다.
KSS524는 NDIR 적외선 흡수 감지 원리를 이용한 가스 센서 모듈로 10.5um에서 SF6 가스의 흡수에 따라 농도를 결정합니다.KSS524는 MEMS 광원, 특수 구조의 광학 캐비티 및 이중 채널 검출기를 채택하여 공간 이중 광 경로 기준 보상을 실현하고 신호 수집, 처리 및 출력을 위한 마이크로 프로세서를 구현합니다.KSS524에는 Smartgas의 모듈과 호환되는 Modbus ASCII 프로토콜을 실행하기 위한 UART 디지털 인터페이스가 있습니다.Digital Calibration Zero 및 Sensitivity 기능을 제공하며, Calibration Zero 기능을 수동으로 구현합니다.
KSS524는 SF6 가스 누출 감지 및 기타 전력 산업의 SF6 가스 농도 분석에 널리 사용될 수 있습니다.
KSS524 확산식 KSS524 펌프흡입형
| 매개변수 | 상징 | 최저한의 | 일반적인 값 | 최고 | 단위 | |
| 보관 온도 | 티STG | -20 | - | 80 | °C | |
| 작동 온도 | 티ㅏ | -20 | 60 | °C | ||
| 작동 습도 | 시간ㅏ | 0 | 90 | % RH | ||
| 작업 압력 | 피ㅏ | 0.8 | 1.2 | ATM | ||
| 전원 전압 | V에스 | 9 | 11 | V | ||
| 최대 작동 전류 | 나평균 | 100 | 120 | 150 | 엄마 | |
| 범위(사용자 지정 가능) | 1500 | ppm | ||||
| 측정 정확도 | 정확도 | ±5ppm 또는 ±2% 참값이 클수록 | %볼륨 | |||
| T90 | 펌프 흡입 | 5 | 초 | |||
| 확산 | 30 | 초 | ||||
| 반복성 | 영 | <±50 | ppm | |||
| 50%FS |
<±5%. 측정 |
|||||
| 수명 | 10 | 년도 | ||||
센서는 포지셔닝 구멍 간격과 3.2mm의 구경이 있는 참조 구조 다이어그램으로 설치됩니다.
배선 소켓 간격은 2.0mm입니다.
센서는 정기적으로 보정해야 하며 3개월을 넘지 않는 것이 좋습니다., 장기간 작동을 위해 자동 보정이 켜져 있으면 보정이 필요하지 않습니다.
먼지가 많은 환경에서 센서를 장시간 사용하지 마십시오.
필요한 특정 사양을 구매하려면 다음 정보를 제공하십시오.
1) 센서 이름 2) 센서범위 3) 센서 측정 정확도
| 주문 정보 시트 | |||||
| KSS524 | KSS524 적외선 SF6 가스 센서 모듈 | ||||
| xxxx | 센서는 CO2 농도 범위를 ppm 단위로 측정하며 최소값은 2000이고 최대값은 50000ppm입니다. | ||||
| 2000년 | 범위 200ppm(기본값). | ||||
| 10000 | 범위 10000ppm | ||||
| 50000 | 범위 50000ppm | ||||
| 인코딩 | 반응 속도는 빠르고 느린 두 가지 유형으로 나뉩니다. | ||||
| 에스 | 느림(기본값). | ||||
| 큐 | 빠른 | ||||
| 인코딩 | 전송 속도 선택, 일반적으로 사용되는 전송 속도 2400 9600 19200 38400bps, 데이터 8비트, 정지 비트 1비트, 검사 비트 없음: 주문하기 전에 특별한 요구 사항을 확인하십시오. | ||||
| 관습 | 주문하기 전에 전송 속도를 확인하십시오. | ||||
| 2400 | 2400bps 전송 속도 | ||||
| 9600 | 9600bps 전송 속도 | ||||
| 19200 | 19200bps 전송 속도 | ||||
| 38400 | 38400bps 전송 속도(기본값) | ||||
| 인코딩 | 직렬 포트 프로토콜 | ||||
| 모드버스-RTU | 표준 Modbus-RTU 프로토콜(기본값). | ||||
| 모드버스-ASCII | 표준 Modbus-ASCII 프로토콜 | ||||
| Modbus 자체 | Modbus 개인 프로토콜 | ||||
| KSS524 | -2000 | -에스 | -38400 | -모드버스-RTU | |
URL:www.kacise.com
전화: +86-29-17719566736
이메일: sales@kacise.com
주소: 중국 산시성 시안시 탕옌남로
| 속기 | 성명 |
| 볼륨 | 1% VOL은 공기 중의 특정 가스 부피의 1%를 나타냅니다. |
| PPM | 1PPM은 공기 중의 특정 기체의 부피가 100만분의 1이라는 의미다. |
| O2 | 산소 분자 |
| LCD | LCD 디스플레이 |
| RS485 | 비동기 직렬 포트 485 |
| DC | 직류 |
| 교류 | 의사소통 |
| PVC | 폴리염화비닐 |
