원래 장소: | 중국 |
브랜드 이름: | Kacise |
모델 번호: | KUS630C |
최소 주문 수량: | 1 |
---|---|
가격: | Negotiable |
포장 세부 사항: | 15*15*10cm, 1.2kg |
배달 시간: | 5-8일 |
지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온, MoneyGram |
공급 능력: | 100+ |

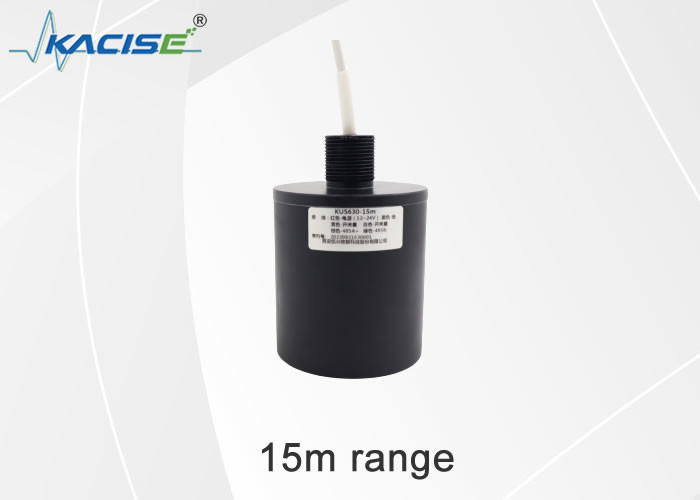

범위: | 15m | 산출: | 4~20mA/NPN/PNP/RS485/0-3V,0-5V |
---|---|---|---|
전원: | 3.3-24 V | 작동 전류: | ≤45mA |
온도 보상: | 예 | 작동 온도: | -25...70C(248...343K) |
보호 등급: | IP68 | 쉘 재질: | PVDF |
측정 정확도: | ≤1% | ||

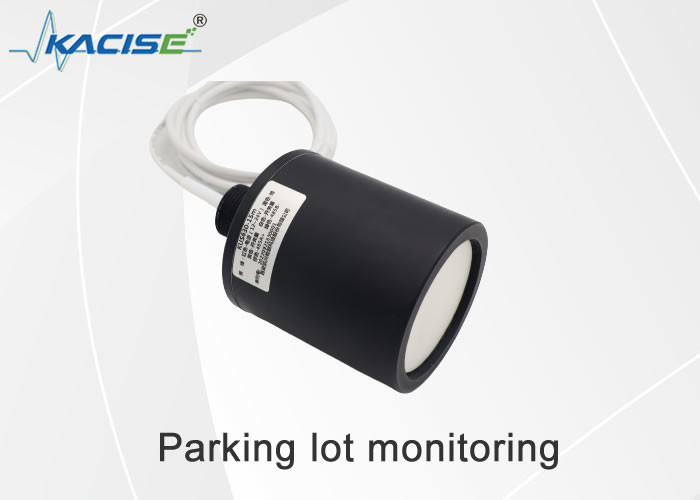

하이 라이트: | 자동차 감지 초음파 주차 센서,방수 초음파 주차 센서,주차 제어 시스템 초음파 변환기 센서 |

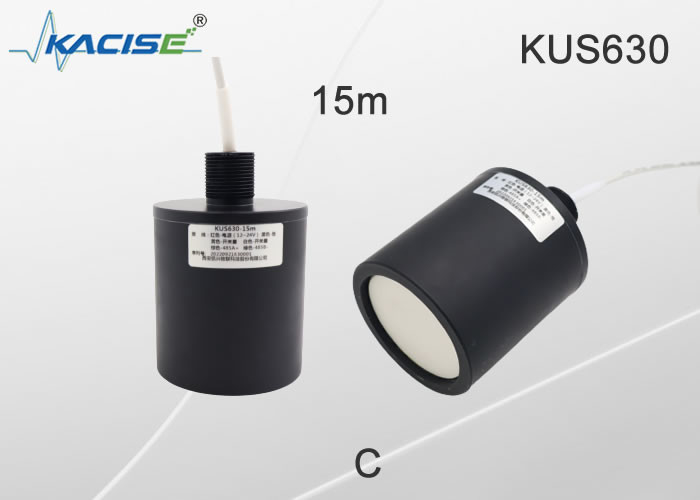

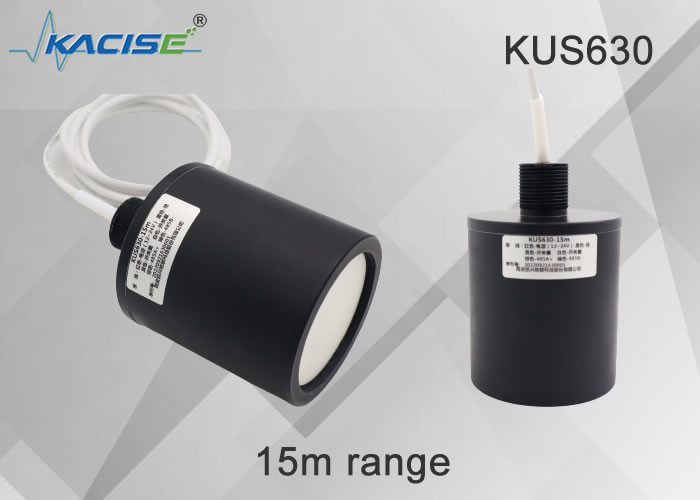

KUS630 시리즈 초음파 레벨 미터
1.특징
2. 치수
다이어그램의 단위는 mm입니다.
3. 전기 연결 및 신호 정의
라인 순서 | 씨냄새 | 디정의 |
1 | 빨간색 | 힘은 긍정적이다 |
2 | 검은색 | 전원 반환 접지 |
삼 | 노란색 | 아날로그 출력, 전압 출력, 전류 출력 스위치 출력 |
4 | 푸른 | RS485 A+ 또는 uart TXD |
5 | 녹색 | RS485 B- 또는 uart RXD |
케이블 색상 | 라인 순서 | 설명하다 | 주목 |
빨간색 | 1 | 에 의해 구동 | 3.3V-30V 넓은 전압 입력 |
검은색 | 2 | GND | |
노란색 | 삼 | 스위치 출력 | 스위치 단자, 부하 용량 1A 60V, 독립 논리로 최대 2개의 스위치 출력을 지원하고, 두 단자는 스위치의 두 접점이며 양극과 음극을 구별하지 않으며 마음대로 연결할 수 있습니다. |
하얀색 | 4 | 스위치 출력 | |
갈색 | 4 | RS485A+ | |
초록 | 5 | RS485B- |
4. 매개변수 설명
중오델:KUS630 | |
측정 범위 |
0.8m...15m |
맹점 |
0 ... 0.6m(불안정한 작업 영역은 0.6m 이내, 이 범위에서 작업하는 것은 권장되지 않음);0.3m의 최소 블라인드 영역 버전을 달성할 수 있으며 이는 사용자 정의가 필요합니다. |
전원 전압 | 3.3 ... 24V DC, 리플 10%SS |
작동 전류 |
≤ 45mA(가장 빠른 측정 속도) 저전력 버전, 슬립 전력 소비는 0.3mA 미만, 송신 전력 소비는 20mA(2ms 미만), 수신 전력 소비는 8mA 이하(150ms 미만) |
출력 신호 |
1: 프로그래밍 가능한 아날로그 출력 0-10V. 2:RS485 출력. 3:Uart 직렬 출력 4:4-20mA 출력 5: 스위치 출력 |
측정 정확도 | ≤1% |
온도 보상 | 예 |
근무 조건
작동 온도 | -25…70℃(248...343K) |
보관 온도 | -40…85℃(233...358K) |
기타 지침
전기적 연결 | 5심 케이블(아날로그 출력), 6심 케이블(스위치 출력); |
보호 등급 | IP68 |
쉘 소재 | PVDF |
5. 주문 정보
쿠스 | 중오델 | 영형출력 | 아르 자형앤지 | 디설명하다 |
630C | 사용자 지정 지원 | |||
맞춤형 | ||||
0-10V | 아날로그 0-10V 출력 | |||
0-5V | 아날로그 0-5V 출력 | |||
0-3V | 아날로그 0-3V 출력 | |||
4-20mA | 아날로그 4-20mA 출력 | |||
남서 | 스위치 출력 | |||
Uart | Uart 직렬 출력 MODBUS RTU 프로토콜 | |||
RS485 | RS485 출력 MODBUS RTU 프로토콜 | |||
XXXmm |
XXX mmmeans 최대 측정 거리 (default15000mm) |
|||
쿠스 | 630 | RS485 | 15000mm |
6. 신청
