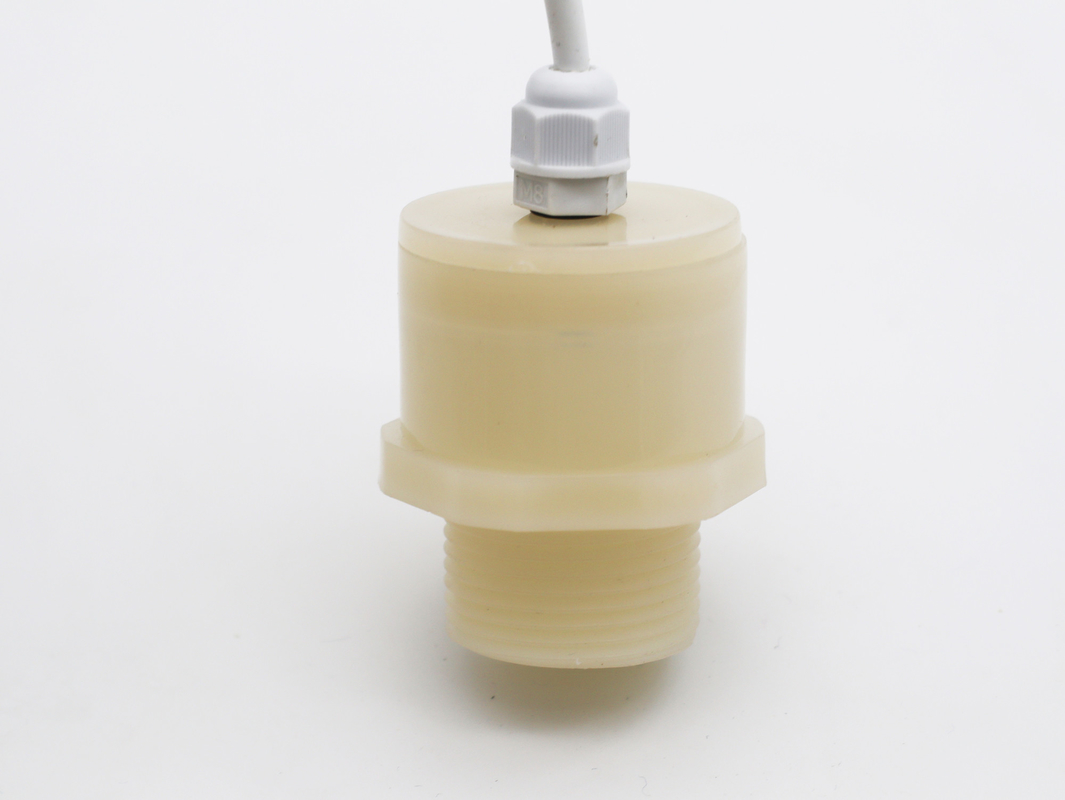

짧은 거리 측정을 위한 KUS550 아날로그 출력 초음파 센서

KUS550 시리즈 초음파 레벨 센서

1.특징

• 7.5° 좁은 빔 각도로 높은 신호 신뢰성 보장

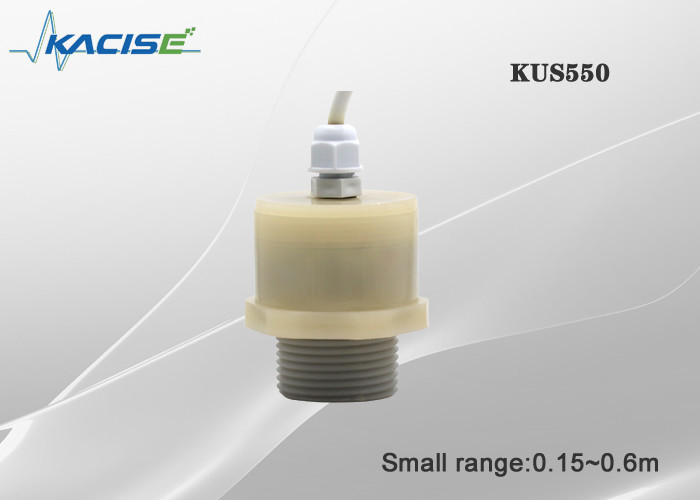

• 사각지대가 작고 해상도가 높은 소범위 모델
• 자동 거짓 에코 억제.

2.치수
다이어그램의 단위는 mm입니다.

3. 설명

KUS550 저전력 초음파 레벨 게이지는 작동 전류가 낮고 정착 시간이 짧으며 안정성이 우수한 진정한 저전력 초음파 센서입니다.특히 전원 공급 장치에 적합하며 응답 시간이 짧고 전송 시간이 1ms를 초과하지 않으며 짧은 웨이크업 시간 요구 사항에 적합합니다.그것은 저전압, 저전력 소비, 쉬운 설치 및 사용의 특성을 가지고 있습니다.온도 디지털 보상 기능, 넓은 작동 온도 범위;고정밀, 고주파 응답, 좋은 안정성;충격 저항, 피로 저항, 높은 신뢰성.

산업에 적응: 사물 인터넷, 물 공급, 산업 제어 및 기타 분야.

KUS550 저전력 초음파 수위 측정기 수면 상태는 0.3mA 미만, 파동 상태는 20mA 미만, 감지 상태는 5mA 미만입니다.즉, 전원이 3.3V일 때 슬립 전류는 0.3mA이고 이때의 소비 전력은 0.0003X3.3=0.00099W이다.이 저전력 초음파 레벨 게이지 시리즈는 맨홀, 공장 물 탱크, 탱크, 도시 공학, 수돗물, 하수 처리, 물 보존 및 수력 발전, 철강, 탄광, 전기와 같은 스마트 IoT 산업의 응용 분야에 특히 적합합니다. , 석유 화학, 도시 내륙 하천 및 호수, 운송 및 식품 가공 산업.고정밀 초음파 레벨 게이지를 통해 데이터를 수집하고 액체 레벨/레벨 높이 및 온도를 실시간으로 모니터링하고 클라우드 플랫폼 데이터를 실시간으로 업데이트하고 실시간 알람을 발행하여 수동 검사 비용을 줄이고 시스템 상태를 정확하게 파악합니다.

4. 저전력 소비 모드

2로 설정된 작업 모드는 저전력 소모 작업 모드입니다.

저전력 초음파 레벨 및 거리 센서 구현 방법

a) 저전력 IC 사용

우리는 일반적으로 전력 소비가 낮은 거의 새로운 IC를 사용합니다.

b) 센서의 각 회로의 전원을 제어합니다.

센서의 회로에는 송신 회로, 수신 회로 및 mcu의 기본 회로의 세 부분이 있습니다.MCU는 회로 각 부분의 작업 제어를 가능하게 하여 전력 소모 관리를 구현한 후 전력 소모를 제어한다.

c) MCU 자체가 작동하지 않을 때 절전 모드로 들어가 전력 소비를 더욱 줄입니다.

5. 설치 조건
센서가 환경 온도가 0℃ 이하로 떨어지면 보호 조치를 잘 수행해야 합니다.스틸 너트를 사용하여 관통 구멍에 센서를 직접 장착하는 경우 하우징 나사산 중간에 고정해야 합니다.

6. 주문 정보

KUS550 시리즈 초음파 센서 데이터시트_v2.8.pdf...
