| 원래 장소: | 중국 |
| 브랜드 이름: | Kacise |
| 모델 번호: | KUS630 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 15*15*10cm,0.5kg |
| 배달 시간: | 5-8일 |
| 지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온, MoneyGram |
| 공급 능력: | 100+ |
| 범위: | 10m/12m/15m/20/30m | 산출: | 4~20mA/NPN/PNP/RS485/0-3V,0-5V |
|---|---|---|---|
| 전원: | 3.3-24 Ｖ | 작동 전류: | ≤45mA |
| 온도 보상: | 예 | 작동 온도: | -25...70C(248...343K) |
| 보호 등급: | IP68 | 쉘 재질: | PVDF |
| 측정 정확도: | ≤1% |

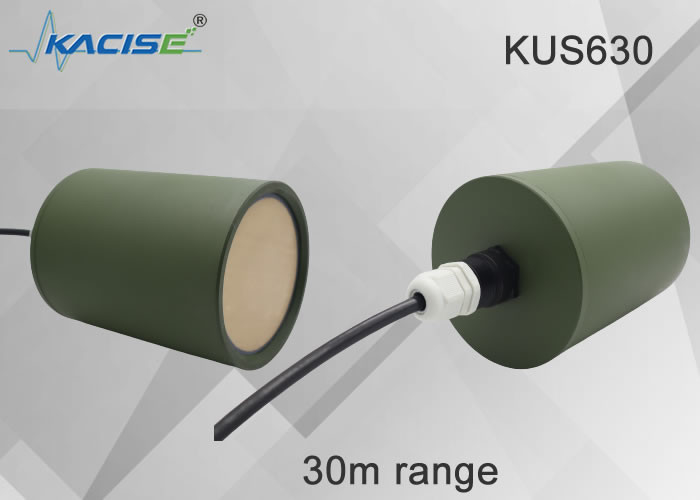

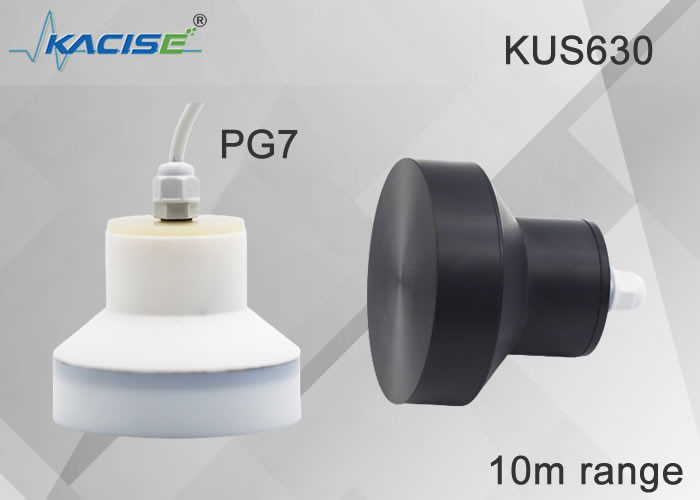

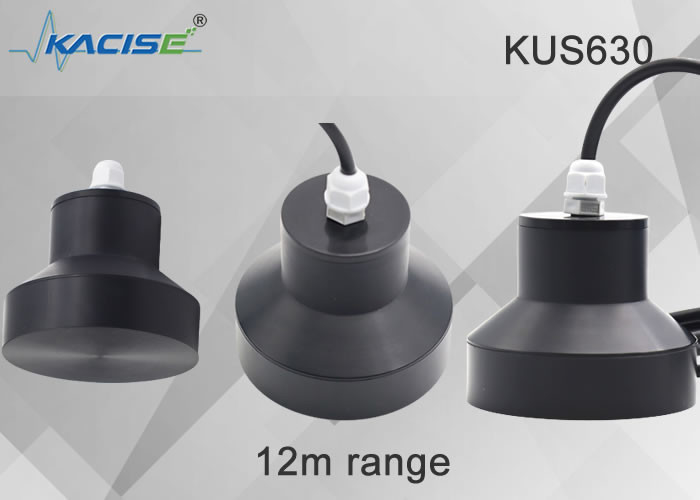

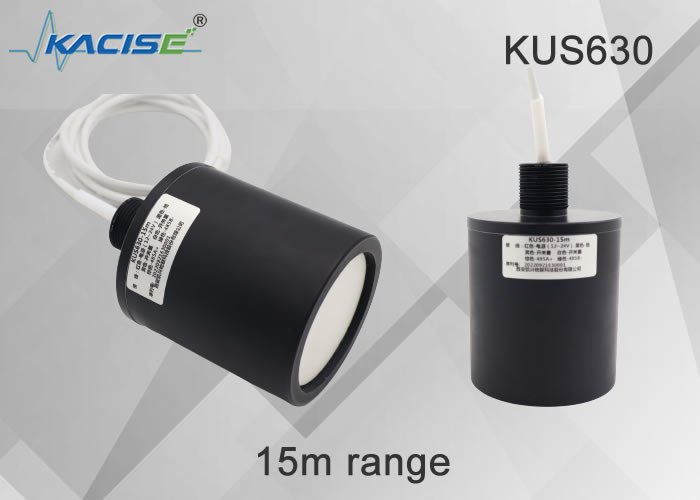

KUS630 시리즈 초음파 레벨 미터
1.특징
2.제품 설명
고가의 레이더를 교체하십시오.
3. 치수
다이어그램의 단위는 mm입니다.
4. 전기 연결 및 신호 정의
| 라인 순서 | 씨냄새 | 디정의 |
| 1 | 빨간색 | 힘은 긍정적이다 |
| 2 | 검은색 | 전원 반환 접지 |
| 삼 | 노란색 | 아날로그 출력, 전압 출력, 전류 출력 스위치 출력 |
| 4 | 푸른 | RS485 A+ 또는 uart TXD |
| 5 | 녹색 | RS485 B- 또는 uart RXD |
| 케이블 색상 | 라인 순서 | 설명하다 | 주목 |
| 빨간색 | 1 | 에 의해 구동 | 3.3V-30V 넓은 전압 입력 |
| 검은색 | 2 | GND | |
| 노란색 | 삼 | 스위치 출력 | 스위치 단자, 부하 용량 1A 60V, 독립 논리로 최대 2개의 스위치 출력을 지원하고, 두 단자는 스위치의 두 접점이며 양극과 음극을 구별하지 않으며 마음대로 연결할 수 있습니다. |
| 하얀색 | 4 | 스위치 출력 | |
| 갈색 | 4 | RS485A+ | |
| 초록 | 5 | RS485B- |
5. 매개변수 설명
| 중오델:KUS630 | |
| 측정 범위 |
0.8m...20m |
|
맹점 |
0 ... 0.6m(불안정한 작업 영역은 0.6m 이내, 이 범위에서 작업하는 것은 권장되지 않음);0.3m의 최소 블라인드 영역 버전을 달성할 수 있으며 이는 사용자 정의가 필요합니다. |
| 전원 전압 | 3.3 ... 24V DC, 리플 10%SS |
|
작동 전류 |
≤ 45mA(가장 빠른 측정 속도) 저전력 버전, 슬립 전력 소비는 0.3mA 미만, 송신 전력 소비는 20mA(2ms 미만), 수신 전력 소비는 8mA 이하(150ms 미만) |
|
출력 신호 |
1: 프로그래밍 가능한 아날로그 출력 0-10V. 2:RS485 출력. 3:Uart 직렬 출력 4:4-20mA 출력 5: 스위치 출력 |
| 측정 정확도 | ≤1% |
| 온도 보상 | 예 |
근무 조건
| 작동 온도 | -25…70℃(248...343K) |
| 보관 온도 | -40…85℃(233...358K) |
기타 지침
| 전기적 연결 | 5심 케이블(아날로그 출력), 6심 케이블(스위치 출력)； |
| 보호 등급 | IP68 |

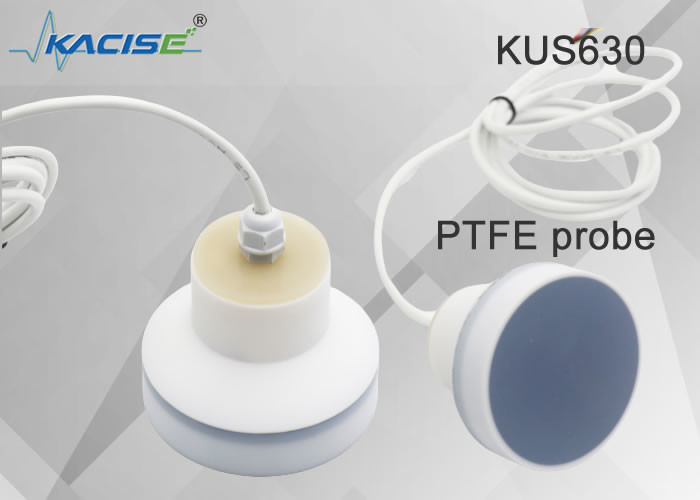

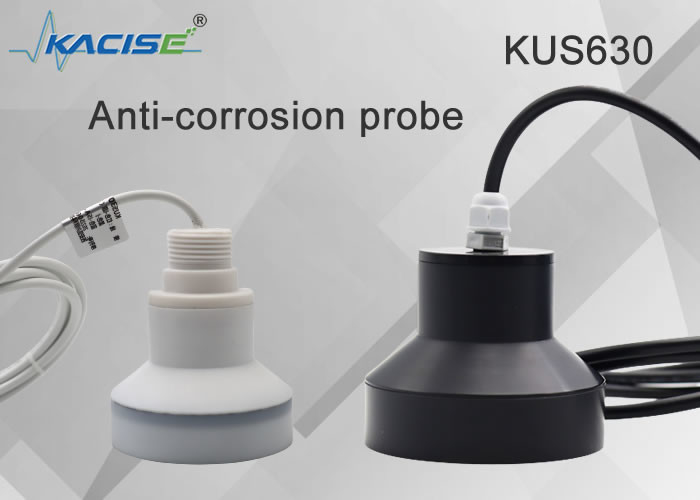

| 쉘 소재 | PVDF/PTFE |
6. 적용 가능한 경우:
맨홀, 공장 물 탱크, 탱크, 도시 공학, 수돗물, 하수 처리, 물 절약 및 수력 발전, 철강, 탄광, 전기, 석유 화학, 도시 하천 및 호수, 운송 및 식품 가공 산업.
7. 주문 정보
| 쿠스 | 중오델 | 영형출력 | 아르 자형앤지 | 디설명하다 |
| 630 | 사용자 지정 지원 | |||
| 맞춤형 | ||||
| 0-10V | 아날로그 0-10V 출력 | |||
| 0-5V | 아날로그 0-5V 출력 | |||
| 0-3V | 아날로그 0-3V 출력 | |||
| 4-20mA | 아날로그 4-20mA 출력 | |||
| 남서 | 스위치 출력 | |||
| Uart | Uart 직렬 출력 MODBUS RTU 프로토콜 | |||
| RS485 | RS485 출력 MODBUS RTU 프로토콜 | |||
| XXXmm |
XXX mmmeans 최대 측정 거리 (default1000mm) |
|||
| 쿠스 | 630 | RS485 | 10000mm | |
8. 알아야 할 매개 변수
1. 측정할 매체의 종류(액체 또는 고체, 종명, 청수, 하수, 진흙, 휘발유, 경유, 톨루엔, 이산화황 등) 액체인 경우 증기, 미스트, 거품, 파도, 교반, 액체 표면에 떠 다니는 물체;단단한 경우 먼지가 있는지 여부.
2. 매질의 온도와 압력.
3. 매질의 부식성.항아리에 넣는 경우 항아리의 재질에 부식 방지 라이닝이 있는지 여부를 알아야 합니다.
4. 측정 범위는 몇 미터이고 사각지대가 필요합니다.
5. 작업 환경: 오픈 풀, 덮개가 있는 풀, 수평 탱크, 수직 탱크, 구형 탱크, 탱크가 대기압에 있는지 여부 등
6. 작동 전압: 24VDC, 옵션인 220VAC는 12VDC/9VDC 공통 전원으로 사용자 정의할 수 있습니다.
7. 출력 신호: 4~20mA 전류 485/0-3V, 0-5V 전압 출력/릴레이 출력.
9. 장비 형태: 디스플레이가 필요한지 여부원피스 또는 분할 유형.
